Главная » Технологии ремонта » Электромонтажные работы » Электромонтаж » Подключение электросчётчиков
Перед началом работы предупредим вас, что несанкционированно менять счетчики нельзя и если вы решили сделать эту работу своими силам, то вы должны поставить в известность электроснабжающую организацию, получить соответствующие разрешения, да и к тому же, для проведения работы должна быть классификация.

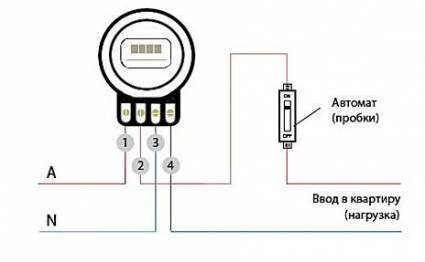

А теперь перейдем к подключению счетчика электричества. Если говорить об однофазных счетчиках, то абсолютно все они подключаются одним и тем же способом, и тип тут никакой принципиальной роли не играет. Осмотрите прибор и в клеммной колодке вы обнаружите четыре контакта.
К первой клемме подключаем питание (фазу), ко второй - выход на нагрузку, к третьей - приходящий ноль и, наконец, к четвертой - выход на нагрузку. Также отметим, что в однофазных счетчиках не устанавливаются трансформаторы тока.

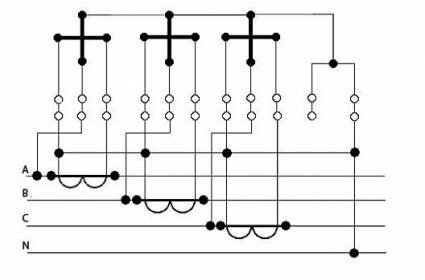

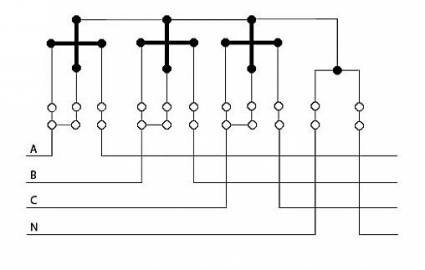

Далее на очереди трехфазные счетчики, вот они подключаются не по одной и той же схеме, вариантов может быть несколько. Если подключаете счетчик прямого включению, где сила тока более 5 Ампер, то наличие трансформатора не требуется. Счетчики для электричества с номинальным током 5 ампер, могут подключаться и с трансформатором, и без него, напрямую. При наличии в корпусе счетчика маркировки Y (универсальный) также подключение возможно как без счетчика, так и и без него.
Категория: Электромонтаж | Добавил: wiag (04 Март 2016) Просмотров: 367 |
Подключение электросчётчиков
Перед началом работы предупредим вас, что несанкционированно менять счетчики нельзя и если вы решили сделать эту работу своими силам, то вы должны поставить в известность электроснабжающую организацию, получить соответствующие разрешения, да и к тому же, для проведения работы должна быть классификация.А теперь перейдем к подключению счетчика электричества. Если говорить об однофазных счетчиках, то абсолютно все они подключаются одним и тем же способом, и тип тут никакой принципиальной роли не играет. Осмотрите прибор и в клеммной колодке вы обнаружите четыре контакта.
К первой клемме подключаем питание (фазу), ко второй - выход на нагрузку, к третьей - приходящий ноль и, наконец, к четвертой - выход на нагрузку. Также отметим, что в однофазных счетчиках не устанавливаются трансформаторы тока.
