Главная » Технологии ремонта » Электромонтажные работы » Электромонтаж » Устройство электронного и индукционного счетчика

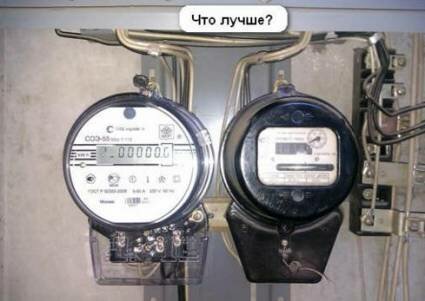

Электросчетчики по своему устройству и принципу работы делятся на два вида: электронные и индукционные. Рассмотрим каждый по-отдельности и начнем с электронного электрического счетчика. В последнее время повсеместно устанавливают именно электронные счетчики, потому что они более современные, чем индукционные аналоги. Предназначены они для измерения электрической мощности, который сначала превращается в аналоговый, а потом и импульсный сигнал.

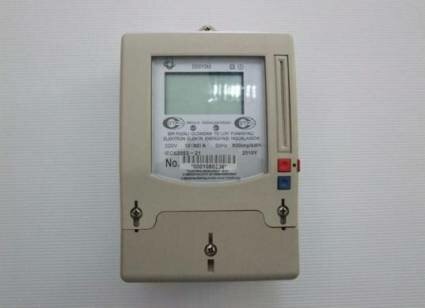

Электронный электрический счетчик включает в себя несколько компонентов. Самым важным элементом здесь является преобразователь, выполняющий роль превращения аналогового сигнала в цифровой импульсный. Еще одним основным компонентом в электронном счетчике является микроконтроллер. Он анализирует цифровой импульсный сигнал, после чего выводит на дисплей точное количество потраченной энергии.
Это далеко не полное описание, но особо в детали мы вникать не будем. Скажем лишь, что устройство данного типа счетчиков основывается на электронике и это главное отличие от индукционных счетчиков. Однако, даже несмотря на то, что технические параметры индукционных счетчиков на сегодняшний день практически полностью устарели, все равно они остаются очень даже популярными и распространенными среди потребителей электрической энергии.

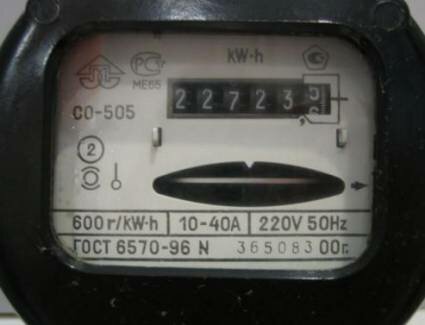

Индукционный счетчик включает в себя несколько основных элементов: катушка напряжения, алюминиевый диск, токовая катушка, постоянный магнит, а также счетное устройство с зубчатой или червячной передачей. Принцип работы заключается в том, что токовая катушка присоединяется к сети последовательно, в результате создается переменный магнитный поток, который пропорционален току. Что касается катушки напряжения, то здесь обратная ситуация - подключение происходит параллельно, тем самым создается магнитный поток, пропорциональный напряжению.
Все эти потоки буквально пронизывают алюминиевый диск, вместе с тем дугообразная форма магнитопровода токовой обмотки создают двойное пронизывание. На выходе возникают электромеханические силы, которые и образуют крутящий момент. Во время вращения диск входит в контакт с цифровыми барабанами, по которым и можно определить нужную информацию.
Скорость вращения диска по оси зависит от крутящего момента, а он в свою очередь зависит от силы мощности. Постоянный магнит - это непременный элемент электросчетчика, который выравнивает колебания частоты вращения и происходит это в результате взаимодействия его потока с вихревыми токами диска и образования силы, противоположной вращению диска. Так и получается тормозящий момент.
