Несмотря на то, что система отопления герметична и находится под избыточным давлением, периодически приходится её подпитывать из-за различных утечек и потерь воды в системе. Для упрощения этого процесса служит автоматическое наполняющее устройство.

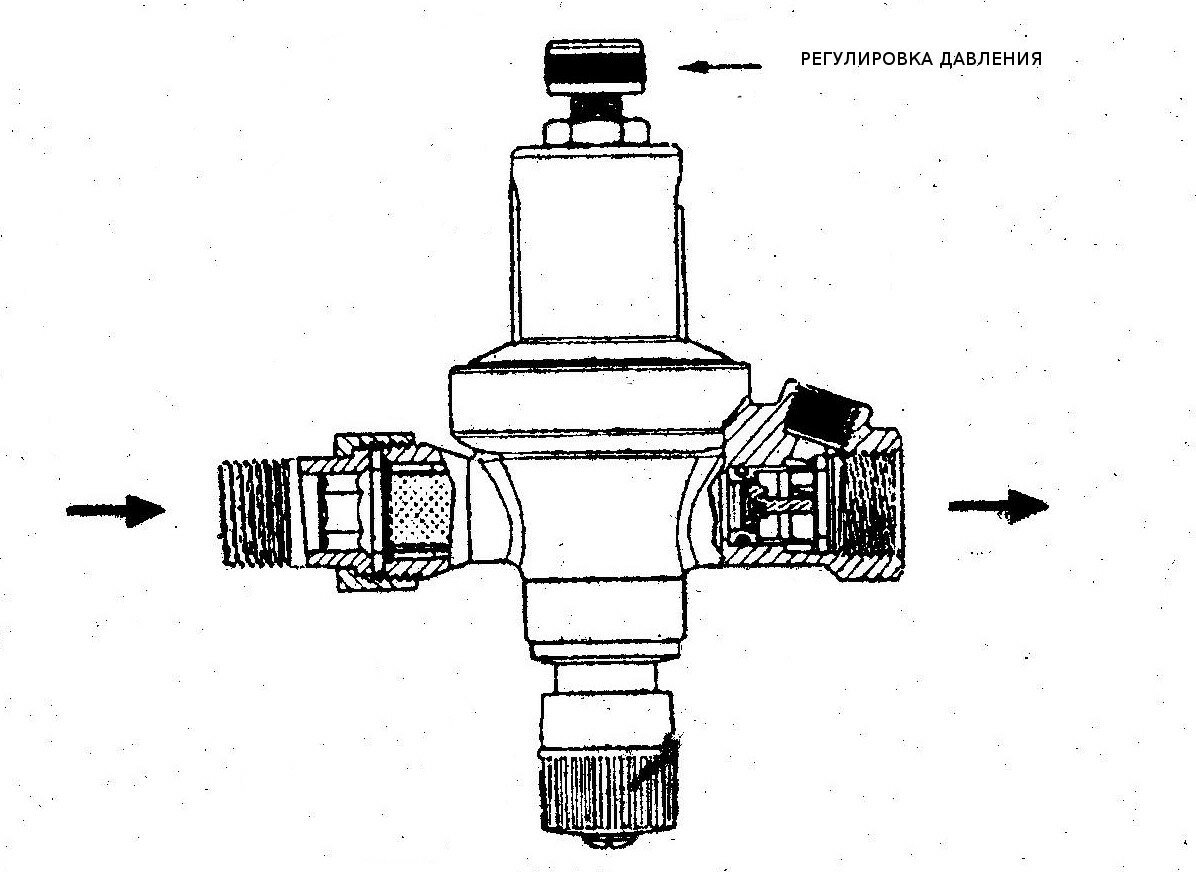

Это устройство состоит из регулируемого редуктора давления (1), который поддерживает постоянное давление в системе, в диапазоне 1-3 атм. Требуемое давление устанавливается редукционным клапаном, на который с одной стороны воздействует пружина, а с другой стороны мембрана, воспринимающая давление жидкости в системе отопления. Регулируя жёсткость пружины – устанавливают требуемое давление подпитки. В редукторе, также, содержится обратный клапан, который предназначен для устранения противотока жидкости, при повышении давления в системе отопления, например из-за перегрева теплоносителя. На входе в редуктор установлен фильтр грубой очистки воды, препятствующий попаданию механических примесей. Производить чистку этого фильтра очень легко – открутив накидные гайки быстроразъёмного соединения. На редукторе установлен манометр для визуальной калибровки редуктора. Регулировку давления производят винтом, расположенным сверху редуктора – для увеличения давления винт затягивают, а для уменьшения – отпускают. На нижней стороне редуктора находится регулятор стопорного устройства, которое позволяет полностью перекрыть подачу воды в редуктор. Для перекрытия подачи воды, следует затянуть винт, а для возобновления – ослабить.

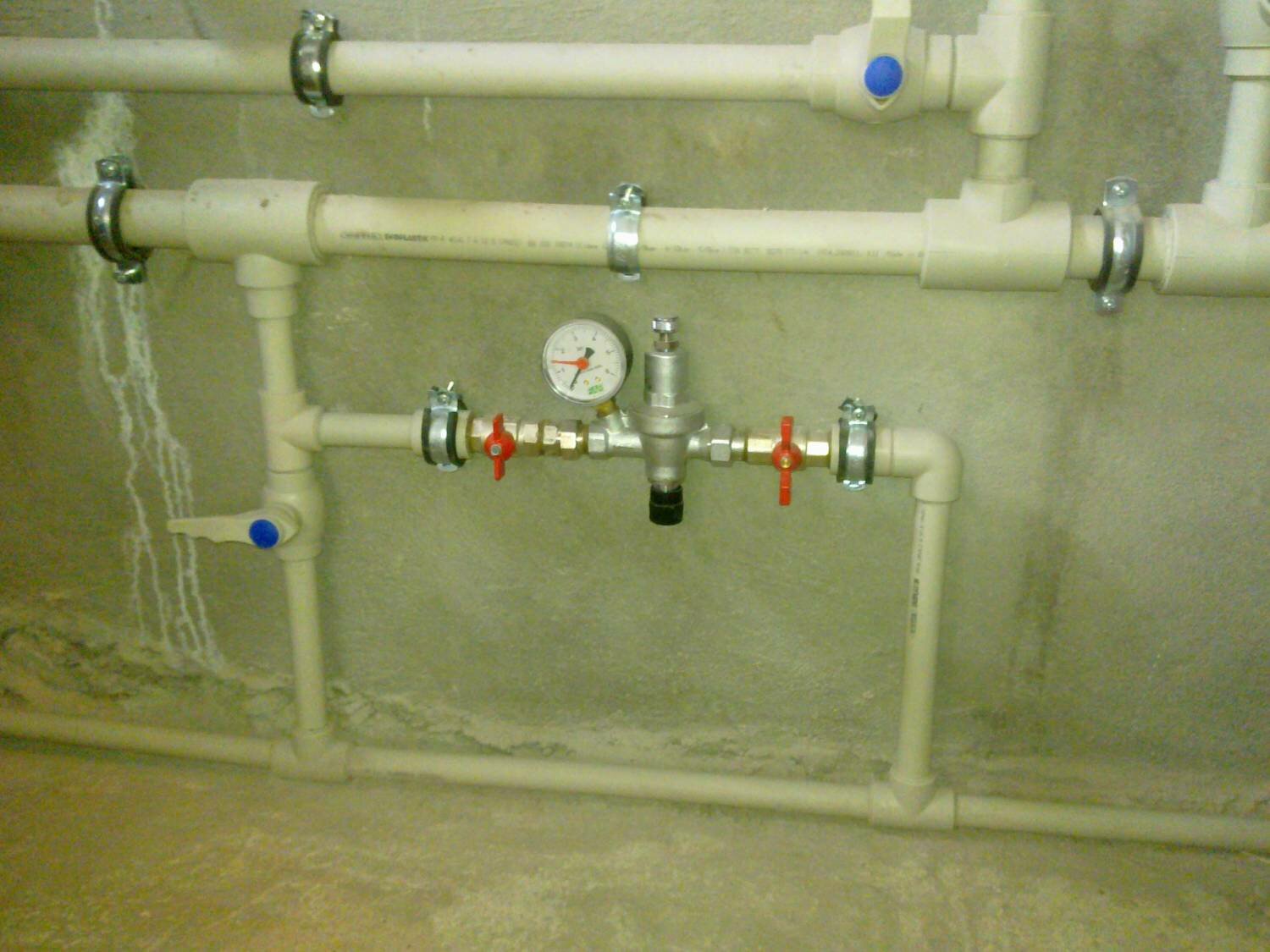

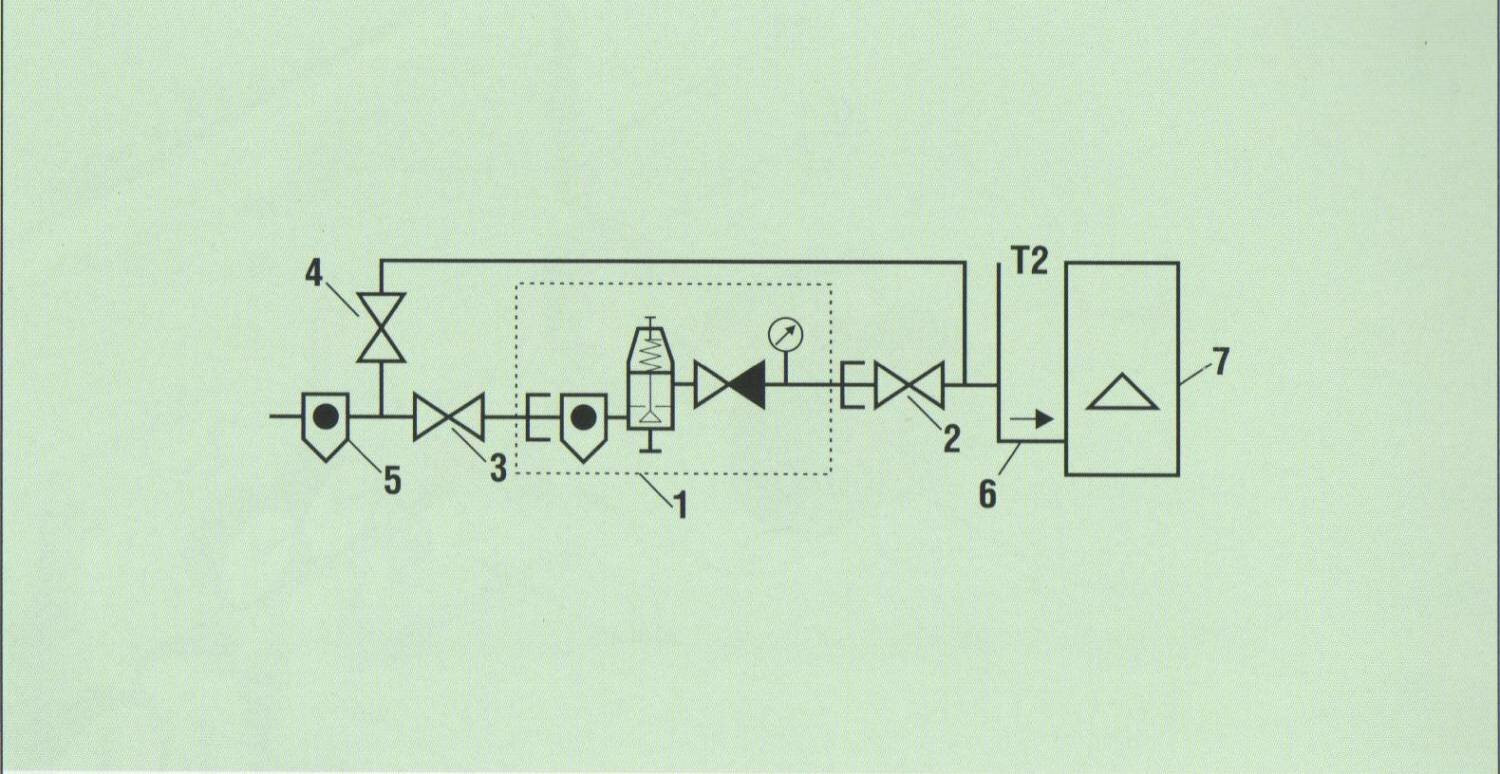

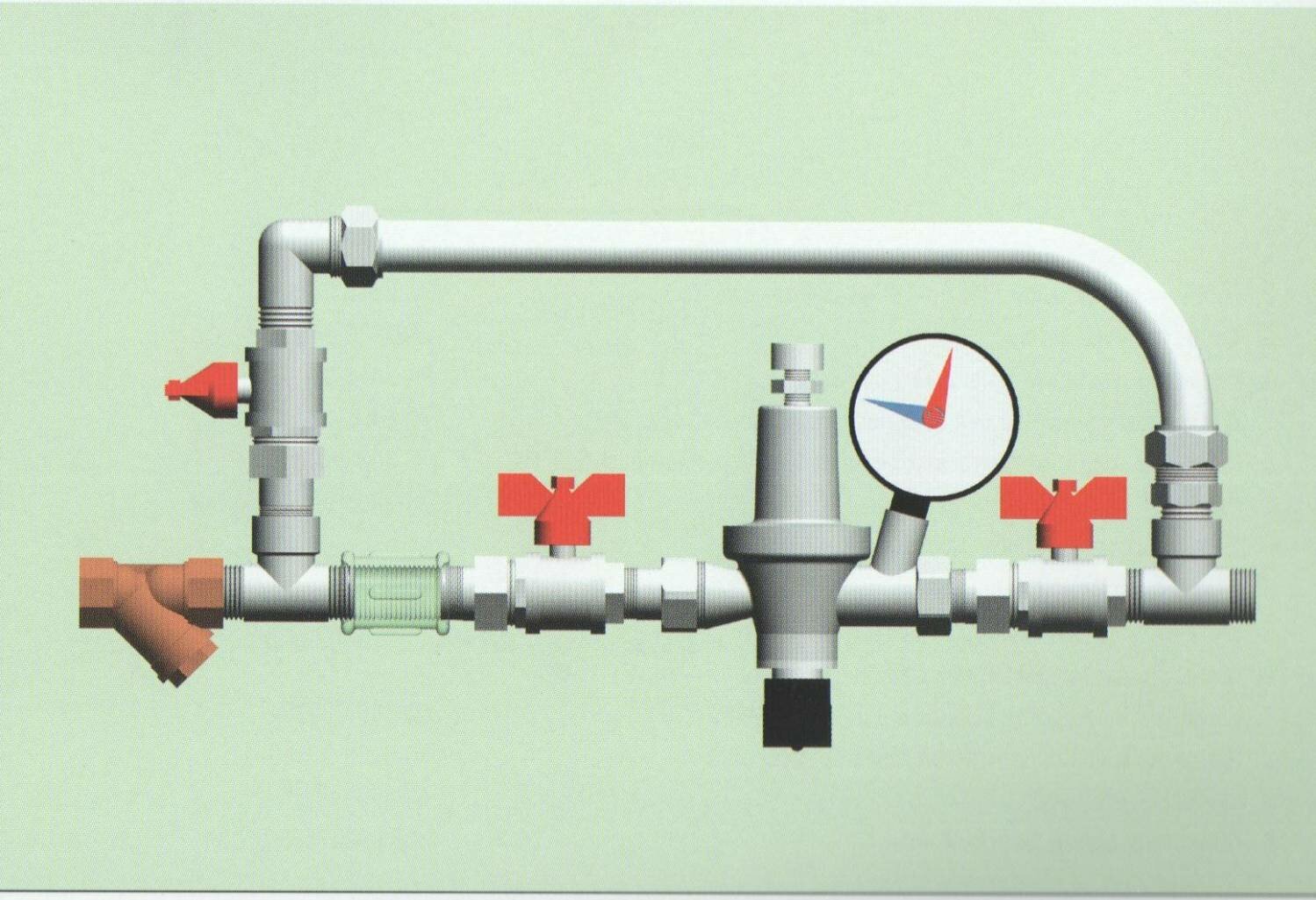

Монтаж устройства автоматической подпитки не представляет особой сложности и его можно производить на трубах из любого материала. На входе и выходе редуктора следует установить шаровые краны (2) и (3), диаметром 1/2". Для ускорения наполнения системы предусматривается байпасная линия с шаровым краном (4). Желательно установить дополнительный фильтр грубой очистки (5) на входе в узел. Подключать собранный узел следует к обратной магистрали (6) отопительного котла (7).
Нужен ваш плюс статье!
Категория: Начало | Добавил: kostas (26 Апрель 2012) Просмотров: 8219 |
Установка устройства автоматической подпитки отопительной системы
Это устройство состоит из регулируемого редуктора давления (1), который поддерживает постоянное давление в системе, в диапазоне 1-3 атм. Требуемое давление устанавливается редукционным клапаном, на который с одной стороны воздействует пружина, а с другой стороны мембрана, воспринимающая давление жидкости в системе отопления. Регулируя жёсткость пружины – устанавливают требуемое давление подпитки. В редукторе, также, содержится обратный клапан, который предназначен для устранения противотока жидкости, при повышении давления в системе отопления, например из-за перегрева теплоносителя. На входе в редуктор установлен фильтр грубой очистки воды, препятствующий попаданию механических примесей. Производить чистку этого фильтра очень легко – открутив накидные гайки быстроразъёмного соединения. На редукторе установлен манометр для визуальной калибровки редуктора. Регулировку давления производят винтом, расположенным сверху редуктора – для увеличения давления винт затягивают, а для уменьшения – отпускают. На нижней стороне редуктора находится регулятор стопорного устройства, которое позволяет полностью перекрыть подачу воды в редуктор. Для перекрытия подачи воды, следует затянуть винт, а для возобновления – ослабить.
Монтаж устройства автоматической подпитки не представляет особой сложности и его можно производить на трубах из любого материала. На входе и выходе редуктора следует установить шаровые краны (2) и (3), диаметром 1/2". Для ускорения наполнения системы предусматривается байпасная линия с шаровым краном (4). Желательно установить дополнительный фильтр грубой очистки (5) на входе в узел. Подключать собранный узел следует к обратной магистрали (6) отопительного котла (7).
