Главная » Технологии ремонта » Сантехнические работы » Теплоизолированные трубы » Монтаж колодца теплоизолированных труб
Колодец 1000 Предназначен для тепло- и гидроизоляции ответвлений труб с кожухами диаметром 140–200 мм.
Дно траншеи выровняйте песком и уплотните его. Если есть вероятность всплытия в случае высокого уровня грунтовых
вод, под песчаной подушкой необходимо организовать бетонное основание с закладными элементами для крепления камеры.

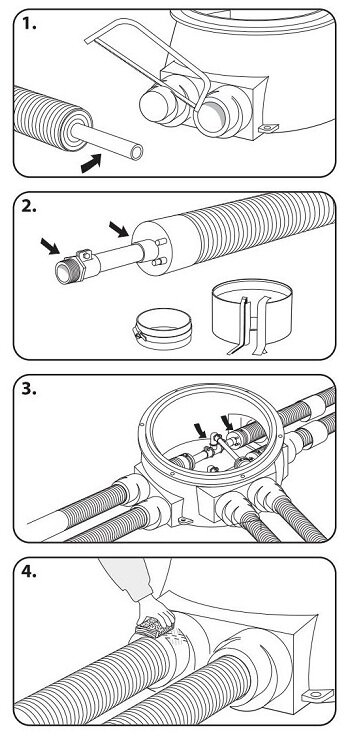

1. Отрежьте патрубки на камере для отверстий под диаметры концевых уплотнителей. Удалите с труб кожух и изоляцию на
необходимую длину для выполнения соединения около 10–20 см, в
зависимости от диаметра трубы.
2. Далее установите концевые уплотнители с обжимными бандажами на концах труб и установите фитинги.
3. Вставьте трубы в камеру и соедините трубы между собой.
4. Зашкурить поверхности кожухов и патрубки камеры наждачной бумагой в области, которая будет охвачена термоусадочным рукавом. Очистите поверхности от пыли.

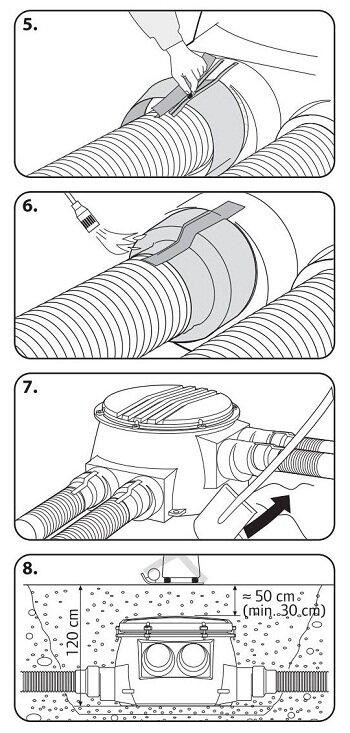

5. Нагрейте область, которая будет охвачена термоусадочным рукавом, используя мягкое желтое газовое пламя. Разместите термоусадочный рукав и застегните молнию.
6. Сократите рукав мягким газовым пламенем. Начинайте с защиты молнии. Сократите рукав сначала у камеры, затем со стороны трубы. Держите пламя в постоянном движении.
Обратная засыпка
7. После опрессовки установите на камеру крышку и прикрутите ее. Начните заполнять траншею вручную, сгребая и уплотняя песок под патрубками камеры.
8. Засыпьте камеру песком, не повреждая термоусаженные рукава.
В течение обратной засыпки камера должна быть неподвижна. Уплотняйте засыпку слоями 20–30 см и не используйте механическое уплотнение непосредственно над камерой. Нормальная глубина над камерой – 50 см, при отсутствии нагрузки допускается 30 см.
Нагрузки от транспорта
Для защиты от транспортных нагрузок колодец следует накрыть бетонной плитой. Если плита, распределяющая нагрузку, отсутствует, камеpа, покрытая слоем песка толщиной 50 см, может выдерживать время от времени мгновенную нагрузку до 3000 кг (=6000кг/м2 – например, переезжающий через это место трактор). Максимально допустимая постоянная нагpузка pавна 500 кг (=
1000 кг/м2 – например, стоящий на поверхности земли легковой автомобиль).
Грунтовые воды
При установке камеры на участках с высоким уровнем грунтовых вод pекомендуется использовать бетонную плиту для анкеpовки.
