Этот проект занял около 3 часов времени конструкций.

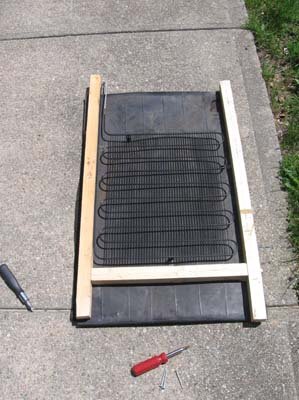

Берем конденсатор старого холодильника, убедитесь, что фреон или другой теплоноситель был удален, нужны также бруски и резиновый коврик

Стекло настоящая находка, и может быть лишь частью панели, которое, возможно, придется купить. Убедитесь, что стекло является достаточно большим, чтобы подходило для коллектора и имело достаточно места, чтобы присоединить его к раме.

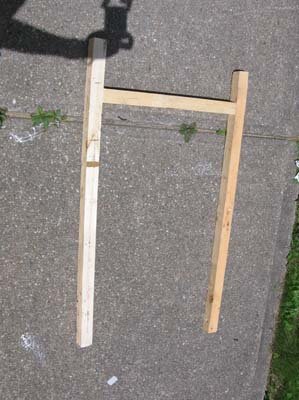

Раму каркас делайте под размер конденсатора.

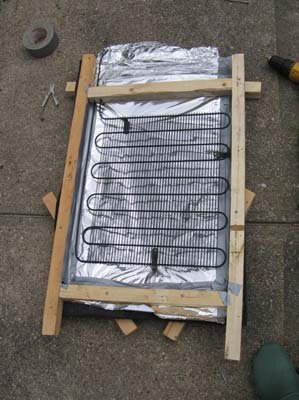

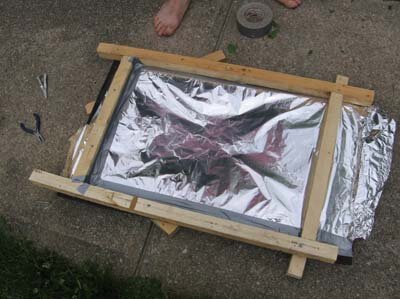

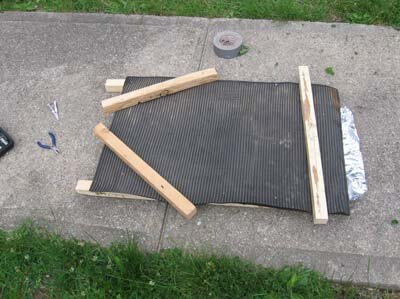

На фото видно, что использована фольга, но еще лучше будет отражающая теплоизоляция толщиной в 1 см, далее закреплен резиновый коврик. Стеклянная крышка будет держать все тепло внутри панели для дальнейшего поглощения.

Свет может проходить через стекло, но тепло не может.

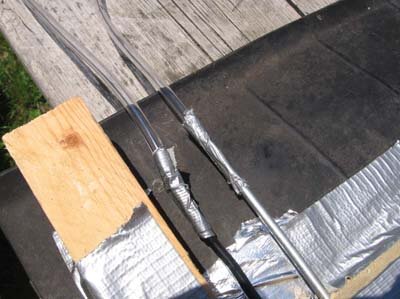

Не забудьте подсоединит шланг к конденсатору

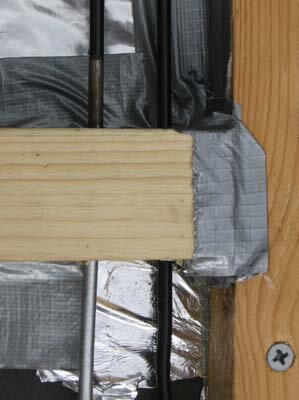

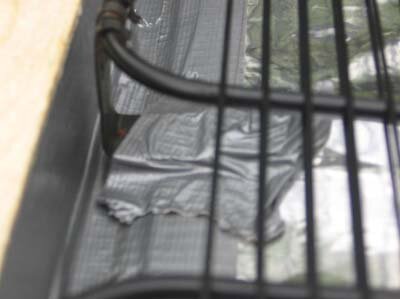

Клейкой теплоотражающей лентой нужно запечатать все щели для герметизации.

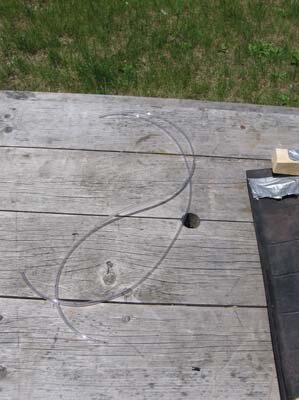

Я получил некоторые воздушный шланг насоса из локального хранилища рыбы и придает им конец записи и возврата портов.



Далее прилагается коллектора поддержку, используя монтажные кронштейны. Если вы хотите, вы можете использовать некоторые винты и дерево.



Как вы можете видеть простой клейкой лентой достаточно, чтобы держать его. Рекомендуется использовать  какой-то кронштейн, чтобы удержать стекло, потому что через пару дней на солнце ленты будут свисать и отклеиваться.

Установите панель вверх под углом так, чтобы она ловила солнечный лучи напрямую.





Установите ведро холодной воды (источник) выше, чем ведро для слива воды (возврат)

Этот солнечный коллектор работает очень хорошо.  Проверяли коллектор в жаркий солнечный день, и через несколько секунд вода выходит из панелей достаточно горячей. Горячая вода образуется только тогда, когда вода внутри панелей неподвижно около минуты. Если вода движется (сделать, чтобы гравитация сифон) воды на выходе в обратном трубопроводе составляет около 110 градусов.

Вода не течет через панель очень быстро (трубки очень узкие), но это вроде хорошо, так как она позволяет воде нагреть много на своем пути через коллектор. Это займет некоторое время, чтобы нагреть ведро воды. Можно сделать побольше коллектор и вода уже будет течь горячая при большом давлении.

При добавлении зеркал к панели сосредоточиться больше тепла.

Наслаждайтесь горячей воды.
