Для соединения компьютеров между собой при помощи Hub/Switch, можно соединить компьютеры между собой коннектором RG 45, подключающемуся к разъёмам сетевых плат, без использования розеток. Однако в этом случае витая пара от стены до разъема сетевой платы становится абсолютно незащищенной от механических повреждений, в случае возникновения которых появится необходимость монтировать соединитель или менять всю «косу».
Если же вырешите использовать розетку с разъёмом RJ 45, витая пара окажется абсолютно скрытой в стене, благодаря чему она не может быть повреждена.
Подключение розетки с разъёмом RJ 45 осуществляется в соответствии со стандартом T568A или T568B, которые отличаются друг от друга только цветом проводов.

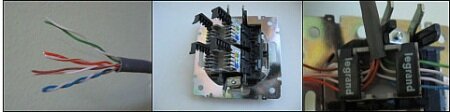

Для того чтобы подключить розетку RG 45, необходимо убрать внешнюю изоляцию с витой пары на такую длину, которая потребуется для терминирования отдельных пар. Обычно для этого хватает 50 миллиметров. После этого следует развести скрученные пары в стороны и поместить каждый провод в предназначенный для него паз без снятия изоляции.
После того, как вы закроете крышку и установите провода, обрежьте их концы, выходящие из-под клемм. Вы подключили розетку.
