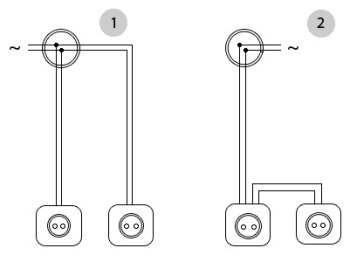

Все розетки одной электрической группы соединяются между собой по параллельной схеме. Однако способы их соединения все-таки могут быть разными:
1) при использовании распаячных коробок применяются клеммы, скрутка, пайка;
2) также можно «параллелить» розетки на клеммах без использования коробок (шлейфом).
Соединение шлейфом не только является наименее трудоемким способом, но и позволит вам снизить затраты на приобретение коробок и проводов. Однако Правила Устройства Электроустановок (ПУЭ) строго запрещают разрыв РЕ – проводника («земли»).
Конечно, при смене электропроводки в собственном доме или квартире вы можете проигнорировать существующие правила, ведь у вас нет необходимости сдачи проекта в эксплуатацию. Однако все-таки знание об имеющихся в доме нарушениях норм электробезопасности будет вас несколько волновать, поэтому лучше сделать все, согласно стандартам.

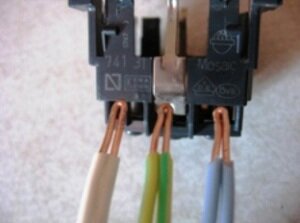

Существует схема соединения розеток шлейфом, не нарушающая ПУЭ. Такой метод существует уже длительное время, и поэтому является проверенным годами. Наиболее безопасно будет оставить неразрывным не только «земляной» провод, но и токоведущие – фазный и нулевой.
Это позволит ограничить нагрузку на клеммы первой розетки только мощностью подключенной к ней техники. Таким образом, будет продлен срок эксплуатации розеток и сохранена неразрывность РЕ – проводник («земля»).
