Для того чтобы выяснить кабель, с каким сечением вам нужен, рассчитайте, какая нагрузка будет на него оказываться. При этом, исходите из того, что сечение кабеля величиной 1 квадратный миллиметр выдерживает нагрузку 1,5 КВатт.
Перед началом прокладки кабеля, очистите все стены и полы до бетона, затем отметьте на стенах местоположение всех выключателей, розеток и т.п. Это необходимо для того, чтобы прокладка кабеля была удобной. Также необходимо обозначить то, где будет располагаться электрощит.
Перед тем, как начинать монтаж кабеля, приготовьте перфоратор с буром диаметром 6 миллиметров, дюбель, перфоленту, гвозди размером 6х40, трубу ПВХ (гофрированную или обычную) и сам кабель. Прокладка кабеля ведется последовательно, по группам: сначала ведется первая группа, после ее окончания вторая и так далее. Прежде всего, нарежьте трубу ПВХ. Для определения необходимого размера не применяйте рулетку, а используйте саму трубу. Нельзя прокладывать кабель в углах между стеной и полом, необходимо уложить его с отступом от пола. Нарезав трубу, просуньте в нее кабель. При установке розеток, выключателей и коробок запас кабеля должен быть не менее 10 сантиметров, при установке щита – не менее одного метра. Для того чтобы прикрепить трубу к полу, просверлите в стене отверстия на расстоянии 30 сантиметров друг от друга, в которые забейте молотком крепления, представляющие собой дюбель гвоздь с перфолентой, а затем скрепите их с трубой. Для изготовления крепления нарежьте куски перфоленты размером 10-15 сантиметров и просуньте в ее отверстие дюбель-гвоздь. Труба устанавливается на забитые в пол крепления, которые затем огибаются вокруг нее. Ниже показаны примеры схемы с одной и двух группой розеток и пример уже с замазаными штробами и стяжкой.

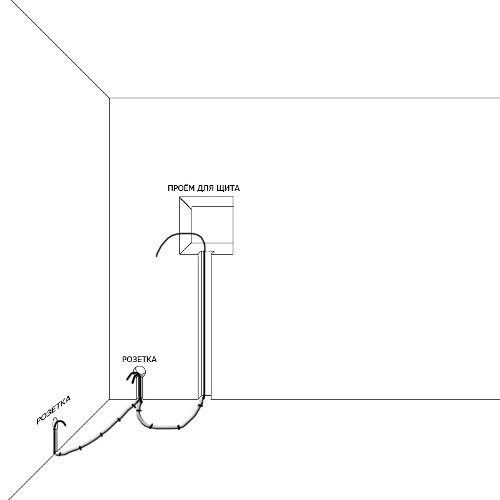

Одна группа розеток:

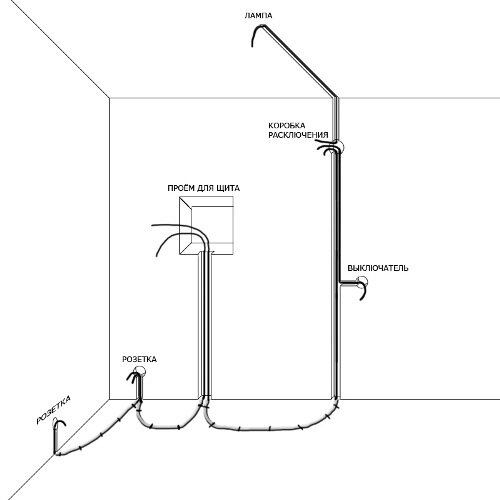

Две группы - розеток и освещения:

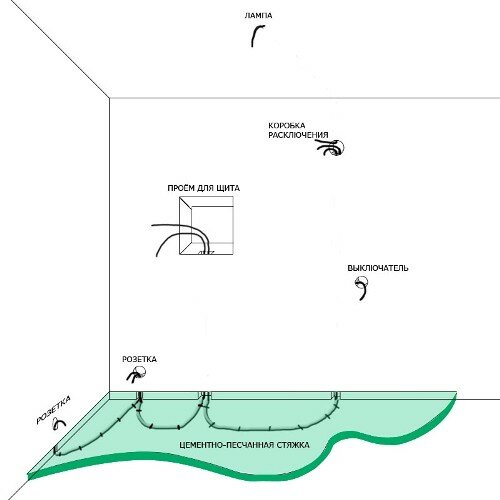

Со стяжкой и замазанными шробами:
Расключение распаячных коробок освещения
Чтобы обеспечить правильную работу выключателя, необходимо правильно расключить коробку. Для примера рассмотрим расключение одноклавишного выключателя. В коробке должно находиться три кабеля: питающий, от лампы и от выключателя. Кабелей может быть больше в случае, если в группе не одна точка освещения. Тогда остальные кабели будут уходящими, то есть питающими остальные коробки. Для организации освещения в квартире вам понадобится кабель ВВГ. Заземляющая жила на нем обозначается желто-зеленым цветом, ноль – синим, фаза – красным, коричневым или белым, в зависимости от производителя. Прежде всего, требуется соединить между собой все заземления, а потом все нули. Фаза соединяется так: питающая жила соединяется с жилой выключателя, вторая жила выключателя соединяется с жилой лампы. Также расключается и двухклавишный выключатель, только для него необходимо добавить две красные жилы – одну на выключатель и другую на лампу. При желании можно сделать выключатель, которой позволяет выключать одну лампу с разных мест (так называемый проходной выключатель). Для этого понадобятся специальные выключатели – обычные одно- или двухклавишные не годятся.

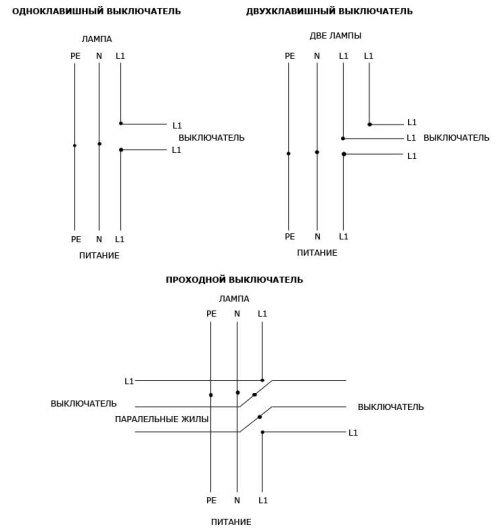

Схема расключения проходного выключателя показана на данной схеме:
