Этот вид комплектующих для мебели сегодня незаменим в интерьерах. Данное изделие подходит для кухонных шкафов в ванной комнате и в жилых помещениях. Передняя панель регулируется по вертикали ±2,5 мм, по горизонтали ±1,5 мм.
SB01 – без рейлинга, высота задней панели на заказ 71 мм, длина ящика: 300мм, 350мм, 400мм, 450мм, 500мм, 550мм.
SB02 – с рейлингами, высота задней панели на заказ 180 мм, длина ящика: 300мм, 350мм, 400мм, 450мм, 500мм, 550мм.
Комплектующие для SB02
 |
№
|
Наименование
|
Количество
|
1
|
направляющие (левая и правая) |
1 комплект
|
2
|
стенка боковая (левая и правая) |
1 комплект |
3
|
держатель задней стенки (левая и правая) с саморезами |
1 комплект |
4
|
фиксатор фасада с саморезами |
2 шт.
|
5
|
заглушка (левая и правая) |
1 комплект |
Комплектующие для SB02
|
1
|
направляющие (левая и правая) |
1 комплект |
| 2 |
стенка боковая (левая и правая) |
1 комплект |
| 3а |
держатель задней стенки и рейлинга (левая и правая) с саморезами |
1 комплект |
| 4 |
фиксатор фасада с саморезами |
2 шт. |
| 5 |
заглушка (левая и правая) |
1 комплект |
| 6 |
рейлинг в комплекте |
1 комплект |

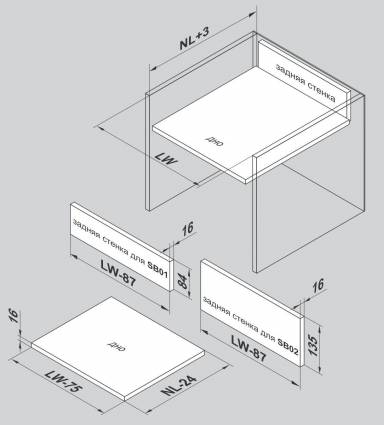

Схема присадки направляющих
NL - длина направляющих с боковой стенки. Минимальный внутренний размер по корпуса по глубине NL+3 мм
 |
 |
 |
 |
| Установочные размеры для SB 01 |
Установочные размеры для SB 02 |
Сборка и монтаж ящика.
|
1. Закрепите саморезами 4х16 левый и правый держатели задней стенки (задней стенки и рейлинга) с задней стенкой ящика
|
2. Соедините собранную заднюю стенку с боковыми левой и правой стенками
|
|

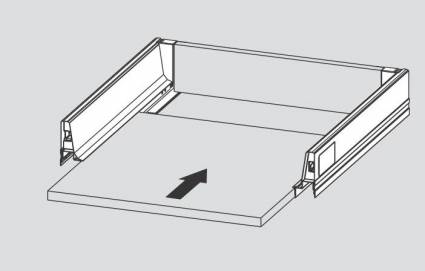

3. Вставьте дно ящика в пазы левой и правой боковых стенок до упора с задней стенкой
|

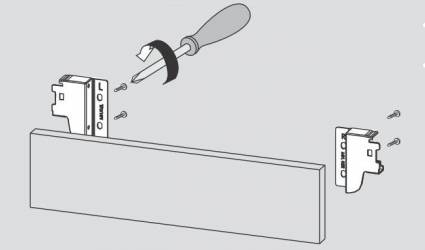

4. Закрепите саморезами фиксаторы с фасадом ящика. При сборке SB 02 см. пп.4.1, 5.2, 5.3. Соедините фасад с боковыми стенками ящика
|
4.1 Установите зажим для рейлинга в отверствие на внутренней поверхности фасада.
|

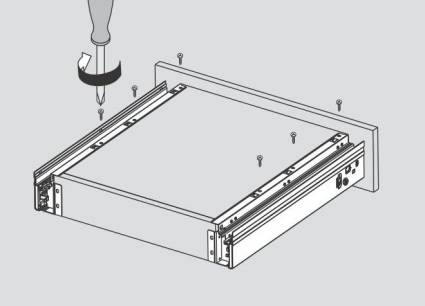

5. Закрепите саморезами 4х16 боковые стенки с дном ящика.
|
|

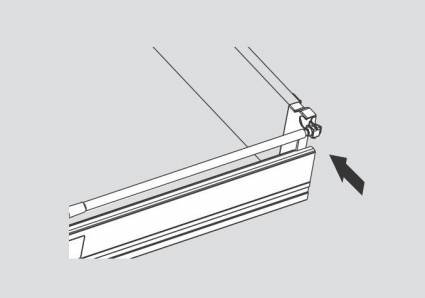

5.2 Вставьте рейлинг в гнездо крепления задней стенки и рейлинга
|
5.3 Зафиксируйте рейлинг в зажиме.
|
|

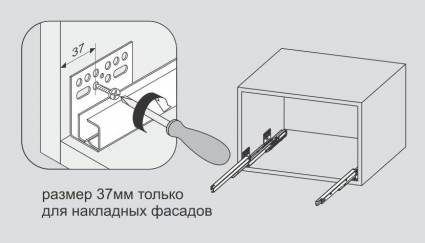

6. Установите направляющие в корпус изделия в соответствии со схемой присадок
|

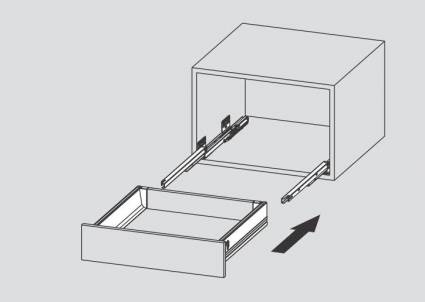

7. Выдвиньте подвижные элементы направляющих, вставьте ящик и задвиньте до щелчка
|
|
8. Регулировка фасада по горизонтали
|
9. Регулировка фасада по вертикали с правой стороны
|
|
10. Регулировка фасада по вертикали с левой стороны
|

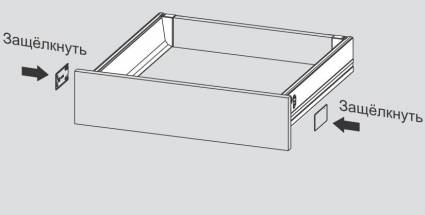

11. Вставьте (защелкните) пластиковые заглушки
|
|
12. Снимите пластиковые заглушки
|
13. Для снятие только фасада – поверните крестовую отвертку по стрелке, снимите фасад
|
|
14. Для снятия всего ящика – поднимите вверх рычажок и освободите ящик от фиксации с направляющими
|
15 Снимите ящик с направляющих.
|
