Состоит из деталей

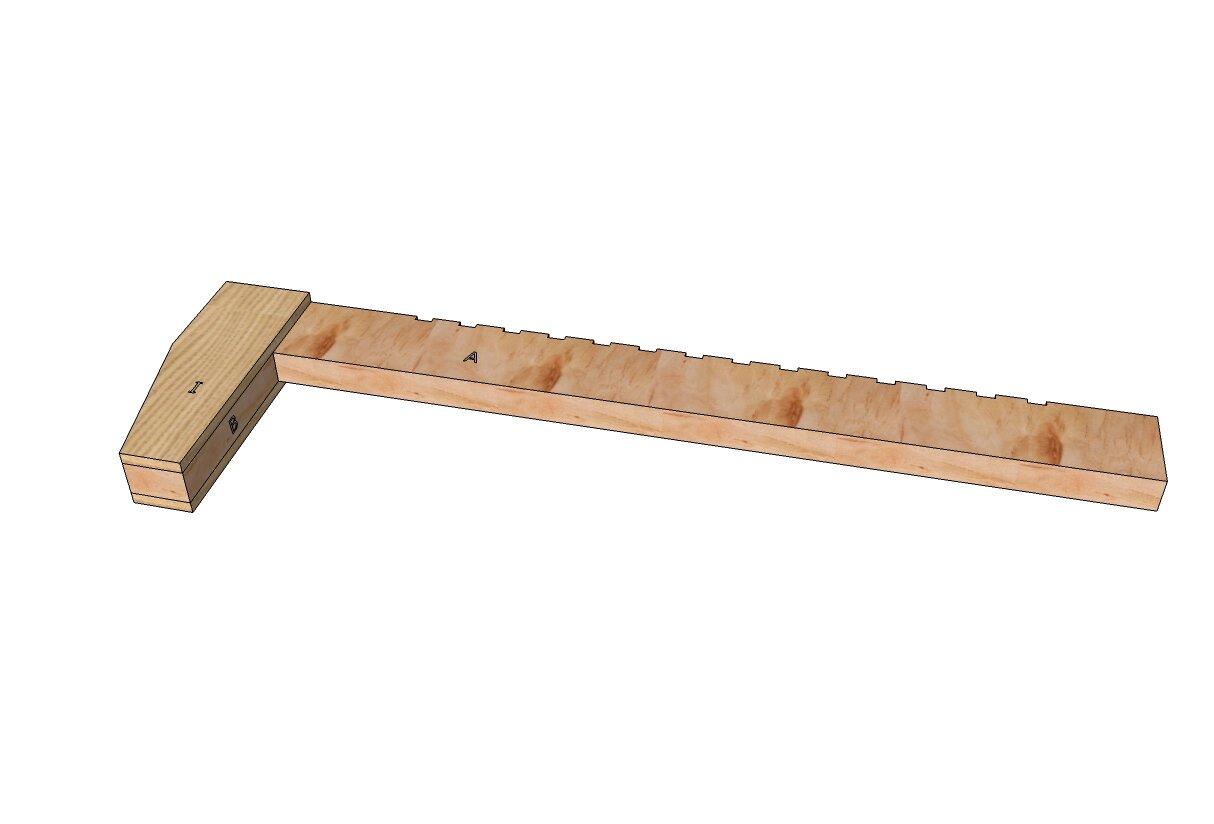

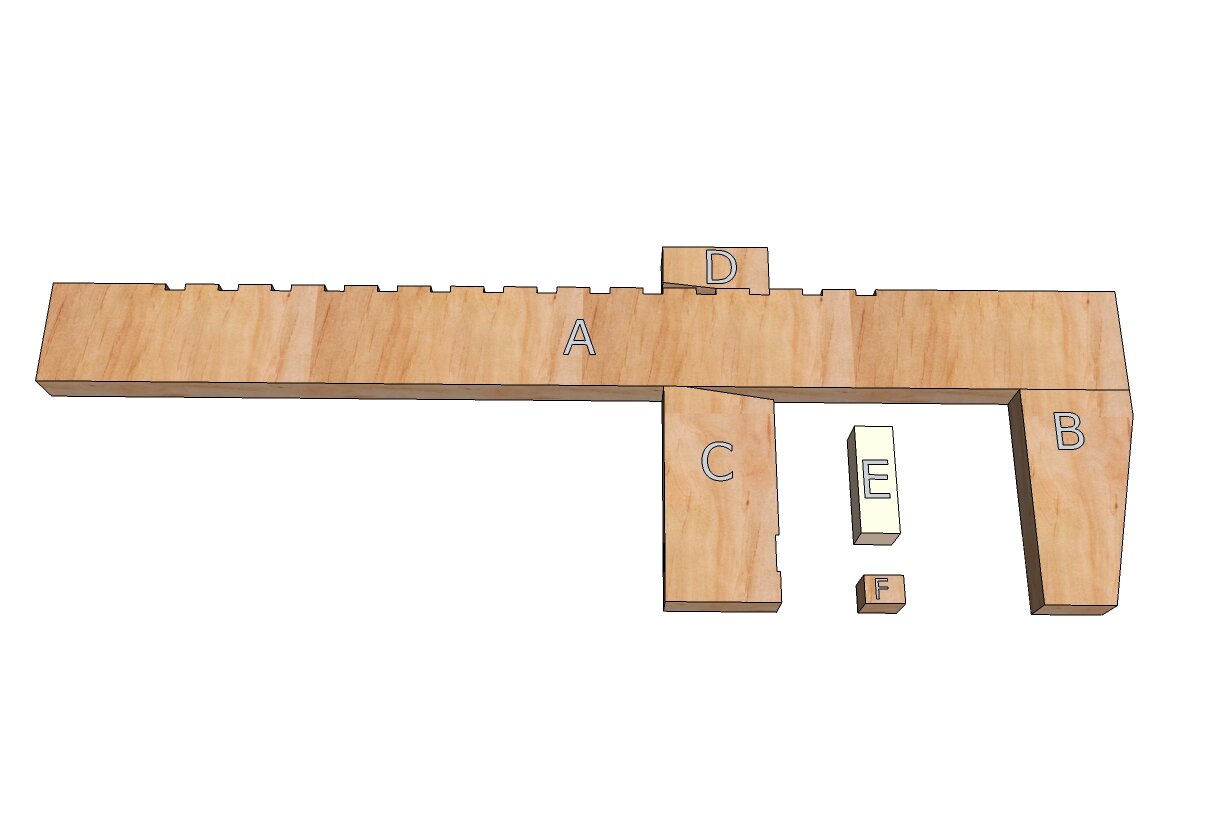

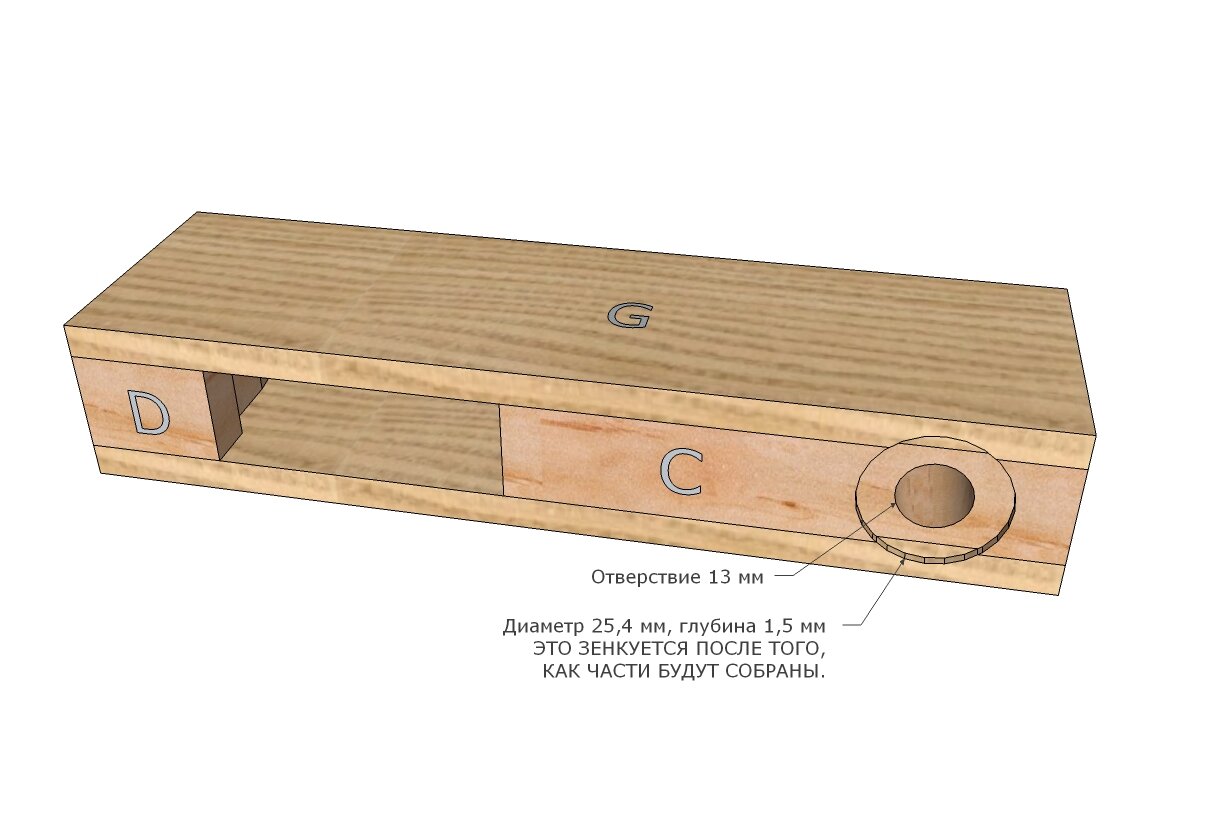

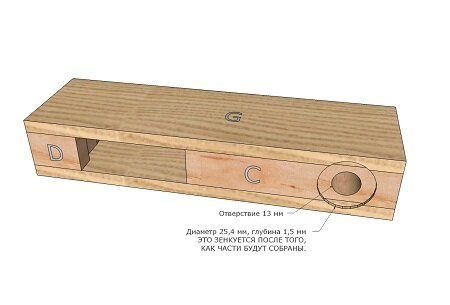

Клейте и скрепляйте части вместе как показано. Проверьте, что детали ориентируются правильно, и установите деталь «A» для проверки прежде, чем приклеит другие части деталей.

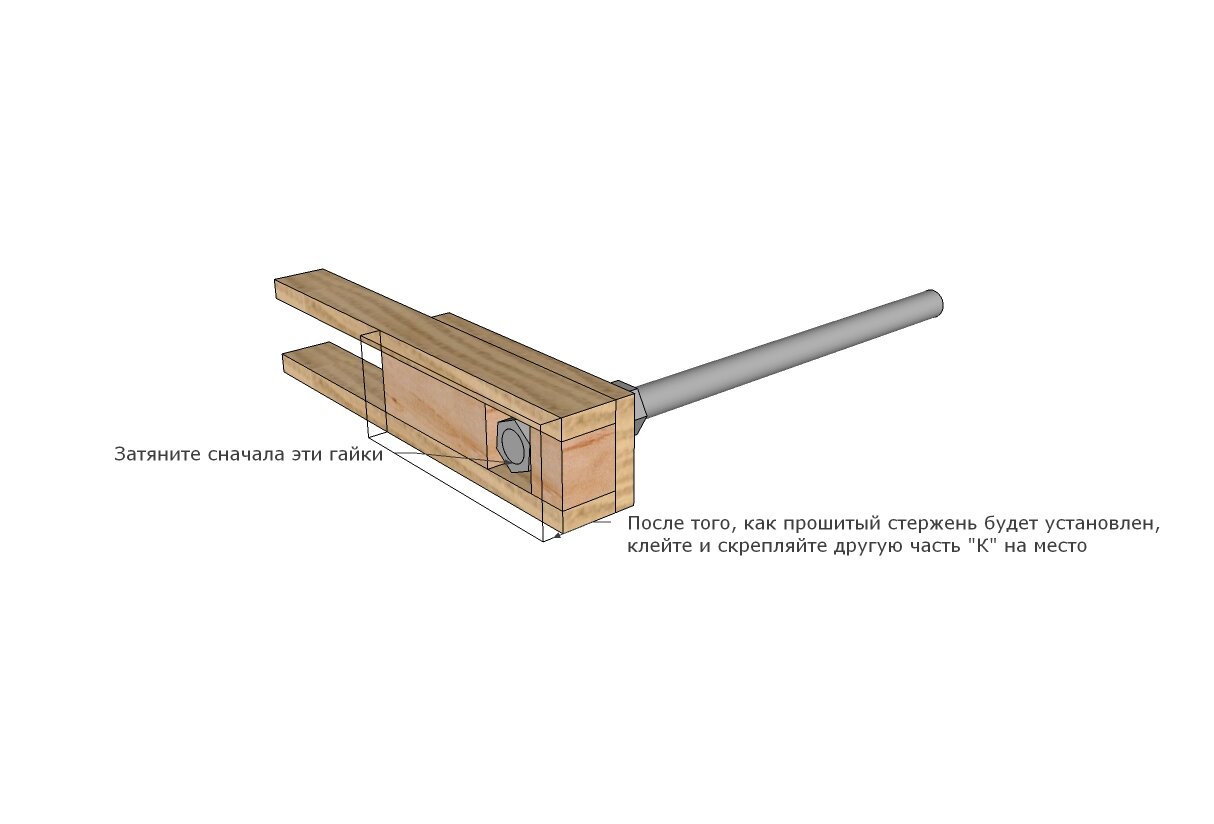

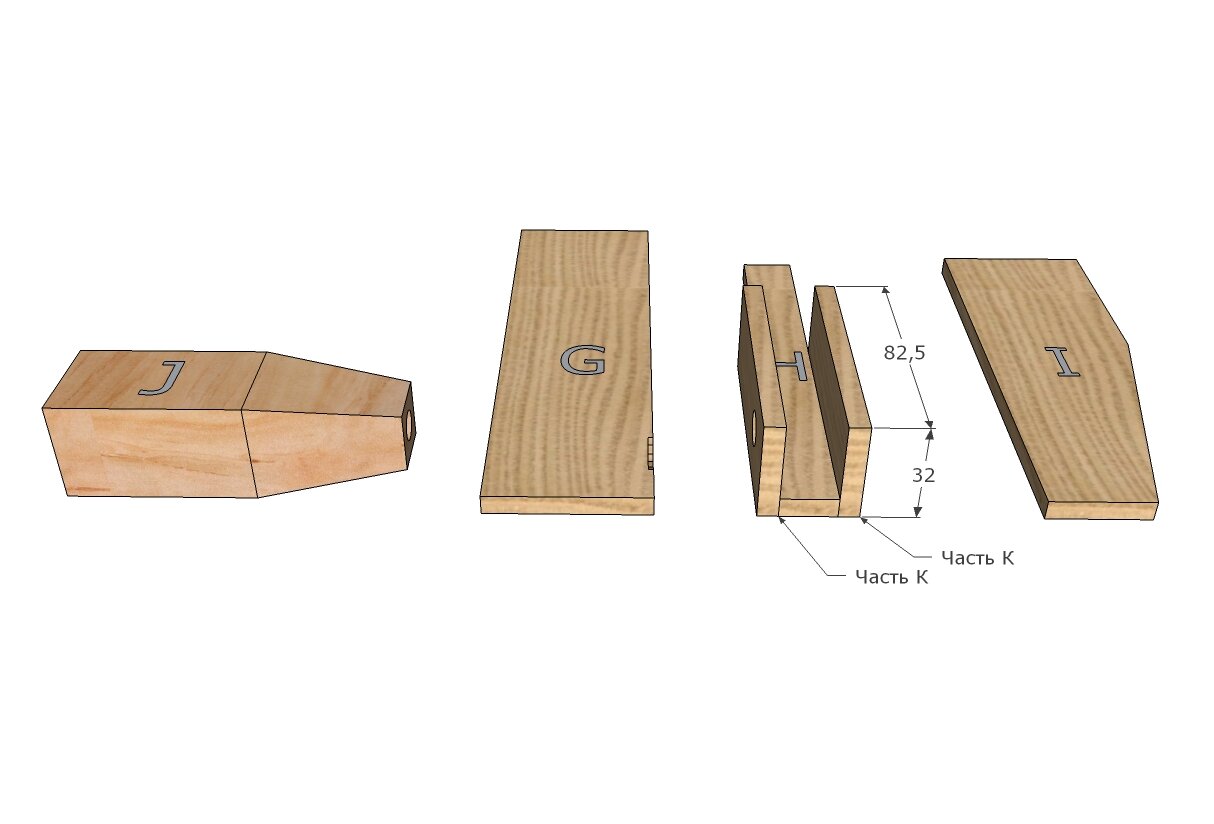

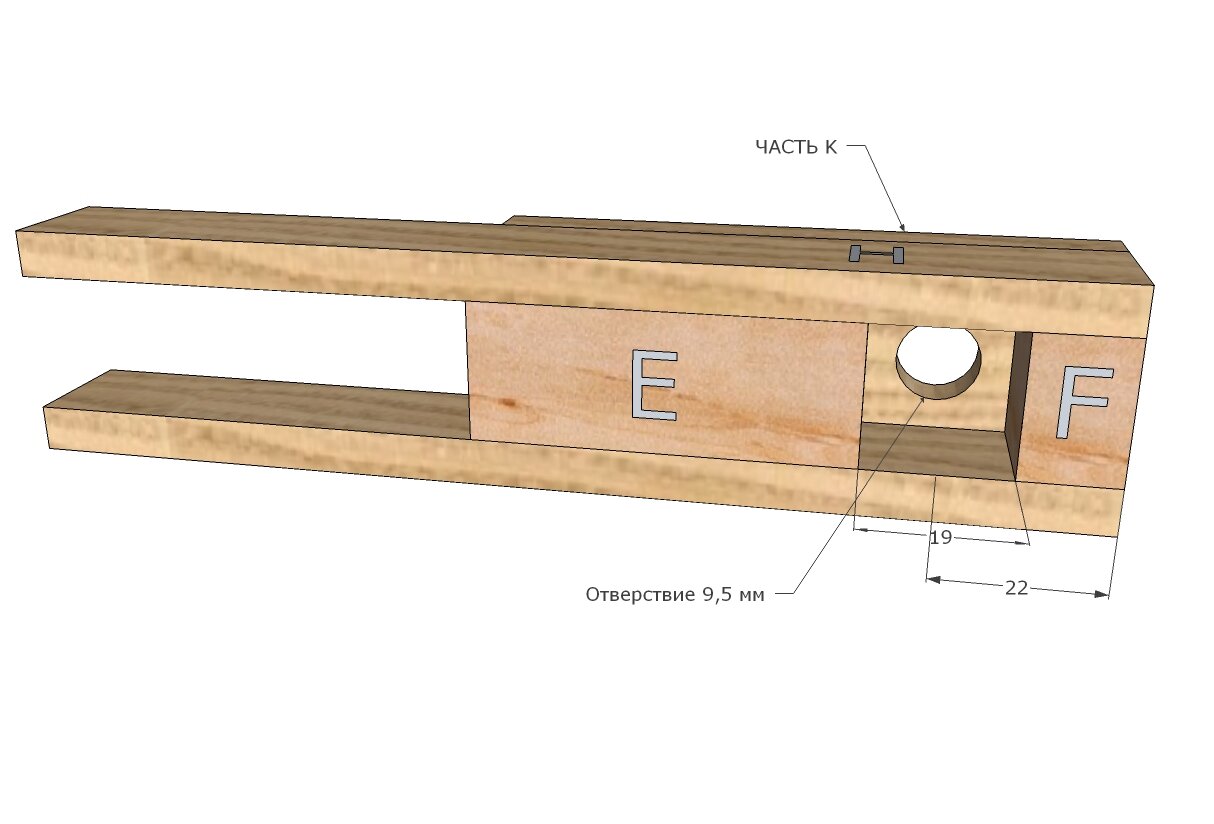

Клейте части фиксатора «K» как показано. Затяните гайки в конец прошитого стержня и скольжения через отверстие частично "К" как проиллюстрировано. Шайбу и гайку затягивайте, убедитесь, что стержень свободно вращается.

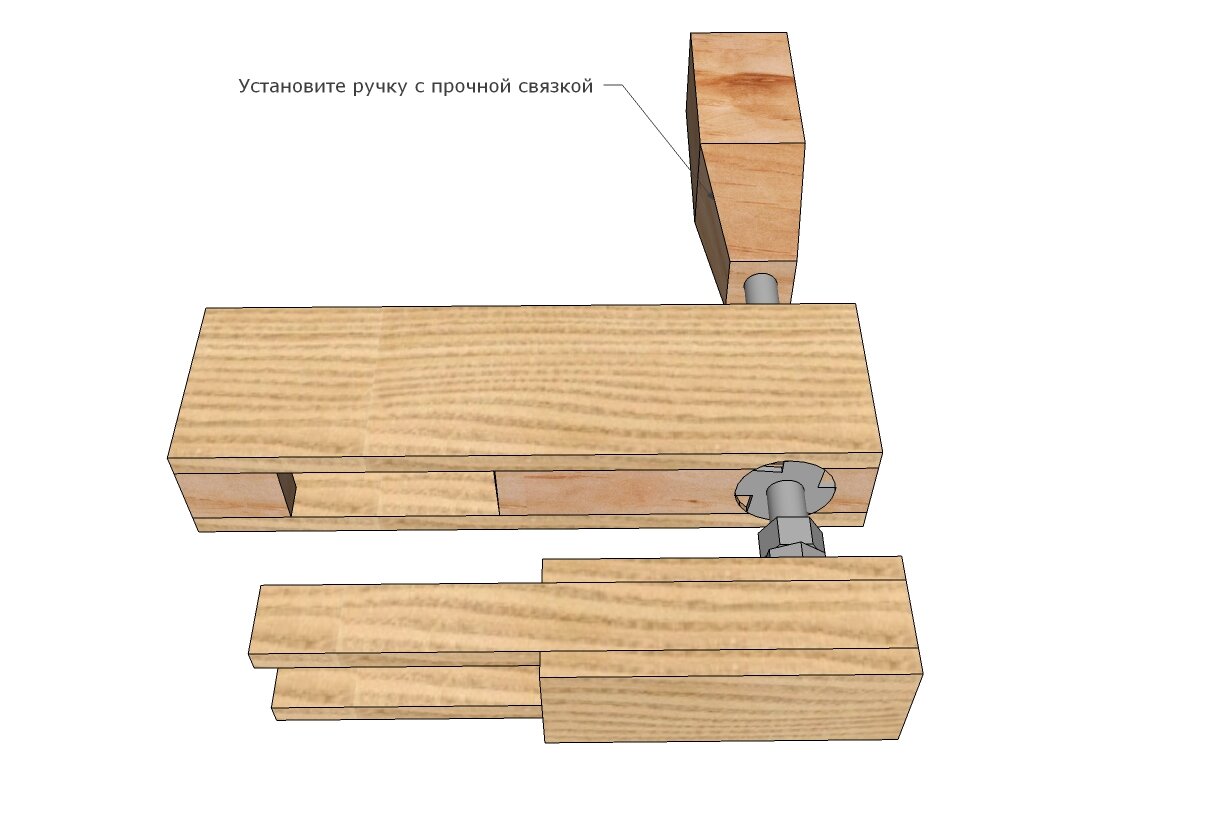

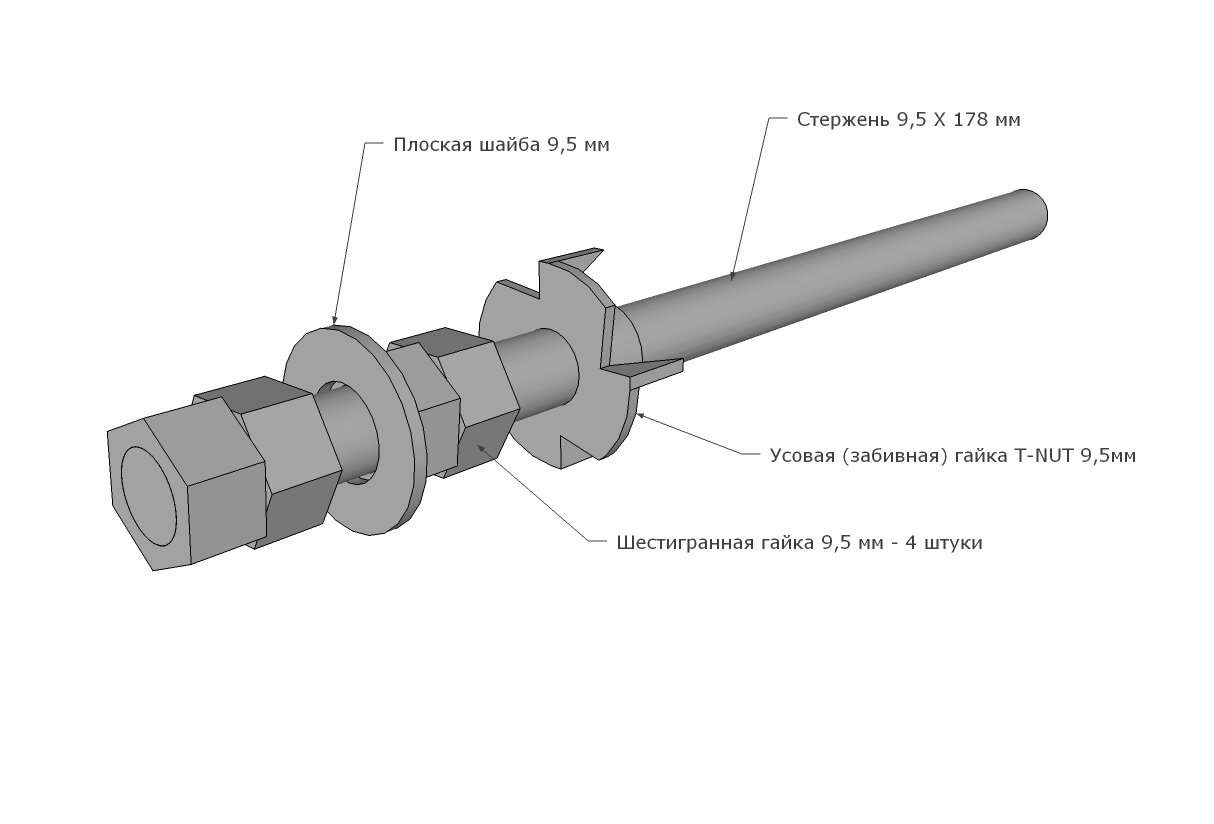

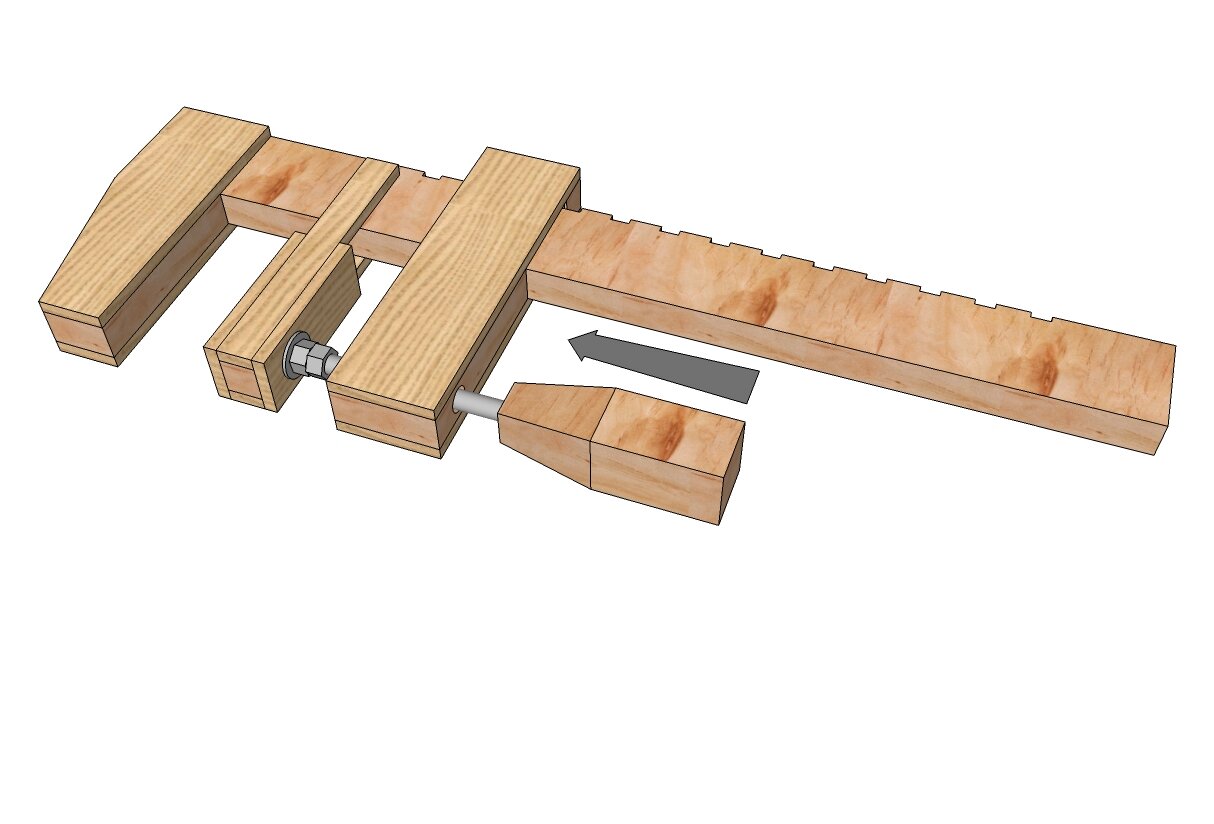

Установите усоваю (забивную) гайку T-NUT 9,5мм и закрепите. Остается, челюсти установит в деталь "A” и струбцина.

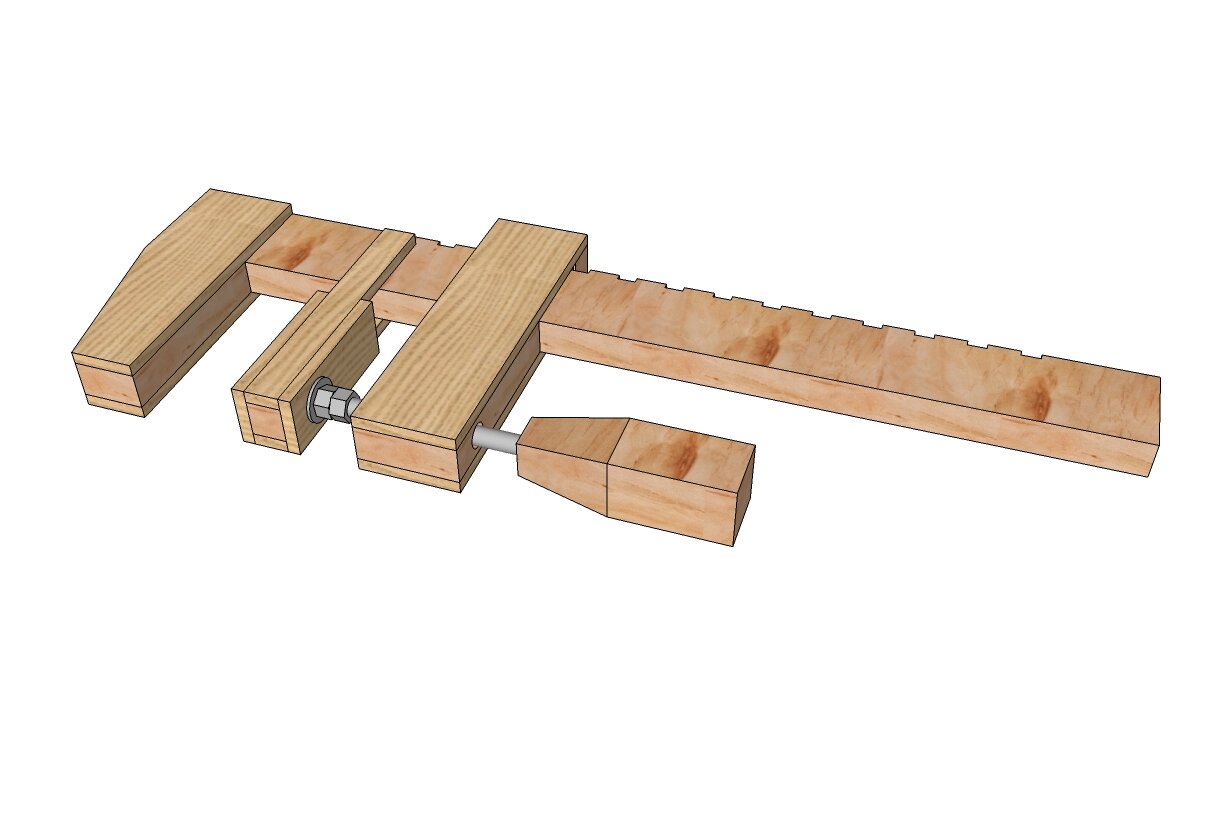

Деревянный фиксатор готова к использованию.
Нужен ваш плюс статье!
Категория: Проекты мебели - чертежи | Добавил: Серега2 (09 Октябрь 2012) Просмотров: 9507 | |
Деревянный фиксатор - струбцина
Лучше конечно изготовить из жесткого дерева на первом месте лиственница потом бук или дуб.

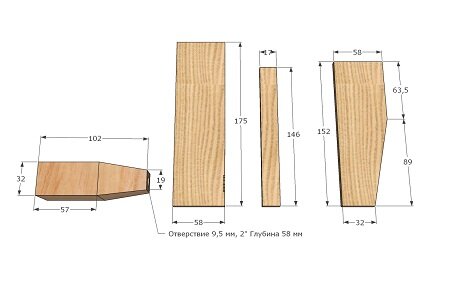

Состоит из деталей

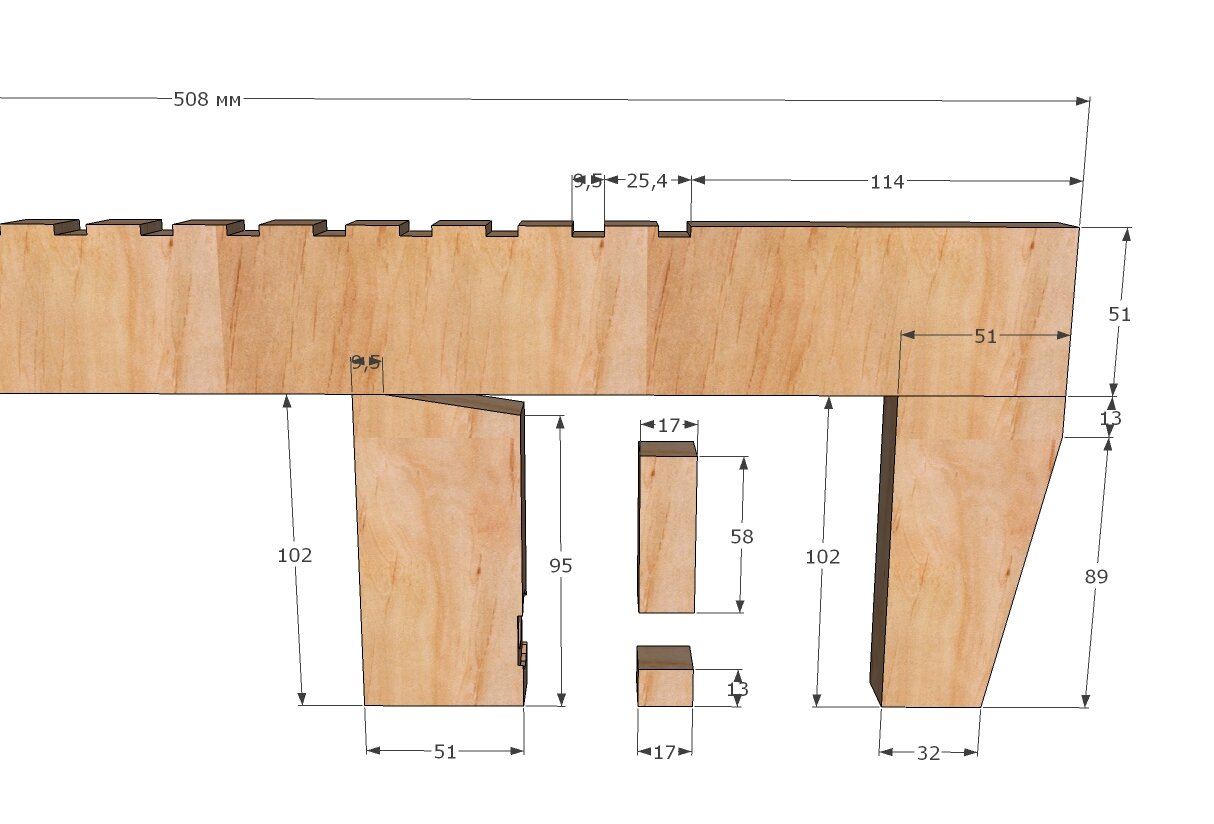

| Обозначение детали, часть | Размер, мм | Количество, шт |
| A | 508x51x19 | 1 |
| B | 102x32x19 | 1 |

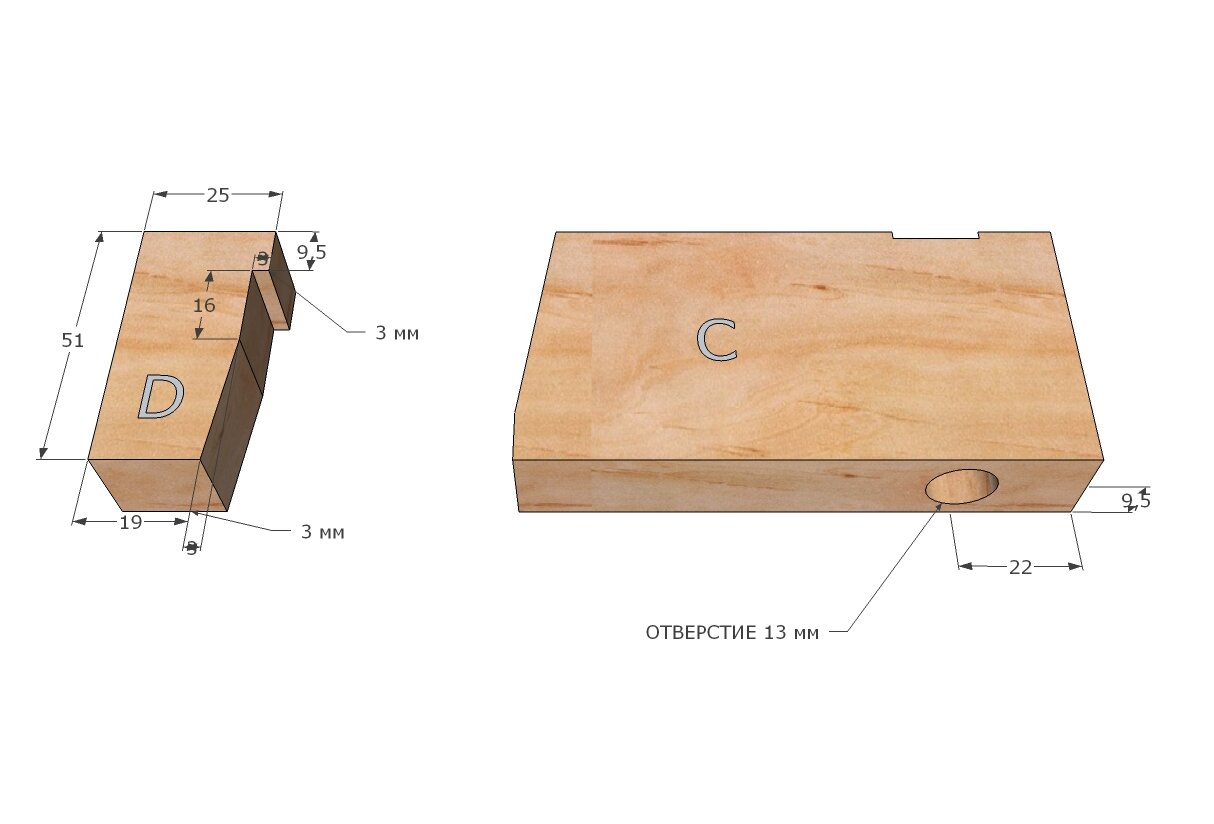

| C | 102x51x19 | 1 |
| D | 51x25x19 | 1 |
| E | 58x17x19 | 1 |
| F | 17x13x19 | 1 |
| I | 152x58x6 | 2 |
| G | 175x58x6 | 2 |
| K | 82.5x32x6 | 2 |
| J | 102x32x32 | 1 |
| H | 146x17x6 | 2 |
| Cтержень | 9,5x178 | 1 |

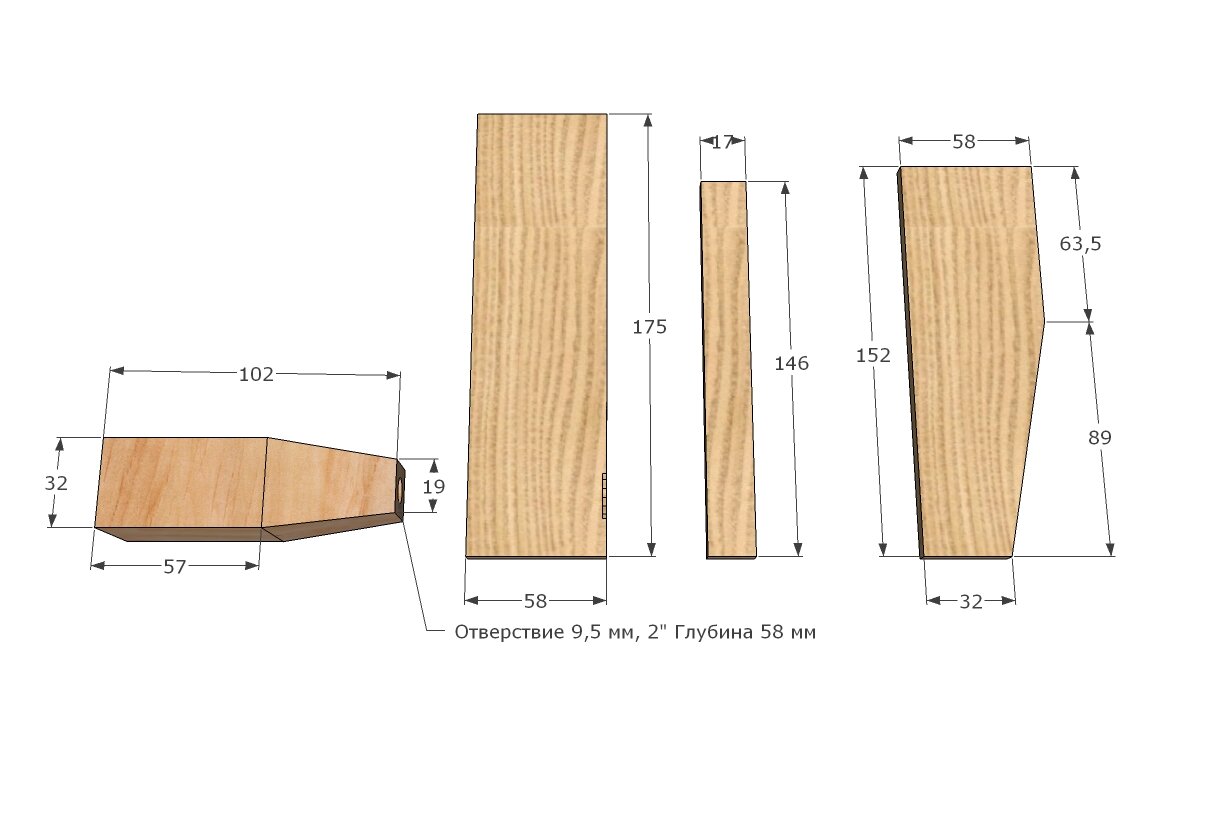

Для деталей G, H, Я И K можно использовать 6мм фанеру

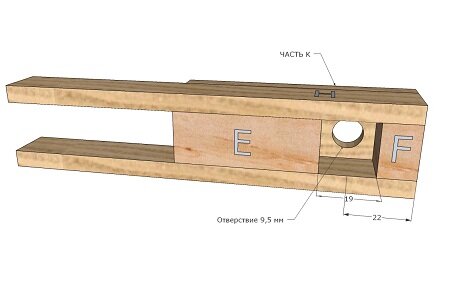

Клейте части фиксатора «K» как показано. Затяните гайки в конец прошитого стержня и скольжения через отверстие частично "К" как проиллюстрировано. Шайбу и гайку затягивайте, убедитесь, что стержень свободно вращается.
Установите усоваю (забивную) гайку T-NUT 9,5мм и закрепите. Остается, челюсти установит в деталь "A” и струбцина.

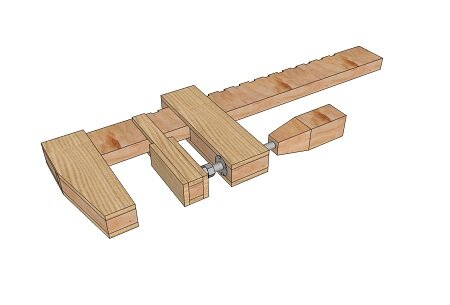

Деревянный фиксатор готова к использованию.
