Скамейка - делаем сами

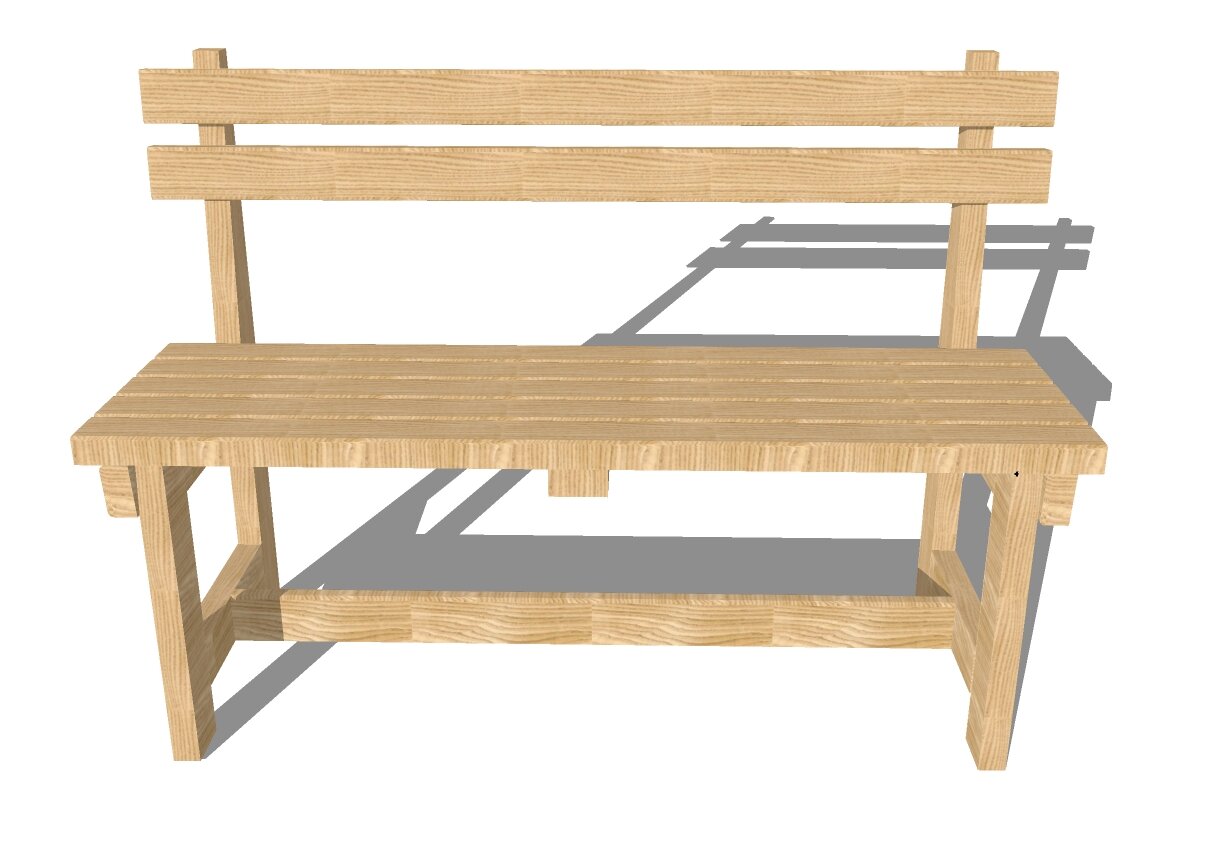

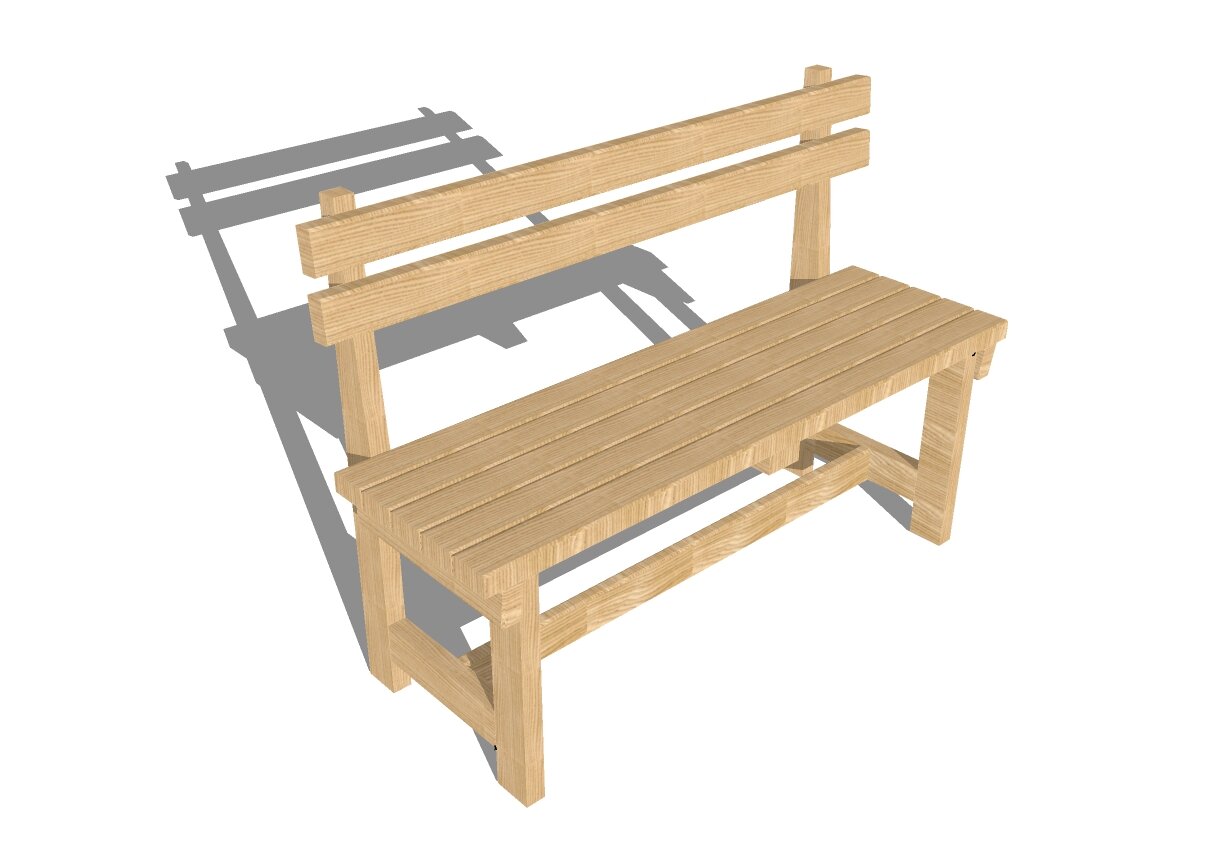

Если вы задумали сделать примерно такую скамейку. То этот подробный чертеж вам поможет. Размер изделия1200×362×850 мм, можно расширит до 1600 мм.
Вам надо подготовить детали скамейки, размеры и их количество деталей в данной таблице. Некоторые детали вы можете изменять по своему усмотрению, например планки под сидения сделать длиннее.
| № | Наименование | Размер, мм | Количество, шт |
| 1 | Ножка передняя | 420×70×35 | 2 |
| 2 | Ножка задняя | 850×70×35 | 2 |
| 3 | Планка спинки и сиденья | 1200×70×35 | 7 |
| 4 | Связь боковин | 277×70×35 | 4 |
| 5 | Планка под сиденье | 343×50×25 | 1 |
| 6 | Царга продольная | 1000×70×25 | 1 |
| 7 | Связь сиденья | 362×70×35 | 2 |
При изготовлении отдельных деталей, например, шиповых соединений, необходимо производить «доработку» отдельных элементов ручным столярным инструментом.

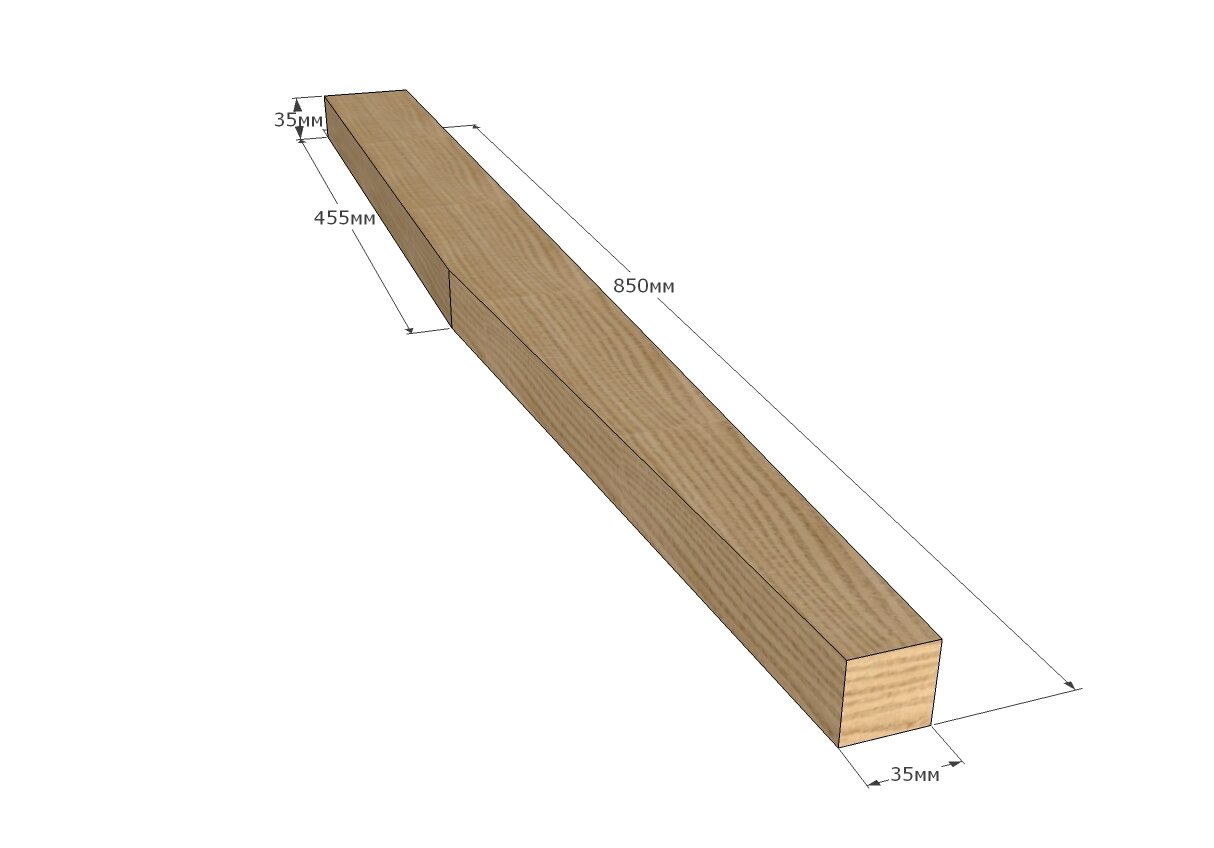

Ножка задняя
При изготовлении изделий Вы можете использовать ручной столярный и электроинструмент, оснастку. Планки под сидения желательно округлить с одной стороны
После разметки скоса ножек задних производится продольный раскрой. По желанию, при помощи операции строгание в угол, на всех деталях можно снять фаски. Шлифуйте и завершайте отделку деталей с использованием водостойкого лака, краски или специальной пропитки.
Сборка

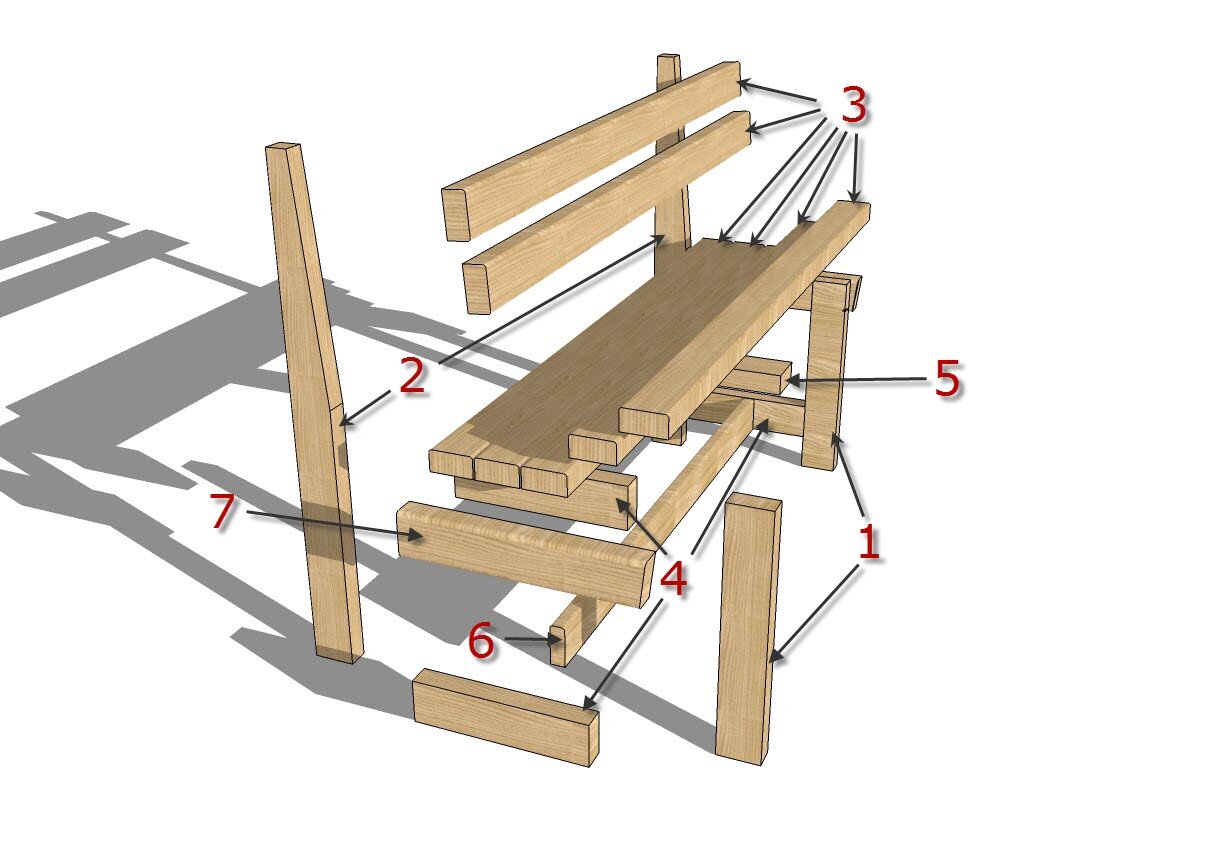

Собрать боковины (детали 1+2+4). К собранным боковинам прикрепить детали 5, которые между собой крепятся царгой (деталь 6). К планкам 7 прикрепить планки сиденья, а к задним ножкам — планки спинки. Планки сиденья скрепить деталью 5. Сборка производится на саморезы.Удачи вам в деле!
