Стол для пикника - делаем сами

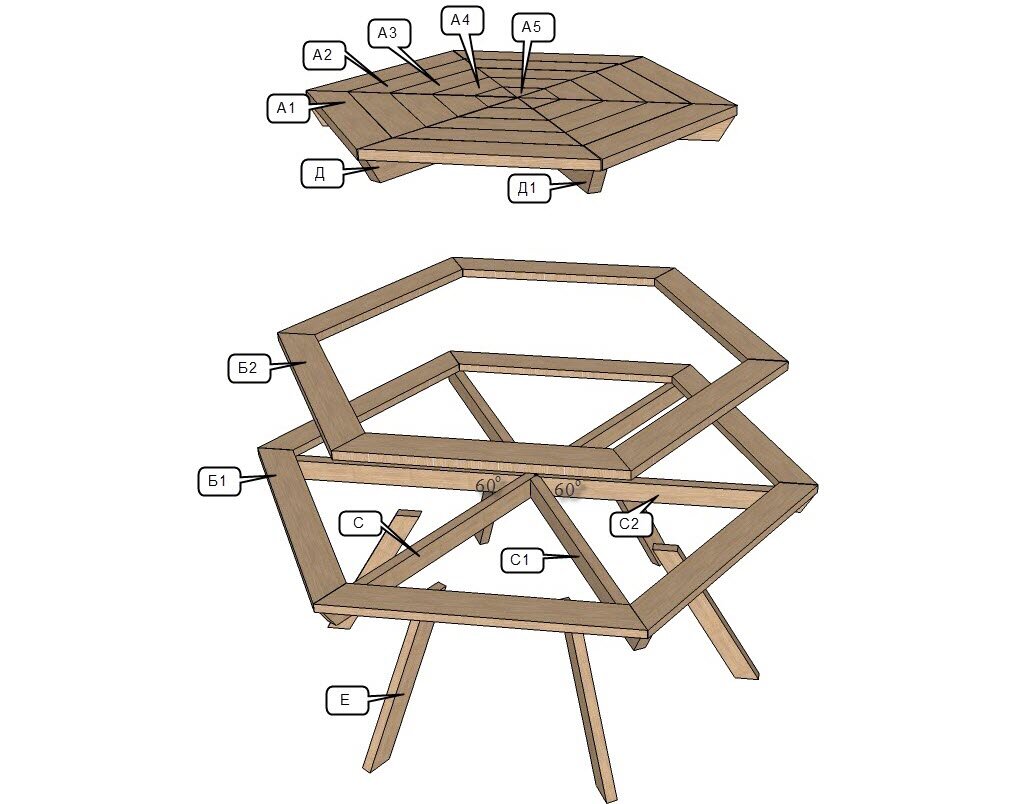

Фактические размеры могут незначительно отличаться, но это не должно иметь никакого влияния на размеры, указанные в этом проекте. Что будет меняться, зависит от фактического размера древесины, а также разрыва между каждой строкой столешницы доски и доски сидения.Состоит из деталей:
 |
|||
| Обозначение | Наименование | Размер, мм | Количество, шт |
| А1 | Доска столешницы | 868х150х40 | 6 |
| А2 | Доска столешницы | 694х150х40 | 6 |
| А3 | Доска столешницы | 520х150х40 | 6 |
| А4 | Доска столешницы | 346х150х40 | 6 |
| А5 | Доска столешницы | 172х150х40 | 6 |
| Б1 | Доска сиденья | 1316х150х40 | 6 |
| Б2 | Доска сиденья | 1142х150х40 | 6 |
| С | Рейка нижней рамы | 2600х100х50 | 1 |
| С1 | Рейка нижней рамы | 1280х100х50 | 2 |
| С2 | Рейка нижней рамы | 1280х100х50 | 2 |
| Д | Рейка верхней рамы | 1700х100х50 | 1 |
| Д1 | Рейка верхней рамы | 850х100х50 | 2 |
| Д2 | Рейка верхней рамы | 850х100х50 | 2 |
| Е | Ножка стола | 830х100х50 | 6 |
О резки под углом: Есть два различных фракций углов, необходимый для этого проекта. Одним из них является 30 градусов, другой 60 градусов от площади.
Верхний и нижние кадры служит как поддержки столешницы верхней рамы (Д, Д1, Д2) и сиденья поддержки нижней рамы (C, C1, C2). Центр обоих кадров должны быть зафиксированы как показано на схеме, а концы наружных кадров должна быть на равном расстоянии друг от друга. Закрепите две металлические пластины на верхней стороне и на нижней стороне обоих кадрах (8 пластин ремешком все).
Сиденье и столешница. Убедитесь, что соединения являются в середине кадра и равном расстоянии от центральной точки кадра. Продолжить крепить доски вокруг рамы со следующей длинной доски и так далее, пока столешница не будет завершена. Сделайте нижние сидение кадра (C) тем же способом, используя разрез доски сидения (Б). Используйте 90мм оцинкованные гвозди с плоским жалом или саморезы для крепления доски к раме.
Переверните готовую столешницу с ног на голову на плоской поверхности. Поместите готовую раму сиденья с ног на голову выше столешницы. Расположите ноги на месте, как на рисунке ниже. Используйте зажимы, дрель, а также болты М10х110мм 12 шт.
