Угловая полка
Полку можно изготовить из дерева или фанеры толщиной 20 мм, при использовании более тонкого материала геометрия изделия не нарушится но в местах крепления шурупами возможны расщепление дерева по волокну. Материал должен быть сухим и не деформированным, без трещин, больших сучков и явных потёков смолы. Если вы планируете использовать полку в бане (сауне) ни в коем случае не собирайте её из фанеры или ДСП.Необходимое дя сборки
•Доска 1700 мм на 320 мм на 20 мм
•Или фанера толщиной 20 мм в количестве 0.6 м/кв.
•Шурупы по дереву 3.5 мм Х 50- 55 мм 15 шт
•Сверло 4.5мм длинной 50 мм
•Сверло 3 мм длинной 50 мм
•Дель
•Лобзик
•Крестовая отвёртка
•Наждачная шкурка крупностью 0,5- 0,25 мм
Нарезка деталей
По чертежам ниже можно изготовить шаблоны из плотной бумаги и уже по ним делать разметку на материале.
Рис. 2.3.4.5.6
Шаблоны из бумаги нужно расположить на доске и очертить карандашом.Детали выпиливаются лобзиком по разметке и обрабатываются наждачной шкуркой вдоль волокна.
Разметка отверстий
Отверстия на стойках нужно просверлить диаметром 5 мм
Фаска
Для придания изделию большей привлекательности и законченности на видимых частях деталей нужно снять фаску (рис 9), либо острым рубанком либо наждачной шкуркой обвернув ею короткий ровный брусок
Сборка
Совместить две стойки (рис.10), убедится что детали расположены друг к другу без перекоса и под углом 90 градусов и сквозь отверстия 5 мм просверлить отверстия 3 мм на глубину 50 мм, это нужно для более свободного хода шурупа, предотвращения трещин в местах креплений и точному направлению шурупов по нужному пути. В последующем всегда, прежде чем завернуть шуруп, нужно просверлить ему ход в примыкемой детали блее тонким сверлом.
1.Этап сборки
Просверлить 3 отверстия и завинтить 3 шурупа
2. Этап
К скреплённым ранее стойкам нужно закрепить нижнюю полку, по два шурупа с обеих сторон (Рис. 11).
3. Этап

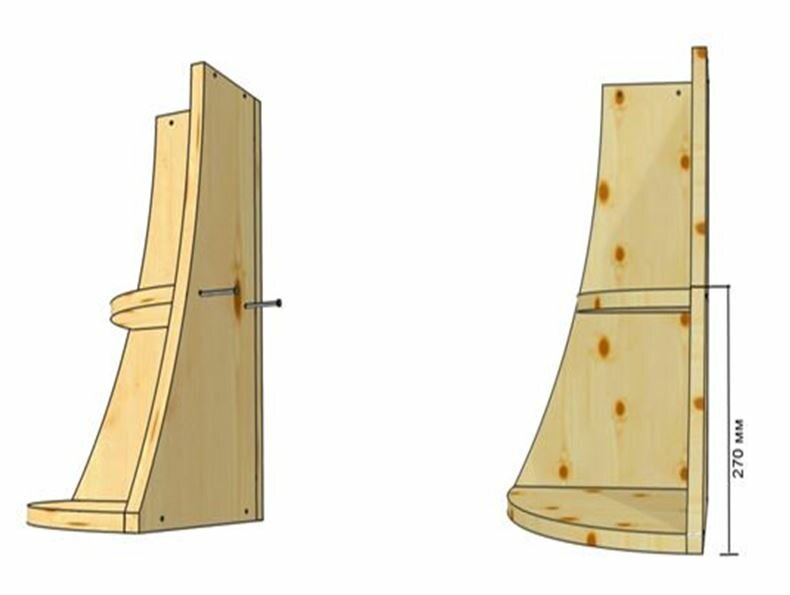

Аналогично нижней закрепляем среднюю полку, при этом нужно убедиться что отверстия в стойках попадают не в край полки а ровно по середине толщины, лучше будет отметить от низа стойки 260 + 10 (10 это половина толщины полки), и того 270 мм, это и будет верх где нужно поставить метки. Затем приложить верх полки к этим меткам, это и будет правильным положением. (рис 12).
4. Этап
Верхняя деталь крепится аналогично нижней, под лицо со стойкой и на 4 шурупа. (рис.13)
Рис. 13
Заключение
После сборки полку нужно хорошо зашлифовать шкуркой, пропитать олифой и после полного высыхания покрыть масляным лаком. Покрытие олифой и лаком следует наносить в разобранном виде и вдоль волокон, если изделие будет использоваться в бане (сауне) покрытия лаком и олифой не требуется.
