Вдохновленная полка стены

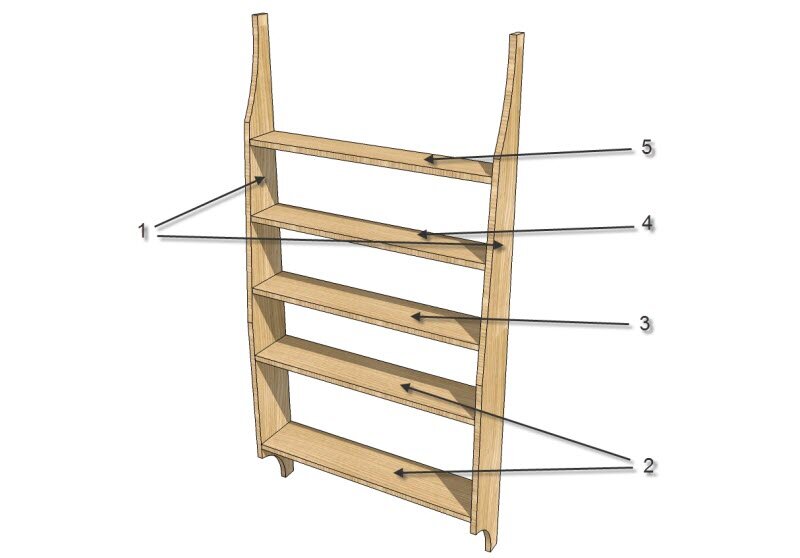

Представлен план чертеж полки на стену. Для обеспечения согласованности, все детали делайте толщиной в 12 мм. Состоит из 7 деталей, две из которых одинакового размера.| № | Наименование детали | Размер, мм | Количество, шт |
| 1 | Боковина | 1045х110х12 | 2 |
| 2 | Полка | 520х110х12 | 2 |
| 3 | Полка | 520х105х12 | 1 |
| 4 | Полка | 520х90х12 | 1 |
| 5 | Полка | 520х80х12 | 1 |
Боковины
Торец полки ласточкин хвост
