Представляем вам теплоизолированные трубы предназначенные для использования в наружных водяных тепловых сетях (сетях отопления, горячего водоснабжения и сетях технологических процессов), температура горячей воды до 95 °С и давлением до 1,0 МПа, а также в сетях холодного снабжения и водоотведения.
Теплоизолированные тpубопpоводы предварительно изолированы в заводских условиях полимерные трубы с пенополимерной тепловой изоляцией. Трубы изготавливаются из сшитого полиэтилена PE-Xa, а теплоизоляция выполнена из вспененного сшитого полиэтилена PE-X с закрытыми ячейками. Защитный гофрированный кожух (защитная оболочка) выполнен из полиэтилена
высокой плотности.
Ассортимент теплоизолированных труб включает в себя одно, двух и четырех трубное исполнение в одном кожухе, а также все необходимые элементы для организации ответвлений, удлинений, проходов через строительные конструкции, окончаний и и т.д..
Основные преимущества этих труб:

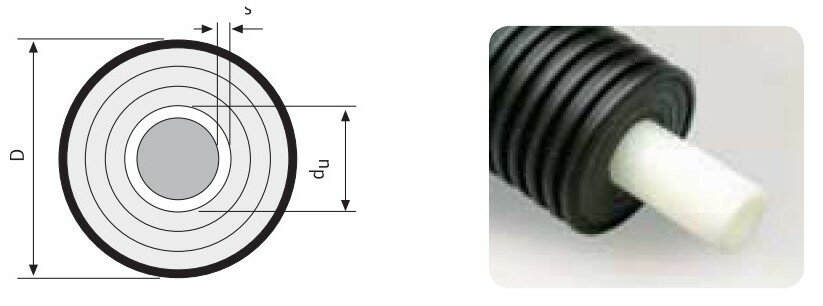

Труба Uponor Aqua предназначена для наружных сетей горячего водоснабжения, можно использовать также для транспортировки холодной питьевой воды. Длина труб в бухте 100–200 метров. Толщина изоляции от 30 до 58 мм. Наружный диаметр В от 140 до 200мм, диаметр трубы du 28-110 мм, толщина стенки трубы от 4 до 15 мм.
Uponor Aqua Twin – две трубы (подающая и циркуляционная) в одном кожухе., а толщина изоляции от 24 до 46 мм, Размеры
du x s/D, мм от 28x4,0/18x2,5/140 до 50x6,9/50x6,9 /200
Трубы Uponor Thermo предназначены для систем отопления, состоят из одной или двух труб из сшитого полиэтилена PE-Xa с антидиффузионным слоем eval, теплоизоляция с закрытыми ячейками из пенополиэтилена PE-X и защитного гофрированного кожуха из полиэтилена высокой плотности. Максимальные рабочие параметры: Tмакс раб. +95 °С, Рмакс раб. 6 бар (+70 °С / 6 бар / 50 лет).

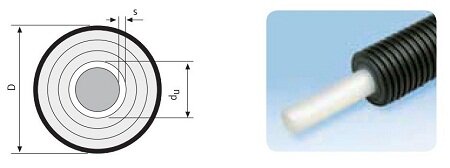

Thermo Single - одна труба в одном кожухе.
Размеры du x s/D, мм от 25x2,3/140 до 110x10,0/200.

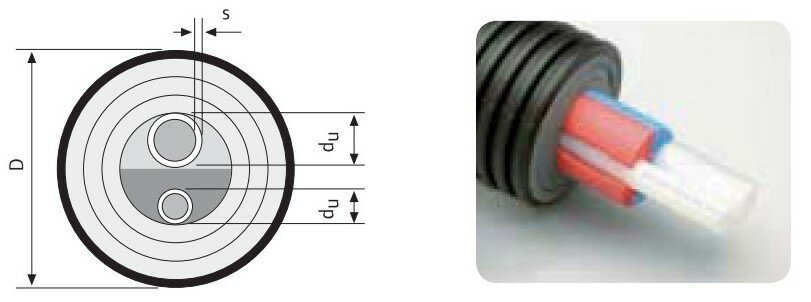

Thermo Twin - две трубы (подающая и обратная) в одном кожухе.
Размеры du x s/D, мм от 2x25x2,3/175 до 2x63x5,8/200
Труба Uponor Quattro совмещает в себе трубы отопления и горячего водоснабжения, четыре трубы две для отопления и две для горячего водоснабжения в одном кожухе.
Размеры du x s/D, мм от 2x25/28+18/175 s = 2,3-4,0-2,5 до 2x40/40+40/200 s = 3,7-5,5
Труба Uponor Supra Plus предназначен для подачи холодной воды и использования в канализационных сетях, это также теплоизолированный водопровод, незамерзаемость которого обеспечивают теплоизоляция и прилегающий к трубе греющий кабель. Может прокладываться в зоне промерзания, на поверхности земли, монтироваться на кронштейнах или подвесках. Подающая труба с диаметрами от 25 до 63 мм выполнена из полиэтилена средней плотности PEM и рассчитана на рабочее давление 10 бар, с диаметрами от 75 до 110 мм – из полиэтилена высокой плотности PEH и рассчитана на рабочее давление 16 бар. Соединение труб выполняется посредством обжимных фитингов, стыковой сварки или электросварных фитингов. В качестве теплоизоляционного материала используется вспененный РЕХ с закрытыми порами. Защитный кожух выполнен из гофрированного полиэтилена. Труба оснащена саморегулирующимся греющим кабелем и пластиковой трубкой для размещения датчика температуры.
Uponor Supra Plus Twin предназначен для подачи холодной и горячей воды на небольшие расстояния в случаях, когда нет серьезных требований к температурным параметрам водопровода, например, подача холодной и горячей воды в гараж, хозяйственную постройку и проч. Включает в себя теплоизолированный двухтрубный трубопровод с греющим саморегулирующимся кабелем. В качестве подающих труб используются трубы Uponor РЕМ для холодной воды и Uponor PE-Xa для горячей (рабочая температура +70°C, максимальная рабочая температура +95°C) с классом давления PN 10. Греющий кабель примыкает к трубе Uponor PE-Xa. Труба также оснащена пластиковой трубкой для размещения датчика температуры.
Соединительные элементы
Теплоизолированные трубы соединяются с помощью обжимных фитингов и резьбовых элементов к ним. Соединительные элементы изготавливаются из коррозионностойкой латуни и бронзы. Для уплотнения резьбовых соединений обжимных фитингов с резьбовыми элементами используются специальные уплотнительные кольца.
Также по теме:
Виды изоляционных комплектов для теплоизолированной трубы
Монтаж фитингов теплоизолированных труб
Нужен ваш плюс статье!
Категория: Теплоизолированные трубы | Добавил: master (09 Сентябрь 2012) Просмотров: 1887 |
Виды теплоизолированных труб и их применение
Представляем вам теплоизолированные трубы предназначенные для использования в наружных водяных тепловых сетях (сетях отопления, горячего водоснабжения и сетях технологических процессов), температура горячей воды до 95 °С и давлением до 1,0 МПа, а также в сетях холодного снабжения и водоотведения.
Теплоизолированные тpубопpоводы предварительно изолированы в заводских условиях полимерные трубы с пенополимерной тепловой изоляцией. Трубы изготавливаются из сшитого полиэтилена PE-Xa, а теплоизоляция выполнена из вспененного сшитого полиэтилена PE-X с закрытыми ячейками. Защитный гофрированный кожух (защитная оболочка) выполнен из полиэтилена
высокой плотности.
Ассортимент теплоизолированных труб включает в себя одно, двух и четырех трубное исполнение в одном кожухе, а также все необходимые элементы для организации ответвлений, удлинений, проходов через строительные конструкции, окончаний и и т.д..
Основные преимущества этих труб:
- Отсутствие необходимости в дорогостоящей и пожароопасной сварке.
- Теплоизолированная труба обладает уникальным свойством самокомпенсации, поэтому не требует дополнительных затрат при монтаже.
- Все компоненты трубы имеют малый удельный вес, не требуется специальная техника, что снижает затраты на транспортировку и укладку.
- Исключительная гибкость трубы обеспечивает быструю укладку на месте выполнения работ.
- Монтаж трубы и соединительных элементов очень прост и не требует наличия на объекте специального инструмента, работающего от электричества.
- Теплоизоляция с замкнутыми ячейками не намокает в течение всего срока эксплуатации.
Труба Uponor Aqua предназначена для наружных сетей горячего водоснабжения, можно использовать также для транспортировки холодной питьевой воды. Длина труб в бухте 100–200 метров. Толщина изоляции от 30 до 58 мм. Наружный диаметр В от 140 до 200мм, диаметр трубы du 28-110 мм, толщина стенки трубы от 4 до 15 мм.Uponor Aqua Twin – две трубы (подающая и циркуляционная) в одном кожухе., а толщина изоляции от 24 до 46 мм, Размерыdu x s/D, мм от 28x4,0/18x2,5/140 до 50x6,9/50x6,9 /200
Трубы Uponor Thermo предназначены для систем отопления, состоят из одной или двух труб из сшитого полиэтилена PE-Xa с антидиффузионным слоем eval, теплоизоляция с закрытыми ячейками из пенополиэтилена PE-X и защитного гофрированного кожуха из полиэтилена высокой плотности. Максимальные рабочие параметры: Tмакс раб. +95 °С, Рмакс раб. 6 бар (+70 °С / 6 бар / 50 лет).
Thermo Single - одна труба в одном кожухе.
Размеры du x s/D, мм от 25x2,3/140 до 110x10,0/200.
Thermo Twin - две трубы (подающая и обратная) в одном кожухе.
Размеры du x s/D, мм от 2x25x2,3/175 до 2x63x5,8/200
Труба Uponor Quattro совмещает в себе трубы отопления и горячего водоснабжения, четыре трубы две для отопления и две для горячего водоснабжения в одном кожухе.
Размеры du x s/D, мм от 2x25/28+18/175 s = 2,3-4,0-2,5 до 2x40/40+40/200 s = 3,7-5,5
Труба Uponor Supra Plus предназначен для подачи холодной воды и использования в канализационных сетях, это также теплоизолированный водопровод, незамерзаемость которого обеспечивают теплоизоляция и прилегающий к трубе греющий кабель. Может прокладываться в зоне промерзания, на поверхности земли, монтироваться на кронштейнах или подвесках. Подающая труба с диаметрами от 25 до 63 мм выполнена из полиэтилена средней плотности PEM и рассчитана на рабочее давление 10 бар, с диаметрами от 75 до 110 мм – из полиэтилена высокой плотности PEH и рассчитана на рабочее давление 16 бар. Соединение труб выполняется посредством обжимных фитингов, стыковой сварки или электросварных фитингов. В качестве теплоизоляционного материала используется вспененный РЕХ с закрытыми порами. Защитный кожух выполнен из гофрированного полиэтилена. Труба оснащена саморегулирующимся греющим кабелем и пластиковой трубкой для размещения датчика температуры.Uponor Supra Plus Twin предназначен для подачи холодной и горячей воды на небольшие расстояния в случаях, когда нет серьезных требований к температурным параметрам водопровода, например, подача холодной и горячей воды в гараж, хозяйственную постройку и проч. Включает в себя теплоизолированный двухтрубный трубопровод с греющим саморегулирующимся кабелем. В качестве подающих труб используются трубы Uponor РЕМ для холодной воды и Uponor PE-Xa для горячей (рабочая температура +70°C, максимальная рабочая температура +95°C) с классом давления PN 10. Греющий кабель примыкает к трубе Uponor PE-Xa. Труба также оснащена пластиковой трубкой для размещения датчика температуры.Соединительные элементы
Теплоизолированные трубы соединяются с помощью обжимных фитингов и резьбовых элементов к ним. Соединительные элементы изготавливаются из коррозионностойкой латуни и бронзы. Для уплотнения резьбовых соединений обжимных фитингов с резьбовыми элементами используются специальные уплотнительные кольца.

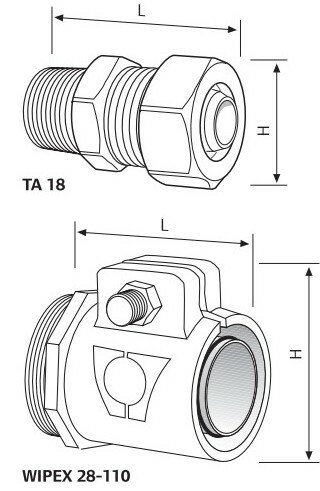

| Зажимной наконечник PN6 |  |

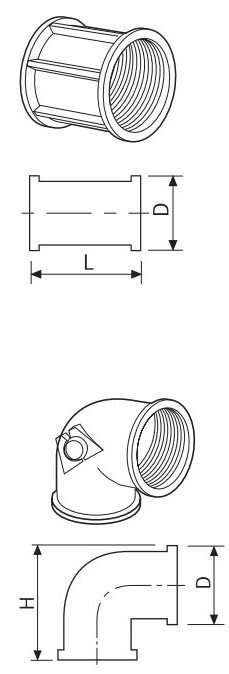

Муфта Угольник |
 |
| Зажимной наконечник PN10 |  |
Тройник |  |

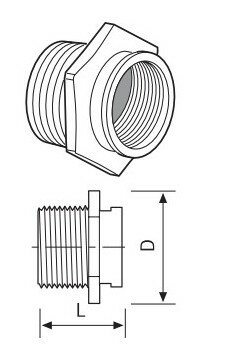

| Переходник |  |

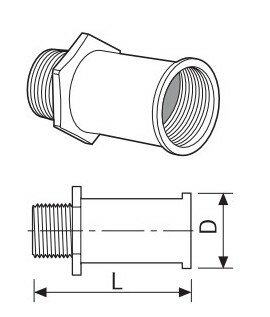

Муфта для крепления |  |

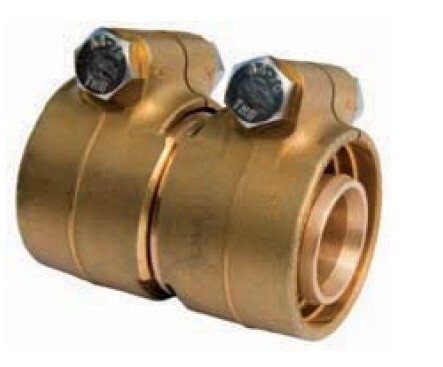

| Зажимной соединитель |  |

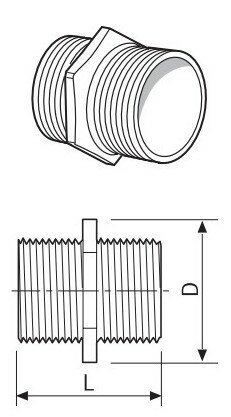

Ниппель |  |
| Фланец |  |
