Внутренний водопровод - это система трубопроводов и устройств, обеспечивающая подачу воды к санитарно-техническим приборам, пожарным кранам и технологическому оборудованию, обслуживающая один дом или группу зданий и сооружений и имеющая общее водоизмерительное устройство от общегородской или любой иной местной сети водопровода.

Системы внутреннего хозяйственно-питьевого, производственного и противопожарного водопровода включают:

• вводы трубопроводов в здания,

• водомерные узлы,

• разводящую трубопроводную сеть,

• стояки трубопроводов,

• подводки к санитарным приборам и технологическим установкам,

• водоразборную арматуру,

• смесительную арматуру,

• запорную арматуру

• и регулирующую арматуру.

В зависимости от местных условий и технологии производства в систему внутреннего водопровода включают насосные установки и запасные и регулирующие емкости, присоединенные к системе внутреннего водопровода.

Такие условия выполнялись до тех пор, пока строительством домов не занялись частные компании. В настоящее время, чтобы стоимость квадратного метра квартир была доступной, выполняется подводка сетей в квартиру без поквартирной разводки. Поэтому в зависимости от решения хозяина квартиры можно выполнить разводку или из стальных или из полимерных труб.

Сравнительную характеристику труб

При устройстве водопровода внутри квартиры не требуется расчет потребности воды и расчет диаметров труб (т.к. на вводе дома уже стоит подводка сетей, рассчитанная на поквартирный расход воды).

Обычно для ввода в квартиру используют стальные трубы D_у=20...32 мм и на разводку по квартире - трубы D_у=15...20 мм. Где D_у - обозначается условный проход труб.

У полимерных труб диаметр условного прохода труб зависит от вида материалов из которых они изготовлены, но при сравнении ориентир ведется по D_у стальных труб, т.к. ввод в дом трубопроводов обычно выполняется из стальных труб, рассчитанных на высокое давление воды.

Стальные трубопроводы обычно монтируют из узлов и деталей, изготовленных в специализированных мастерских, или покупают в специализированных магазинах, продающих трубы и узлы к трубопроводам.

Трубопроводы из полимерных материалов также выполняются из узлов и деталей, но уже штампованных в заводских условиях из полимерных материалов специально для каждого вида полимерных труб.

Поэтому при выборе труб из полимерных материалов надо строго придерживаться однотипного вида труб и узлов, т.к. они рассчитаны на разные типы трубопроводов, в отличие от стальных труб и узлов, способных работать как с горячей (кипятком), так и с холодной водой.

Для определения потребности в трубах и узлах трубопровода, а также в водопроводной арматуре нужно иметь схему разводки трубопровода по квартире. Хорошо если такая схема (чертежи со спецификацией на трубопровод) у Вас есть. Если таких чертежей нет, то необходимо запросить их у подрядной организации, которая построила Ваш дом. Если же взять такую схему не у кого, то попробуем составить её сами.

Сначала необходимо определиться какая подводка (вводные сети) выполнена в квартире. Подрядные организации обычно выполняют подводку сетей в квартиру с заглушками.

Так в ванной комнате и кухне должны быть выполнены подводки горячей, холодной воды. В туалете - подводка холодной воды и канализационные стояки, если в туалете предусмотрен умывальник, то и подводка горячей воды. Вот от них и надо вести расчетную схему разводки труб.

При разметке мест прокладки трубопроводов:

• необходимо ознакомиться с рабочими чертежами и сверить их с натурой на месте;

• при отсутствии чертежей начинаем разметку линии сетей от углов помещений до мест установки сантехники и далее до подведенных стояков;

• выполнить разметку мест прокладки трубопроводов с нанесением на стены мест пересечения трубопроводов и спуски к сантехприборам.

При замере и составлении черновых эскизов:

• выполнить замеры по месту горизонтальных (вертикальных) длин участков трубопроводов и спусков к сантехприборам;

• составить черновые эскизы с проставлением в них размеров и обозначений деталей.

При вычерчивании замерных эскизов:

• сверить эскизы с рабочими чертежами (при вычерчивании эскизов по строительным чертежам);

• сделать выборку и составление перечня деталей;

• вычертить чистовые эскизы в 2-3-х экземплярах - для работы и покупки материалов и деталей, а также для архивного экземпляра;

• составить спецификацию материалов - для покупки материалов, для работы и для архивного экземпляра.

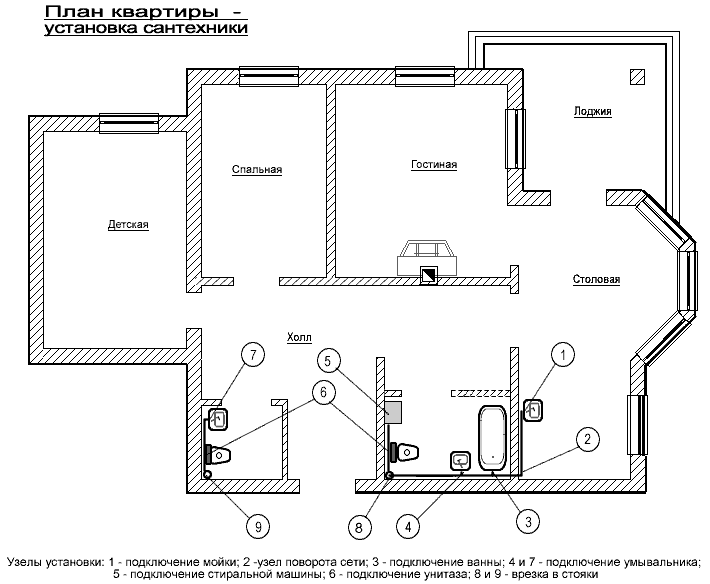

Примерный план разводки разводки будет такой:

На плане надо указать расстояние от мест разбора воды (раковина или мойка, умывальник, ванна) до углов помещений, и от углов помещений до мест подключения трубопровода на вводе в квартиру.

Затем Вам необходимо нарисовать условную схему установки сантехники по помещениям (кухня, ванная, туалет) и затем замерять в натуре длину от мест установки разбора воды до мест подключения труб.

Спецификация материалов составляется (условно) так:

Таблица 1.

Теперь надо посчитать:

• сколько метров труб и какого диаметра вам нужно купить,

• какие нужны сгоны и поворотные колена,

• сколько установить запорных вентилей и разборной арматуры,

• на чем крепить сборку и установку систем.

И ещё, чтобы не иметь проблем со счетчиками-водомерами, рекомендуется установить фильтры перед ними. Замена забитых ржавчиной счетчиков обойдется дороже фильтров.

Если для Вас проблематично решение этой задачи, то просто на схеме укажите размеры помещений и расстояние от углов помещений до мест установки разбора воды. А в магазине по продаже сантехнических узлов и деталей Вам подскажут что и сколько надо купить, чтобы выполнить разводку по квартире.

Надо учитывать, что трубы берут с запасом, в зависимости от того на сварке будут выполняться работы или со сборкой на сгонах.

Далее в разделах сайта мы рассмотрим варианты сборки и подключения трубопроводов и сантехприборов к сетям водопровода
