Эта тема для тех, кто захочет самостоятельно сделать монолитное перекрытие.
Перекрытия могут быть не только плоскими, как, похоже, сейчас все делают.
Их можно сделать выпуклыми, с подъёмом в центре пролёта (вспарушенность - это и есть подъём).
Можно спросить: зачем? Ну, скажем, не только ради оригинальности.
Есть чисто практическая выгода. Как известно, бетон на растяжение не работает.
Именно для восприятия растягивающих усилий и устанавливается арматура.
В результате в плоском перекрытии полно арматуры и 70% бетона не работает.
Эту проблему пытаются решить, организуя пустоты, вставки и т.д., что удорожает и усложняет возведение.
Двояковспарушенное перекрытие имеет кривизну вдоль и поперёк перекрываемого
помещения и представляет собой тонкостенную параболическую оболочку. Оболочка работает на сжатие и силовой арматуры в самой оболочке не требуется.
Растянут периметр, поэтому арматуру укладывают в стену в месте опоры перекрытия на неё, создавая армированный контур (пояс).
Эти конструкции имеют большую несущую способность.
Для примера: перекрытие, которое я делал при размерах 4x5м, стрелой подъёма 30см и расчётной нагрузке 1000кг/кв.м. из бетона марки 200 имело толщину всего 6см.
Достинства: малый расход бетона и арматуры; большая несущая способность; лёгкость по сравнению с плоским монолитом; возможность возведения одному, что я и делал.
К недостатку можно отнести то, что опалубка требуется профильная и под пол - подготовка для выведения в плоскость.
Но всё это не так страшно и решаемо. Моя постройка с тремя такими перекрытиями (подвал, первый и второй этаж) стоит с 1998г.
Добавлю - эта тема широко обсуждалась в начале 50-х годов. Есть литература, т.е. решение хорошо обосновано.

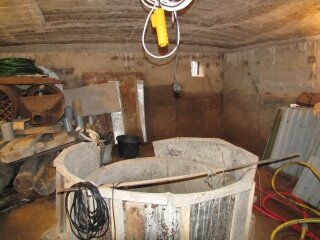

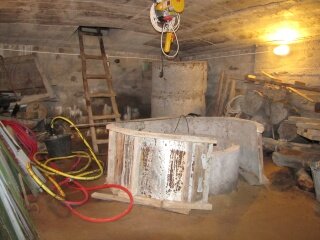

Фрагменты потолка подвала:
Сообщение отредактировал Александр - Вторник, 19 Июнь 2012, 16:34
|
| |
|
|
| Александр |
Дата: Среда, 20 Июнь 2012, 13:17 | Сообщение # 2 |
|
Новичок
Группа: Пользователи
Сообщений: 15
Награды: 0 +
Репутация: 1 ±
Статус: Offline
|
Основной книгой по этой теме считаю труд:
Штаерман Ю.Я. Вспарушенные плиты. Проектирование и возведение. Тбилиси, - 1954г. В ней есть всё необходимое для того, чтобы разобраться в вопросе: методики геометрического и прочностного расчётов с примерами. А теперь об опалубке. Нужно образовать параболическую поверхность. Формообразующими элементами являются кружала. Профиль кружал рассчитывается следующим образом.
Обозначим размер перекрываемого помещения как: 2ax2b , где b>=a , т.е. b – длинная сторона, точнее – её половина. Поместим начало трёхмерной системы координат в центр помещения. Ось Z – вертикально вверх, X1 – параллельно короткой стороне (a), ось Y1 – параллельно длинной (b).Плоскость X1OY1 соответствует опорной плоскости будущего перекрытия. Тогда поверхность описывается уравнением: z=f(1-x^2)(1-y^2) , где x=x1/a; y=y1/b; f – стрела подъёма (максимальная высота перекрытия от опорной плоскости - соответствует центру помещения). Разбиваем пролёт на 2n равных участка вдоль длинной стороны: центральное кружало имеет номер =0, последующие 1,2,…,n. Профиль кружала это линия пересечения вертикальной плоскости, параллельной короткой стороне и проходящей через границы разбиения длинной стороны, с нижней поверхностью перекрытия. Тогда уравнение параболы, ограничивающей i-е кружало:
z_i=f(1-i^2/n^2)(1-x^2) .
Среднее кружало (i=0) – парабола пролётом 2a со стрелой подъёма f, а подъём крайних кружал (i=n) равен 0(плоские бруски). Если каждое кружало опять разбить на 2n участков (теперь уже вдоль короткой стороны) с номерами от 0 до n, то для k-го кружала:
z_ik=f(1-i^2/n^2)(1-k^2/n^2)=C_ik*f
Здесь, k=0 – это точка, соответствующая максимальному подъёму i- го кружала; k=n – точка i-го кружала у стены. Как видно, коэффициент C_ik не зависит от фактических размеров помещения. У Штаермана есть таблицы со значениями C_ik для n=3,4,5,6,7,8,9,10. Там же приведены рекомендации по геометрии. Должны выполняться следующие неравенства:
f/h>=5; b/a=<1.8 ,где h – толщина оболочки.
На практике может потребоваться разбиение на разное число отрезков по осям X и Y.
Допустим, каждое кружало разбивается на 2m отрезков. Тогда формула примет вид:
z_ik=f(1-i^2/n^2)(1-k^2/m^2)=C_ik*f
Для наглядности пример расчёта профиля опалубки при: f=0.3 м, 2a=4м, 2b=5м, n=5,m=10.

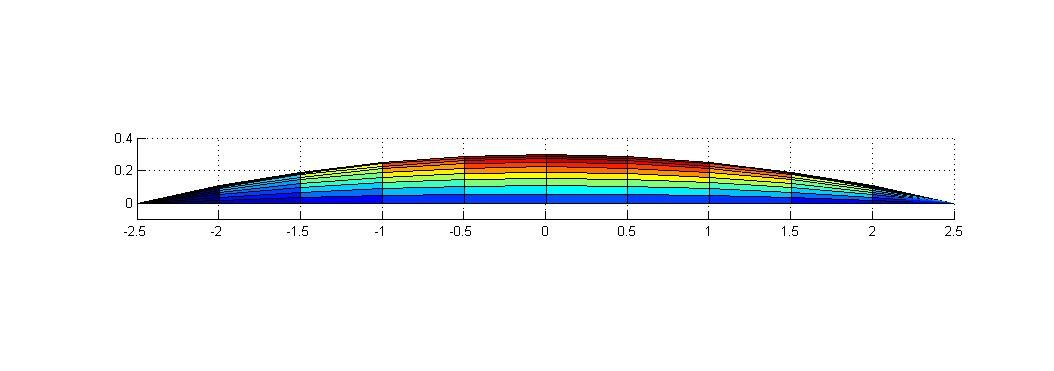

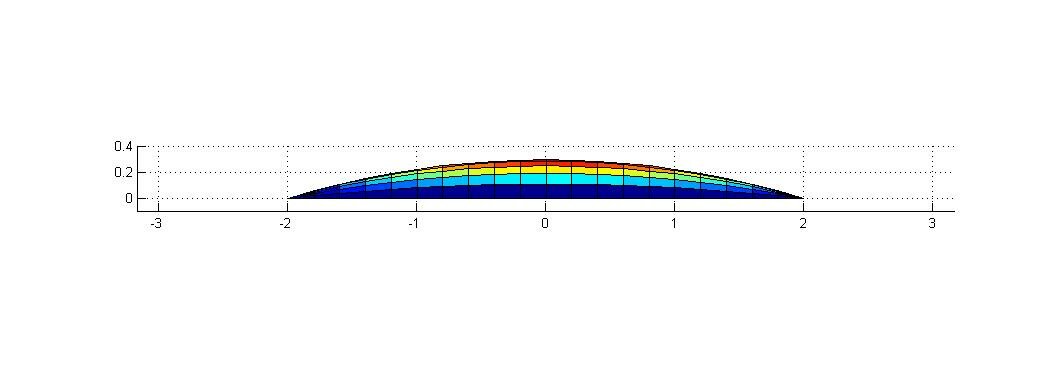

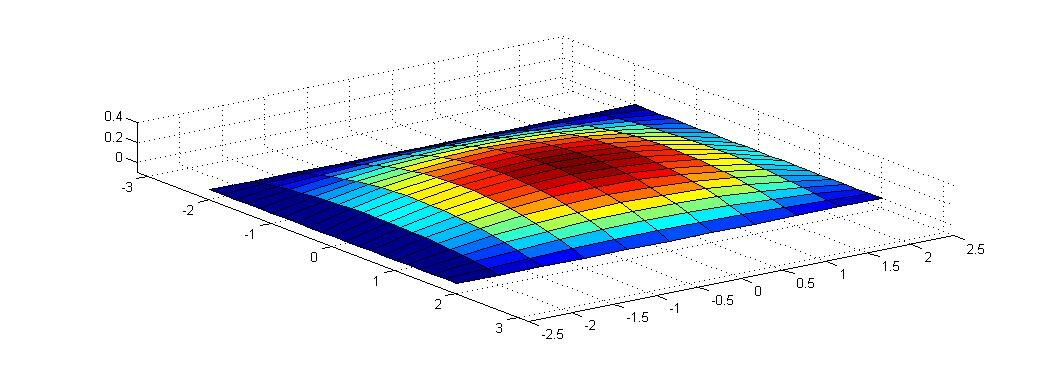

Вид на длинную сторону, на короткую и сверху:
|
| |
|
|
