Устройство металлических кровель.
Различают разновидности кровли из стали - черной кровельной и кровельной оцинкованной, кровли с устройством настенных желобов и без их устройства.
Кровельную листовую сталь применяют для покрытия крыш, при капитальном ремонте, а также для покрытия архитектурных выступов на фасадах зданий, различных свесов и карнизов.
Тонколистовая сталь для покрытия крыш малоэтажных домов применяется редко. Это дорогой материал, требующий в процессе эксплуатации систематического ухода.
Применение кровельной стали может быть оправдано лишь при покрытии сложных крыш, имеющих разные уклоны, криволинейные очертания, западающие углы, выступающие объемы и другие усложненные формы.
Вполне оправдано использование кровельной стали для изготовления карнизных свесов, ендов (разжелобков), защитных фартуков, водосточных труб, оголовков дымовентиляционных труб, подоконных сливов, крепежных кляммер.
В случае необходимости на кровле устраиваются ограждение металлическими перилами.
Кровельные листы изготавливают на мягкой отожженной стали - черной кровельной стали.
Для устройства металлических кровель чаще используются оцинкованные стальные листы.
Оцинкованные листы имеют двухстороннее покрытие толщиной 0,02 мм. Толщина листов от 0,45мм до 1 мм, шириной 710 мм, длина 1420 мм.
Масса листа в зависимости от его толщины колеблется от 3,5 кг до 8 кг.
Более подробно размер и вес стальных кровельных листов можно узнать здесь.
Заготовку листов для покрытия, а также деталей для различных элементов кровли выполняют на верстаке кровельщика.
Инструменты и приспособления, необходимые для кровельных работ показаны на рисунке.
Работы по устройству кровель начинают с заготовки листов и "картин".
Фасонные детали покрытий заготавливают заранее и соединяют отдельные листы в так называемые "картины".
Картины обычно состоят из 2-3 листов. Размер одного листа берут 1000х2000 мм.
Для заготовки фасонных деталей вдоль всех кромок листов отгибают фальцы, а затем листы по коротким сторонам соединяютв картины. лежачими фальцами
При небольших размерах ската можно заготовить картину длиной на весь скат и на крыше соединять только длинные стороны стоячим фальцем.
Металлические кровли из листовой стали укладывают на деревянную решетку из брусьев 50х50 мм, укрепленных на стропилах с шагом 250 мм или на сплошной настил из доски толщиной 19-25 см - по стропилам.
Под лежачие поперечные фальцы укладывают доски шириной 100-120 мм.
Расстояние между лежачими фальцами (при длине листа 142 см) равно 139 см.
Обрешетка может быть выполнена из доски толщиной 25-50 мм.
Расстояние в свету между досками не должно превышать 200 мм.
Иногда под стальную кровлю устраивают сплошную обрешетку с настилкой по верху толя или рубероида. Поглощая водяные пары, проникающие через чердачное перекрытие, они предохраняют кровельные листы от коррозии, продлевая срок их службы.
Листы (или картины) к обрешетке крепят кляммерами, которые изготавливают из обрезной кровельной стали.
Картины крепят кляммерами, прибивая их к обрешетке. Их заделывают в стоячий фальц и устанавливают по два на каждый лист600-700 мм. с шагом
Между собой картины (листы) соединяют при помощи фальцевых соединений.
На коньках кровель, по карнизам и на ендовах укладывают сплошной настил шириной 500-700 мм.
Карнизный край кровли удерживается Т-образными костылями, прибиваемыми по краю карниза через 700 мм.
Кровельные листы соединяют фальцами. Стоящие фальцы делают в соединениях, направленных вдоль ската, а лежачие - в соединениях, располагаемых поперек.
В зависимости от толщины листов длина отгиба фальцев различна.
Устройство двойных фальцев более трудоемко, однако соединение двойных фальцев более надежно и на пологих скатах предпочтительнее.
Картины укладывают на обрешетку так, чтобы лежачие фальцы размещались вразбежку. Это облегчает устройство стоячих фальцев по длинным кромкам.

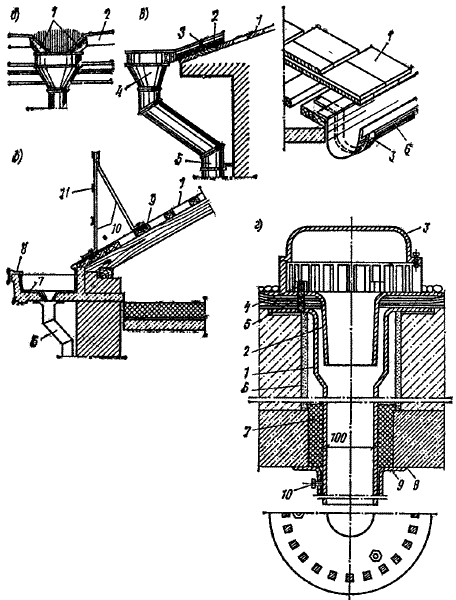

Настилку кровли начинают с устройства карнизных свесов и настенных желобов.
Размеры деревянных конструкций на рисунке даны условно - для крыш разных размеров они рассчитываются индивидуально. Как выполнить расчет стропил смотрите здесь.
Далее покрывают разжелобовки и скаты.
Работы завершают покрытием парапетов и других конструкций, выступающих из кровли.
В местах примыкания кровли к стене края листов вводят в борозду и закрепляют гвоздями. После этого борозды заделывают раствором или рейками.
При использовании черной (неоцинкованной) кровельной стали перед началом кровельных работ её очищают от окалины и покрывают с двух сторон два-три раза горячей олифой.
Вторую покраску за один раз производят уже по готовой кровле.
