Поворотно-откидной механизм оснащен: приподнимателем TREND с функцией блокиратора

Регулировка страховочного приподнимателя TREND:

•     Отпустить винт ключом TORX T15
•     Установить нужную высоту
•     Винт затянуть

Боковые положения приподнимателя:

•     Надавить штифтом Д=2мм на пружину внутри рычага
•     Перевести рычаг в рабочее положение

Регулировка по горизонтали и прижима створки на ножницах:
Шестигранный ключ диаметром 4 мм





Диапазоны регулировки на угловых петлях:
Шестигранный ключ диаметром 4 мм – регулировка по горизонтали и вертикали.

Регулировка на прижим:
Также шестигранный ключ диаметром 4 мм






Стандартные цапфы
Для строителей и монтажных бригад

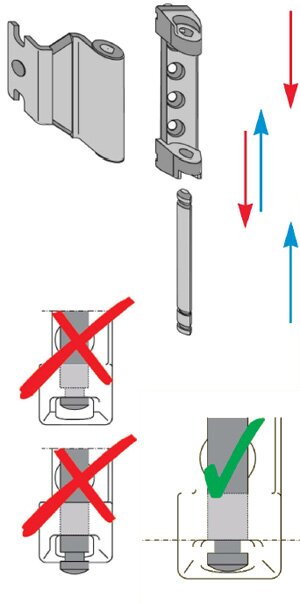

Снятие и установка створки окна:



Снятие: Фиксирующий штифт петли потянуть вниз при закрытой створке.












Установка: Вставить створку и закрыть окно (не замыкая ручкой).
Вдавить страховочный штифт.










Необходимо обязательно производить визуальный контроль положения фиксирующего штифта верхней петли. При отсутствии контроля возможно выпадение створки!








Использование


Положение ручки для продолжительного проветривания (воздухообмена) помещения.

Положение для кратковременного (интенсивного) проветривания или мытья окон. Открытую створку не оставлять без присмотра.

Замыкание, т.е. когда помещение на протяжении длительного времени не посещается, или когда нет необходимости в его проветривании.





Специальное исполнение для щелевого микропроветривания.

В тех случаях, когда окно, в виду его расположения, из-за сильного ветра или сквозняка хлопает в откидной позиции или же самопроизвольно открывается в поворотной позиции, в Вашем распоряжении всегда есть специальные принадлежности и приспособления.

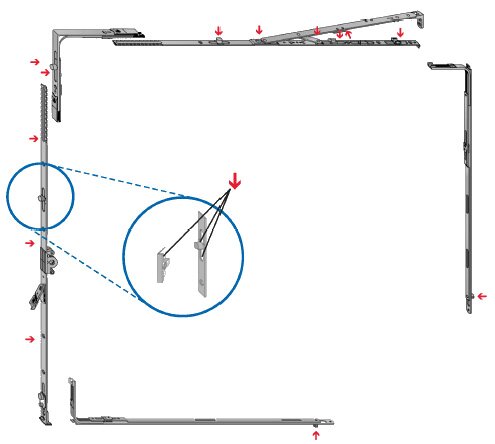

Для того, чтобы на качественном уровне сохранять функциональность и надежность поворотно-откидной фурнитуры вашего окна и створки, следует, как минимум ежегодно осуществлять следующие работы по уходу за окном:

    Элементы фурнитуры от которых зависит функциональная безопасность окна, следует регулярно контролировать на прижим на равномерных участках створки.

    Все движущиеся элементы и запирающие узлы поворотно-откидной фурнитуры необходимо смазывать.

    Для ухода за окнами следует использовать только те моющие средства, которые не вызывают повреждения (удаления) защитного слоя на фурнитуре.


Ответные планки и регулировочные цапфы следует смазывать солидолом или техническим вазелином.

В местах направляющих пазов следует капнуть пару капель масла расположенные внутри ригельные штанги.
