Изготовление выдвижного ящика+видео
В данном примере покажем принцип и метод изготовления выдвижного ящика для различной корпусной мебели. В описываемом примере ящик выполнен из ламинированного ДСП, в качестве донышка, использовано ламинированное ДВП. Корпус ящика скреплён с помощью мебельных конфирматов. Использованы роликовые направляющие. Типы направляющих в этом примере не принципиальны, так как здесь описывается только метод изготовления самого ящика, а не его установка в конкретное мебельное изделие. Различные типы направляющих могут повлиять только на некоторые линейные размеры выдвижного ящика, но не на сам принцип его изготовления.

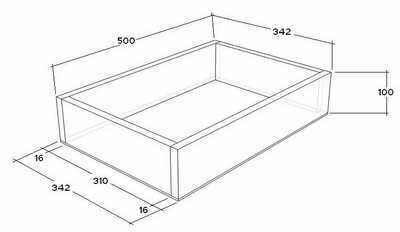

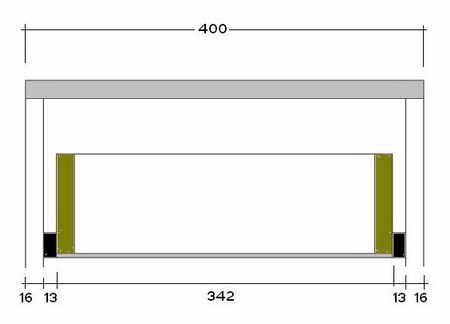

Эскиз и размеры выдвижного ящика.

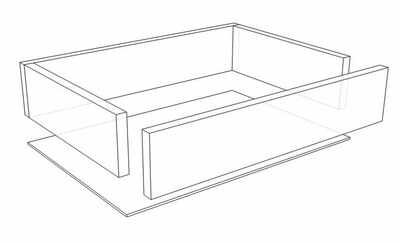

Схема сборки мебельного ящика.
Деталировка ящика для тумбочки шириной 400мм.
| Продольный | Поперечный | шт | Название детали. |
| 500 | 100 | 2 | боковина |
| 310 | 100 | 4 | перед, задняя панель |
| 500 | 342 | 1 | дно из ДВП |
Порядок изготовления и сборки выдвижного ящика.

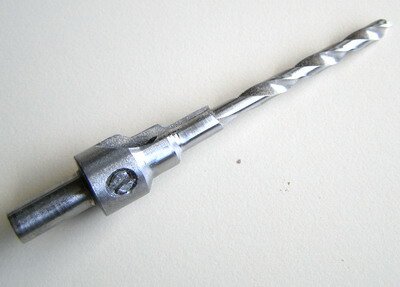

На ровной поверхности сборочного стола выставляем детали согласно эскизу сборки и сверлим с помощью конфирматного сверла сборочные отверстия под конфирматы.

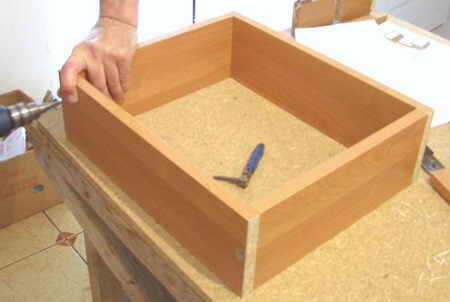

Скручиваем корпус ящика мебельными конфирматами с помощью шестигранника ручным ключём или с помощью шестигранной насадки и шуруповёрта.

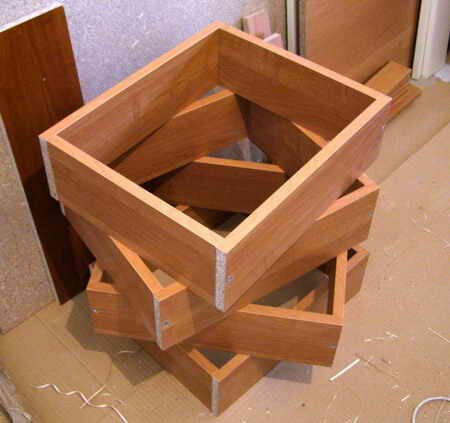

Собранные корпуса выдвижных ящиков.
Прибиваем дно из ДВП.

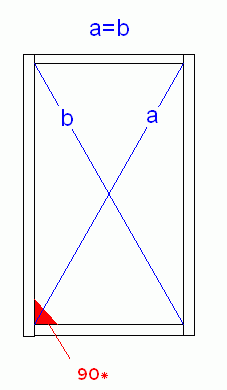

Пожалуй самый важный момент, это проверить угольником, не имеет ли ящик перекосов и все ли углы у него равны 90 градусов. Это можно сделать как угольником, или померить диагонали корпуса ящика. От того насколько точно собран корпус выдвижного ящика зависит и качество установки фасадов.

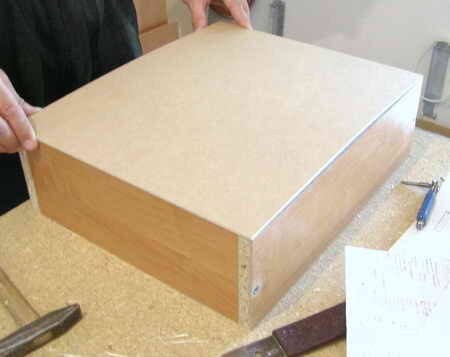

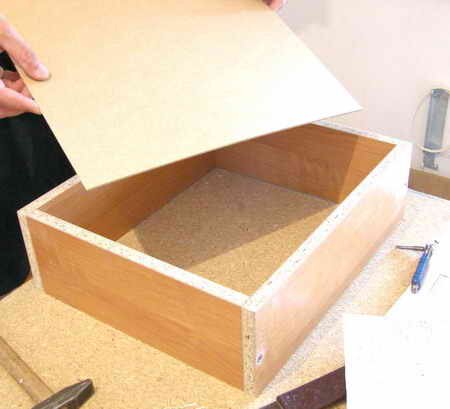

Укладываем ДВП и ровняем.

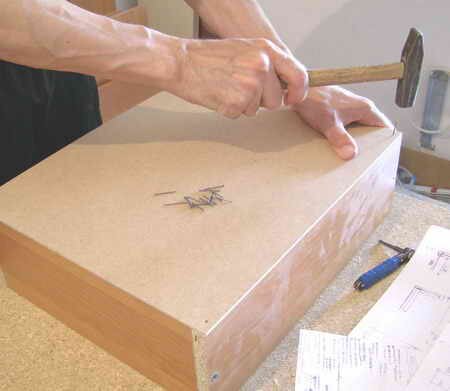

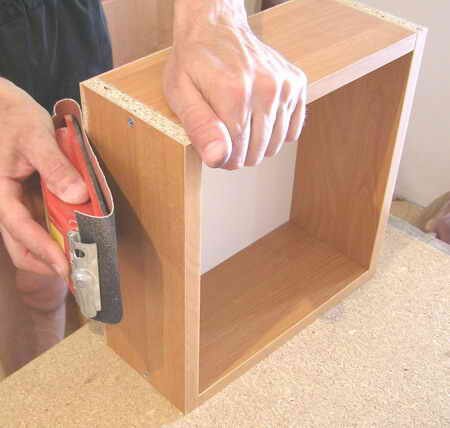

Прибиваем гвоздиками 25 мм, с шагом 8-10 см и немного подчищаем края (если надо).

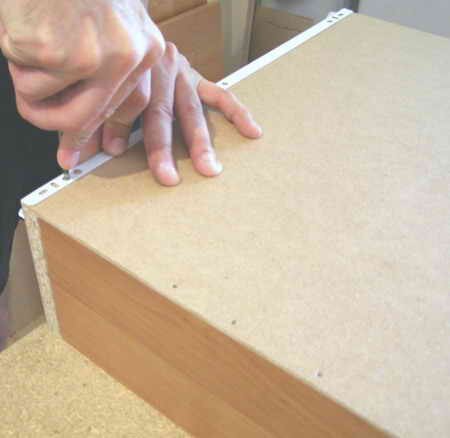

Устанавливаем направляющие: в данном примере это обычные роликовые направляющие на 500 мм. Прибиваем гвоздиками 25 мм, с шагом 8-10 см и немного подчищаем края (если надо).

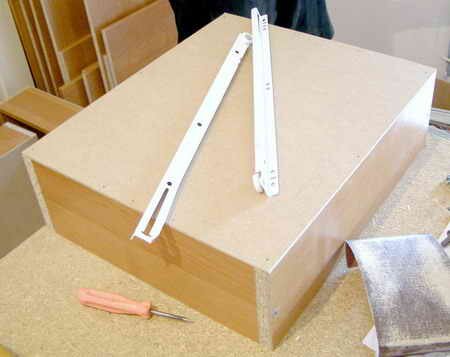

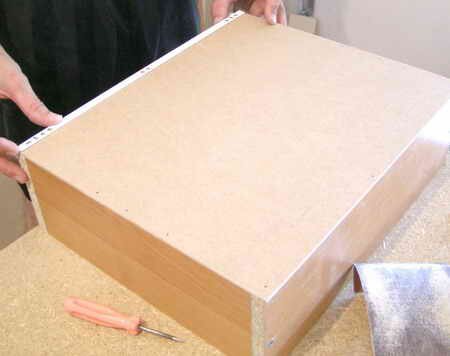

Примечание: Ролики в ответных полозьях на ящике должны быть ориентированы в одну сторону. Из комплекта отбираем ответные полозья и прикладываем.

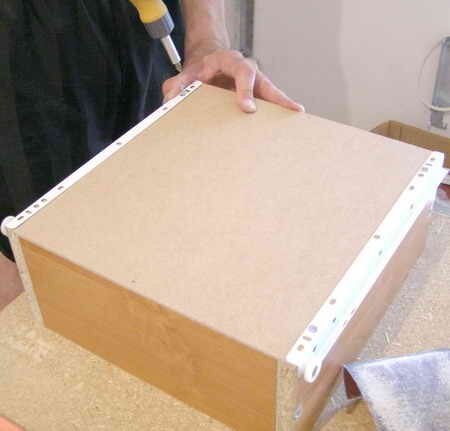

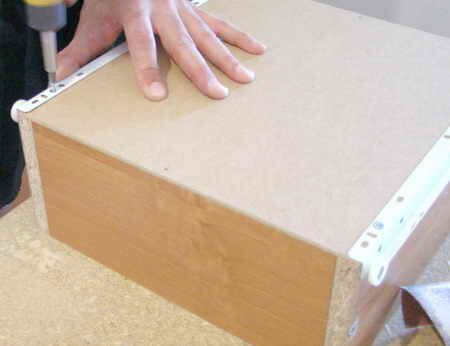

Накерниваем под саморез шилом и прикручиваем.

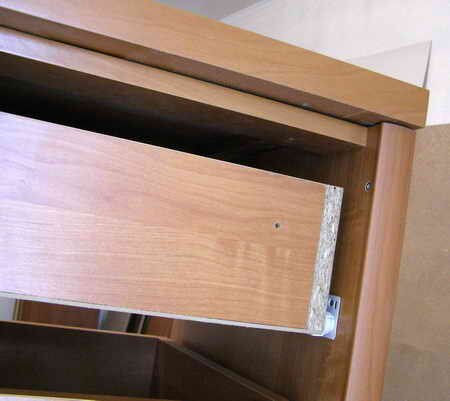

Ящик готов.
