Главная » Технологии ремонта » Сантехнические работы » Теплоизолированные трубы » Монтаж ремонтного термоусадочного рукава и поворотной гильзы теплоизолированных труб

---

При монтаже ремонтного термоусадочного рукава следует

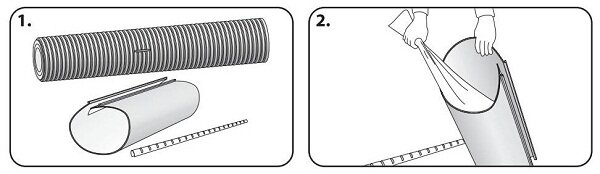

1. Зачистит наждачной бумагой кожух, удалит с него пыль.

2. Снять упаковочную пленку.

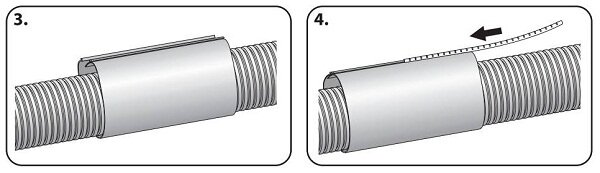

3. Разместит термоусадочный рукав на кожухе.

4. Надет фиксатор на термоусадочный рукав.

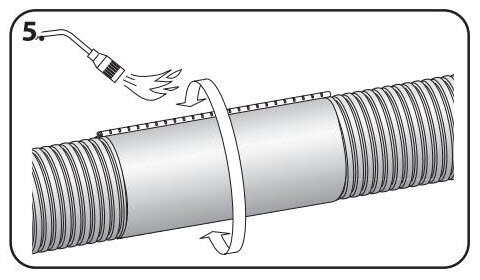

5. Сократит рукав мягким газовым пламенем. Держите пламя в постоянном движении.







Монтаж поворотной гильзы

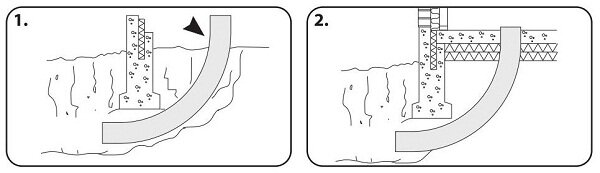

1–2. Зафиксироват поворотную гильзу в строительных конструкциях.

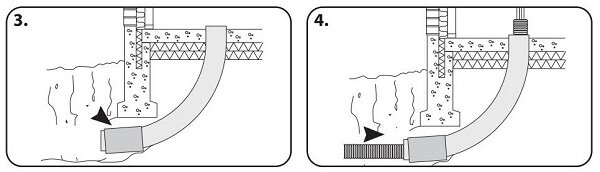

3. Надет на поворотную гильзу термоусадочный рукав.

4. Вставит трубу в поворотную гильзу на необходимую длину.

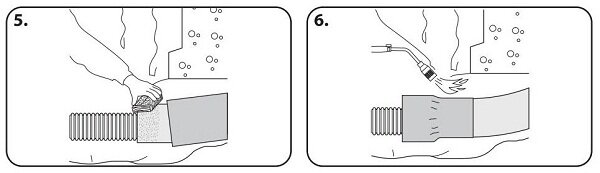

5. Зачистит поверхности гильзы и кожуха, располагаемые под термоусадочным кожухом наждачной бумагой, удалите пыль и надвиньте рукав.

6. Сократит рукав мягким газовым пламенем. Сократите рукав сначала у гильзы. Держите пламя в постоянном движении.

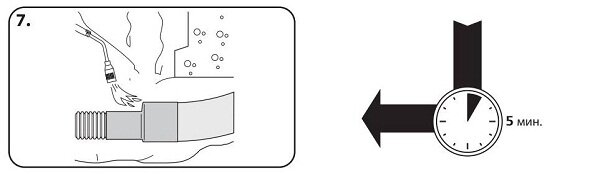

7. Сократит рукав мягким газовым пламенем со стороны трубы. Держите пламя в постоянном движении.







Радиусы поворота

Трубы	Радиус поворота, м
25–32/140	0,5
40–63/175	0,7
75/200	1,0
90/200	1,2
2x25/175	0,5
2x32/175	0,6
2x40/175	0,8
2x50/200	1,0
2x63/200	1,0
28+18/140	0,5
28+22/140	0,5
32+18/175	0,6
32+22/140	0,6
40+28/175	0,8
40+32/175	0,8
50+32/175	0,8
50+40/200	1,0
50+50/200	1,0

Радиусы поворотов соответствуют стандаpтным условиям при темпеpатуpе 20°С.  Напорные тpубы, находящиеся внутри трубных элементов, могут изгибаться с меньшими радиусами.
