Узнайте как делать выдвижной ящика с пазами на боковых частях.
Общепринятая схема ящика такова - боковины на всю глубину ящика, а фронтальная и задняя часть находятся между ними. Сделано это для того, чтобы скрыть все торцы заготовок. Снизу у ящика прикручен (прибит) оргалит (двп).
Данный тип ящика (с пазами) позволяет сэкономить время на сборку за счет отсутствия боковых креплений ДВП (что важно для поточного производства). В связи с этим боковые стенки имеют большую высоту, чем задняя и фронтальная. Примерно на 13 мм . 3мм идет на паз и 10мм – выпуск.
Расчет ящика.

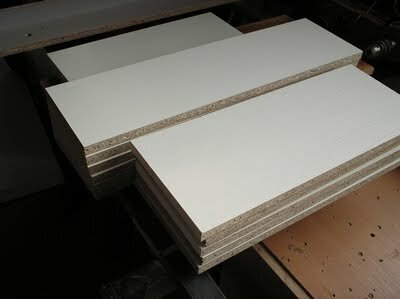

Глубина - она же длинна боковых сторон зависит от глубины секции в которой этот ящик находиться. Пусть она будет равна 500мм. Высота – зависит от высоты секции и количества в ней ящиков. Пусть она будет 113мм. Ширина – зависит от типа направляющих для ящика (для классических роликовых направляющих берется зазор 26мм).
Пусть проем, в котором будет установлен ящик равен 400мм. В итоге имеем: Боковые заготовки 500*113, фронтальная и задняя, внимание, 400(проем) – 26(направляющие) = 374(ширина ящика) 374 - 16 -16 (толщина боковых сторон) = 342мм
Итого фронтальная и задняя части равны 374 * 100 (113 -13)

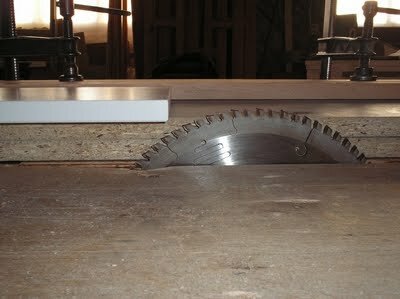

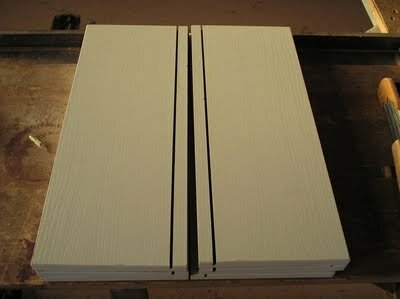

Выставляем размер на пиле и делаем пропил на боковых заготовках на глубину 8 мм.

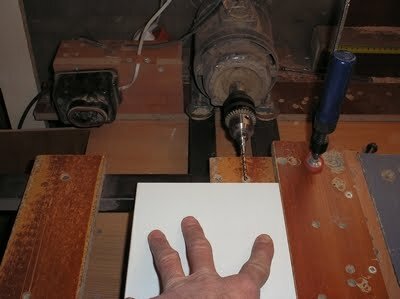

На присадочном станке выставляем размер (в данном случае 35мм)

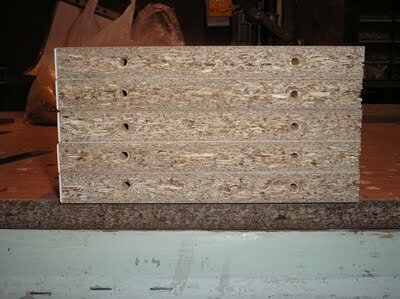

и сверлим торцевые отверстия во фронтальных и задних деталях ящика, с двух сторон, точно посредине. При узких деталях можно ограничиться одним отверстием.

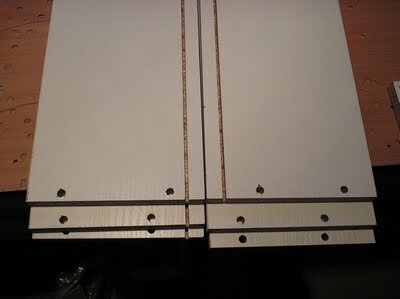

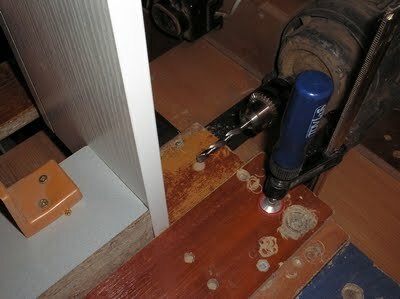

Меняем сверло на 8мм и, не меняя размера присаживаем боковые заготовки с пазами(не забывая что они больше).

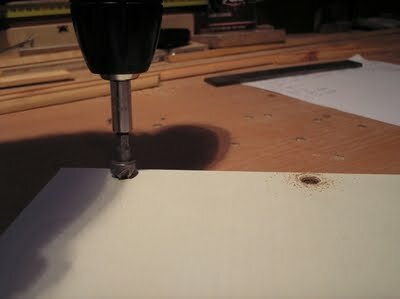

После чего, с наружной (лицевой) стороны заготовки, зенкуем отверстия для удобной посадки шляпки конфирмата (евровинта).

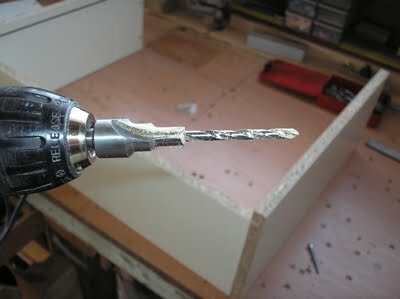

Такое раздельное сверление заготовок применяется для большой скорости и точности при сборке, однако можно использовать и конфирматное сверло, выполняющее все эти операции одновременно.

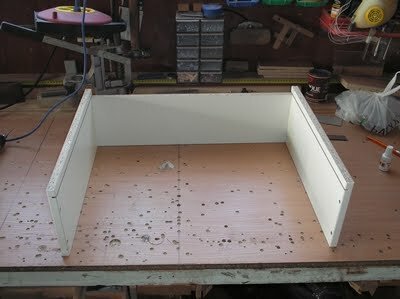

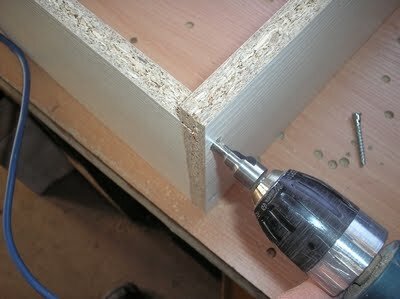

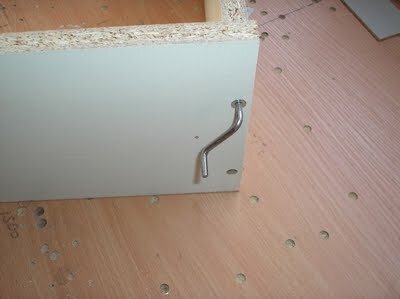

Скручиваем ящик (будем считать, что кромки уже наклеены) шуроповертом или конфирматным шестигранным ключом.

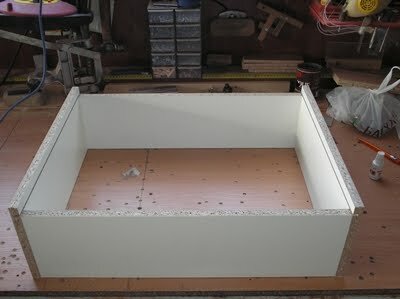

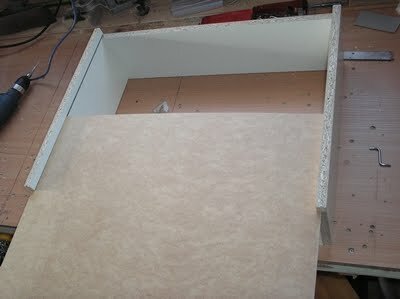

Рамка ящика собрана, вставляем оргалит.

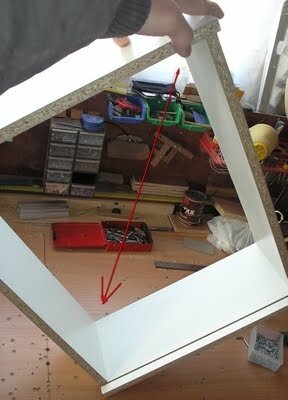

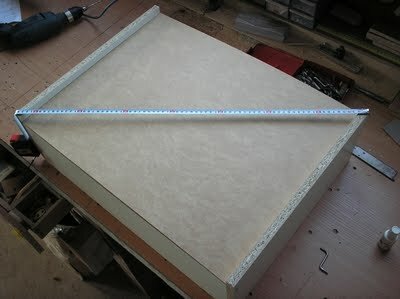

Выставление диагонали, чтобы ящик имел строго прямоугольную форму. Промеряем с одной стороны, после с другой. Допустимая погрешность – 0,5 мм.
Если диагонали различаются рамку сдавливают в направлении большей диагонали.

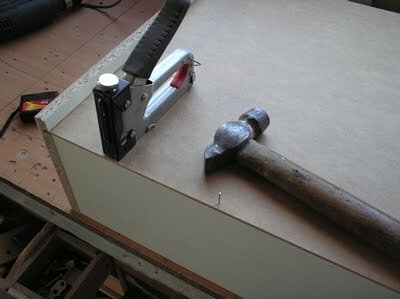

Когда диоганали совпадут, присоединяют дно несколькими контрольными гвоздиками или скобками.

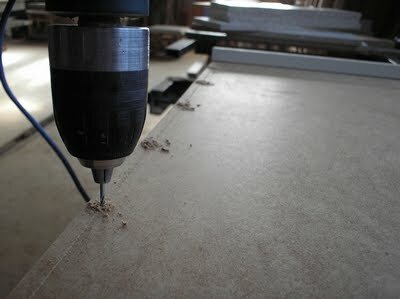

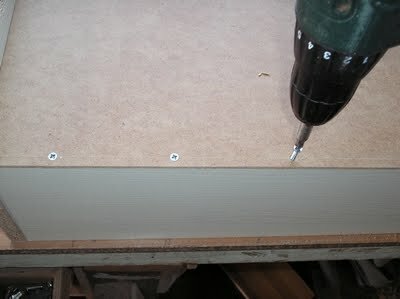

После чего перемеряют диагональ. Если она не сбилась – крепят уже основательно например саморезами 3*30, предварительно просверлив отверстие 2мм сверлом и раззенковав его.

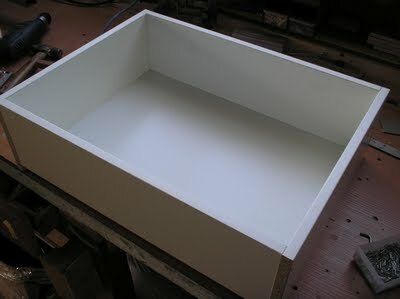

Готовый выдвижной ящик
