Размеры пиломатериалов, упомянутые в этом проекте являются номинальными размерами. Фактический размер или размер пиломатериалов будет меньше, чем номинальный размер. Например, кусок доски 100x50, когда будет отструган может быть размером 90x45.
Ниже приведены точные размеры и угловые распилы каждый кусок древесины, необходимой для построения сад место. Всегда сначала сократить длинные куски и обрежьте более короткие длины от отрезает.
 |
||

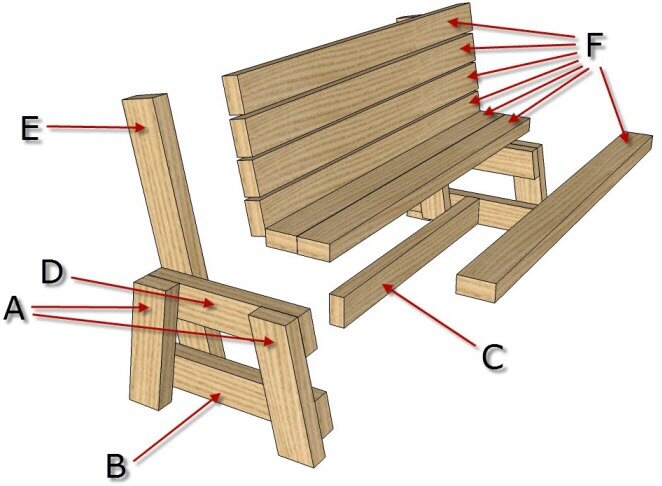

| Наименование детали | Размер, мм | Количество, шт |
| A | 366х150х50 | 4 |
| B | 565х150х50 | 2 |
| C | 960х150х50 | 1 |
| D | 485х150х50 | 2 |
| E | 760х150х50 | 2 |
| F | 1400х150х50 | 7 |
Вырезать все части реек по длине, а все углы должны быть 10 градусов.
Выложите один из конечных кадров на первом с двух ног первым, а затем в скобки ноги (B) и поддержки сиденья (D) на верхней части двух ногах, а затем заднюю поддержку (Е) на вершине этого. Позиция, как показано в плане обеспечения все концы находятся на одном уровне.
Держите кадр вместе с зажимами просверлить и закрепите болтом. (всего 4 шт 12мм болтов длиной 110 мм и 1 только 12 мм болт в длину 150 мм.) Это первый конец рамы в комплекте. Собирают второй конечный кадр таким же образом, как описано выше, но как зеркальное отражение первой. Закрепите деталь C между кадрами.
Закрепите гвоздями или саморезами планками (F) в рамках сидений, начиная с первого ламелей заподлицо с передним кромкам ног и нависающие часть сбоку должна быть 150 мм., зазор между планками примерно 10 мм. Собранную скамейку надо покрасить лаком 2-3 раза, между этапами лакировки стоит шлифовать.
