Главная » Технологии ремонта » Изготовление мебели » Проекты мебели - чертежи » Делаем фрезерный стол с ящиками для хранения

---

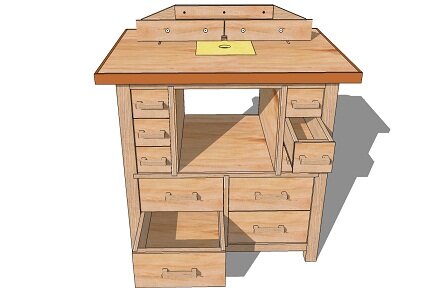

Представлен план чертеж фрезерного стола с большими и маленькими выдвижными ящиками. Используемые материалы: фанера, МДФ, лиственница и другие материалы.

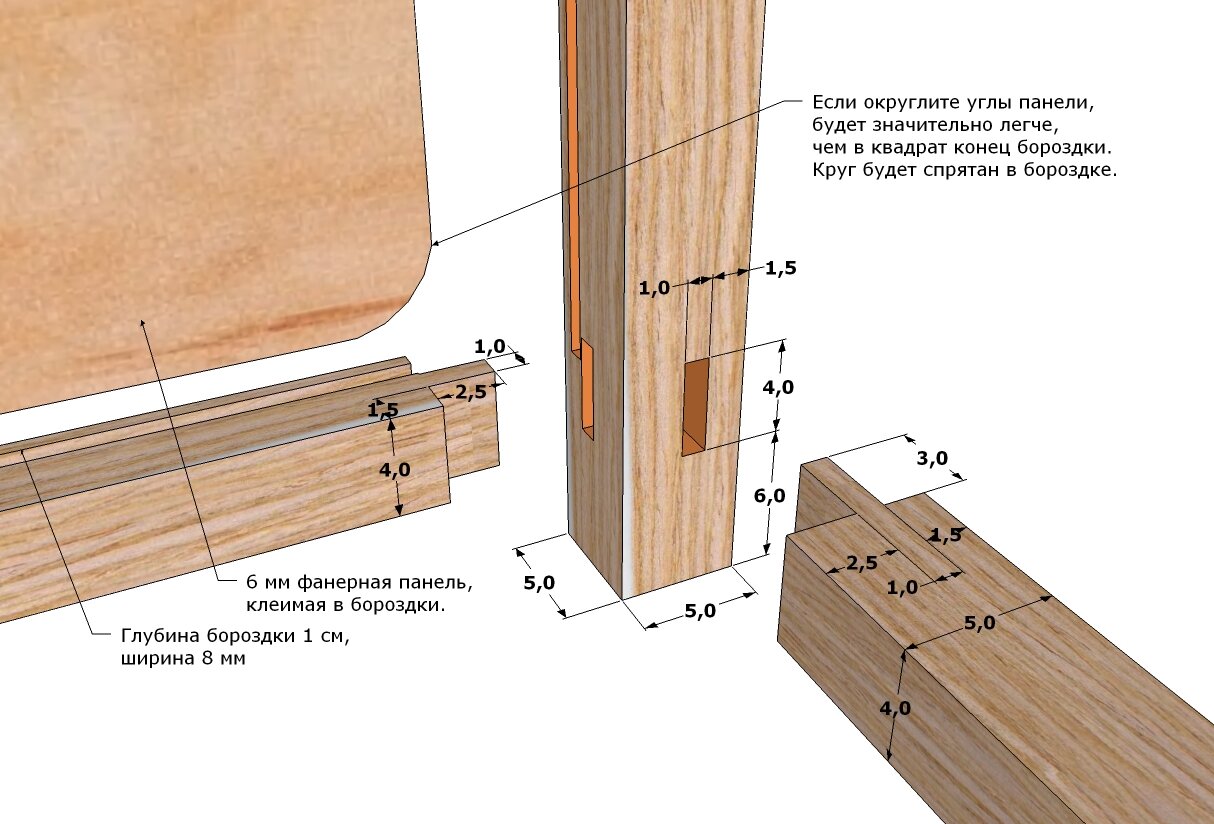

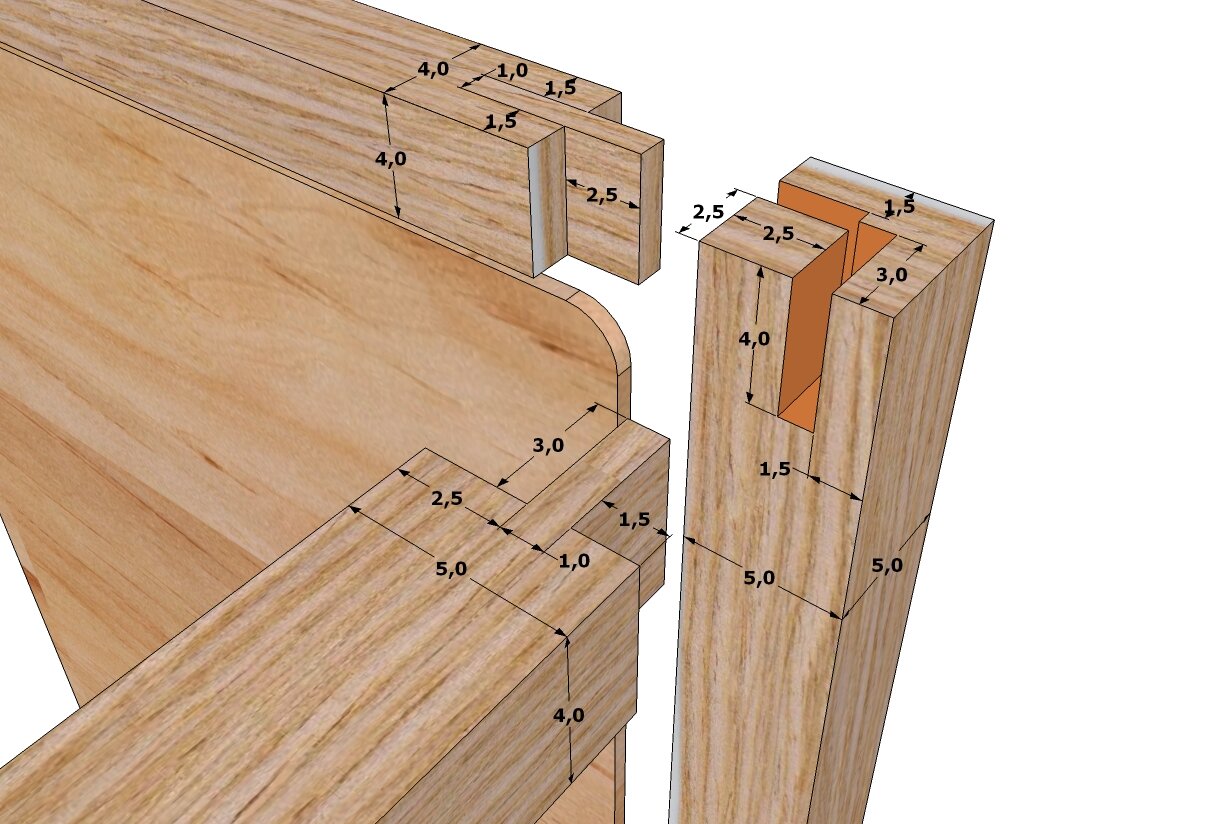

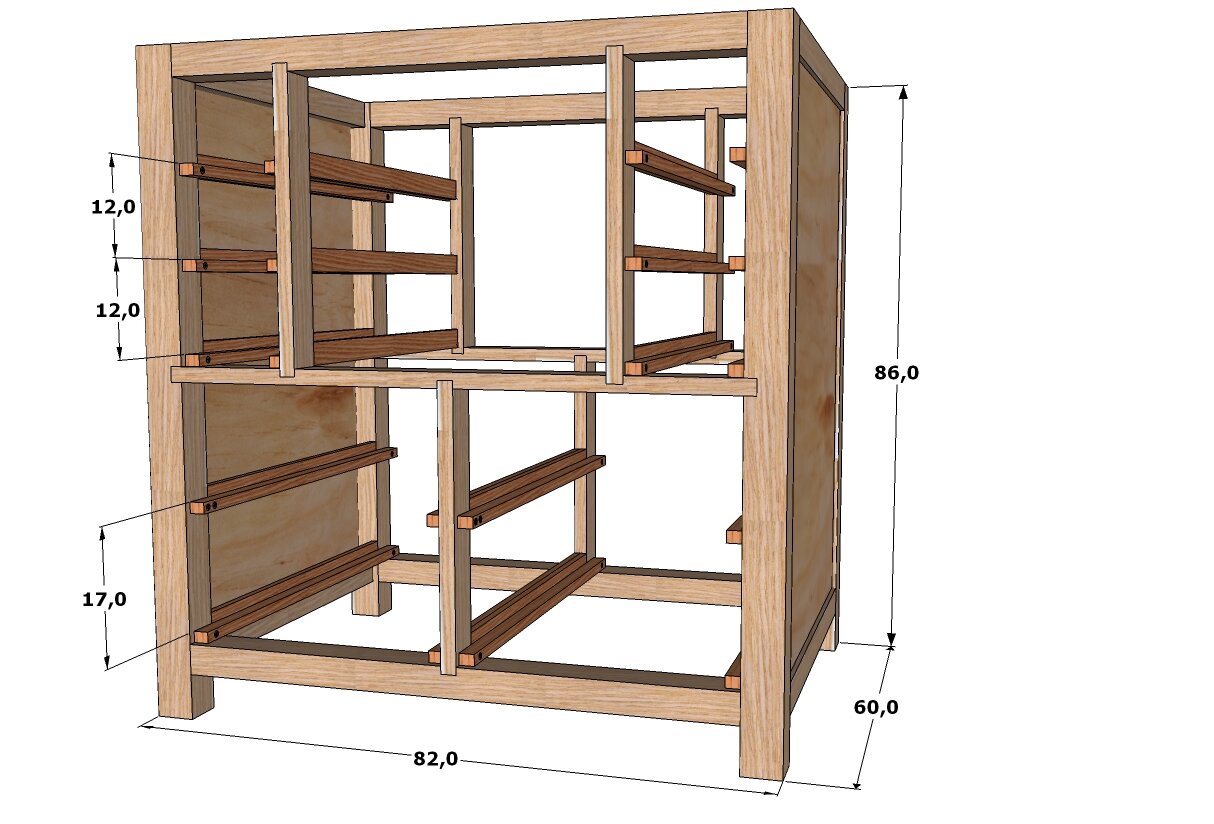

                                                                                                                                         Каркас
  Прежде чем начать, конечно изготовьте детали фрезерного стола.


№	Наименование	Количество, шт	Размер, см

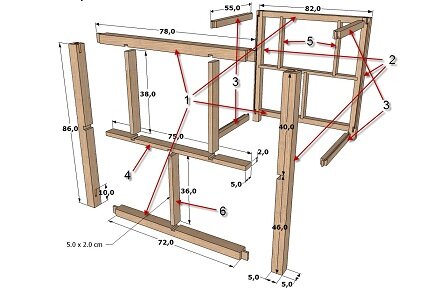

Каркас
1	Передние и задние горизонтальные рамы	4	5,0 х 4,0 х 78,0
2	Стойки	4	5,0 х 5,0 х 86,0
3	Горизонтальные боковые рамы	4	5,0 х 4,0 х 55,0
4	Передняя и задняя средняя горизонталь	2	5,0 х 2,0 х 75,0
5	Слева и справа от фрезерной машины на окна вертикальные	4	5,0 х 2,0 х 38,0
6	Между отступами на ящики вертикальные	2	5,0 х 2,0 х 36,0
Панели

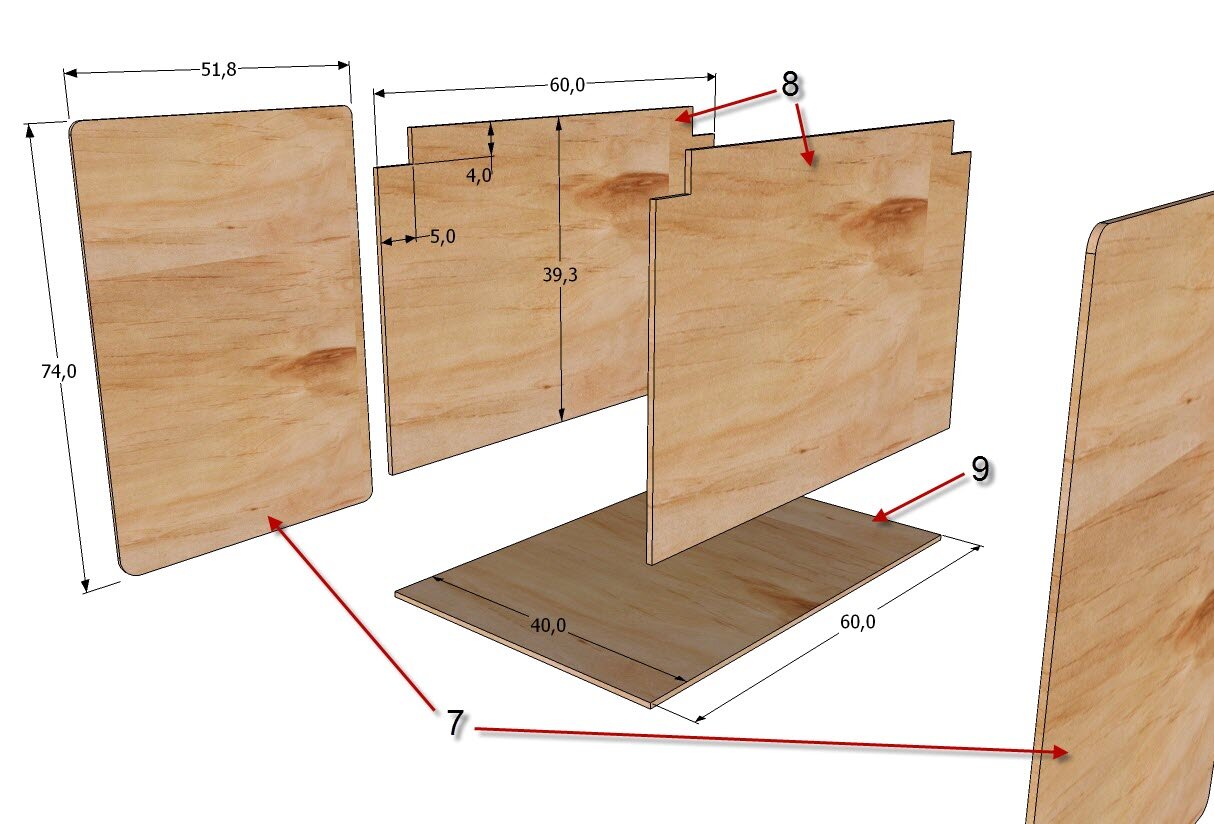

7	Боковые панели (фанера)	2	74,0 х 51,8 х 0,6
8	Окна боковой панели фрезерной машины (фанера)	2	60,0 х 39,3 х 0,6
9	Окна снизу фрезерной машины(фанера)	1	60,0 х 40,0 х 0,6

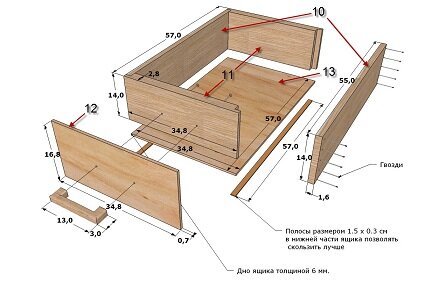

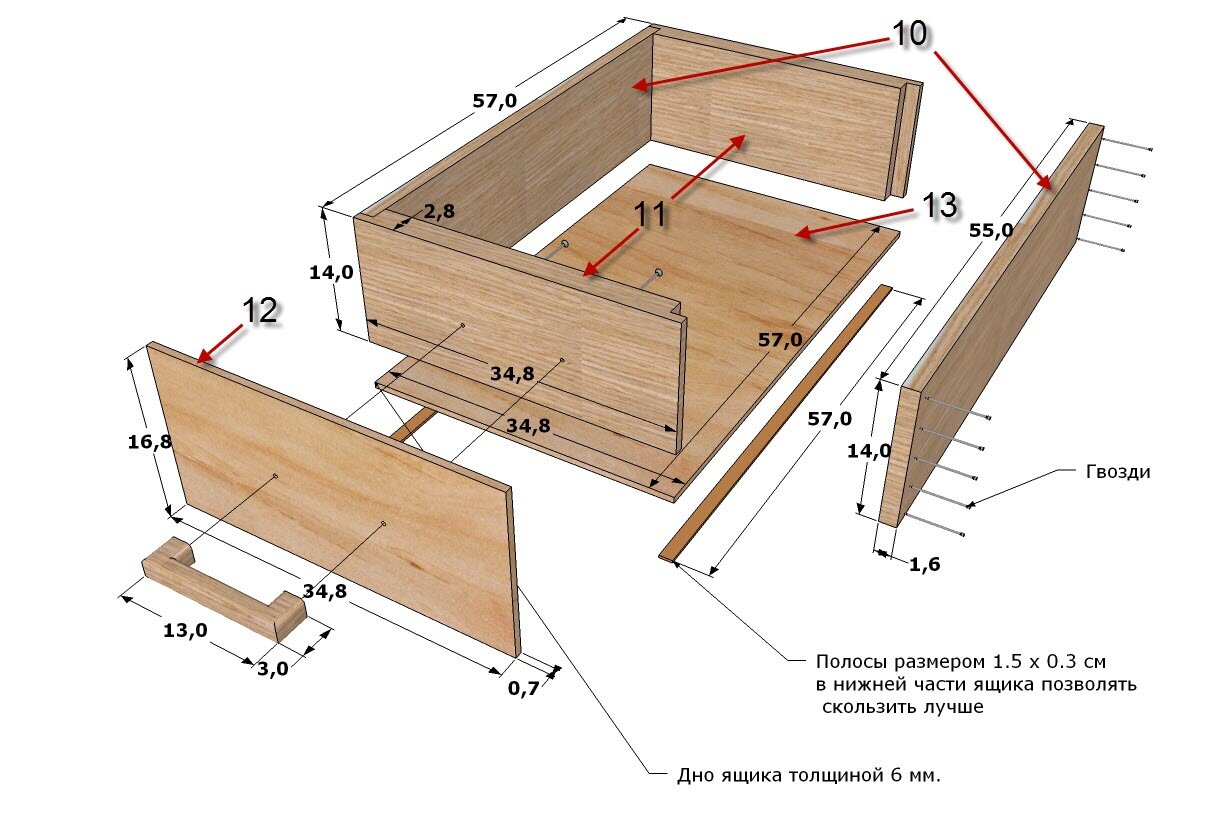

Большие выдвижные ящики
10	Длинная сторона ящика	8	55,0 х 14,0 х 1,6
11	Передняя и задняя боковины ящика	8	34,8 х 14,0 х 2,9
12	Фасад ящика	4	34,8 х 16,8 х 0,7
13	Дно ящика (фанера)	4	34,8 х 57,0 х 0,6

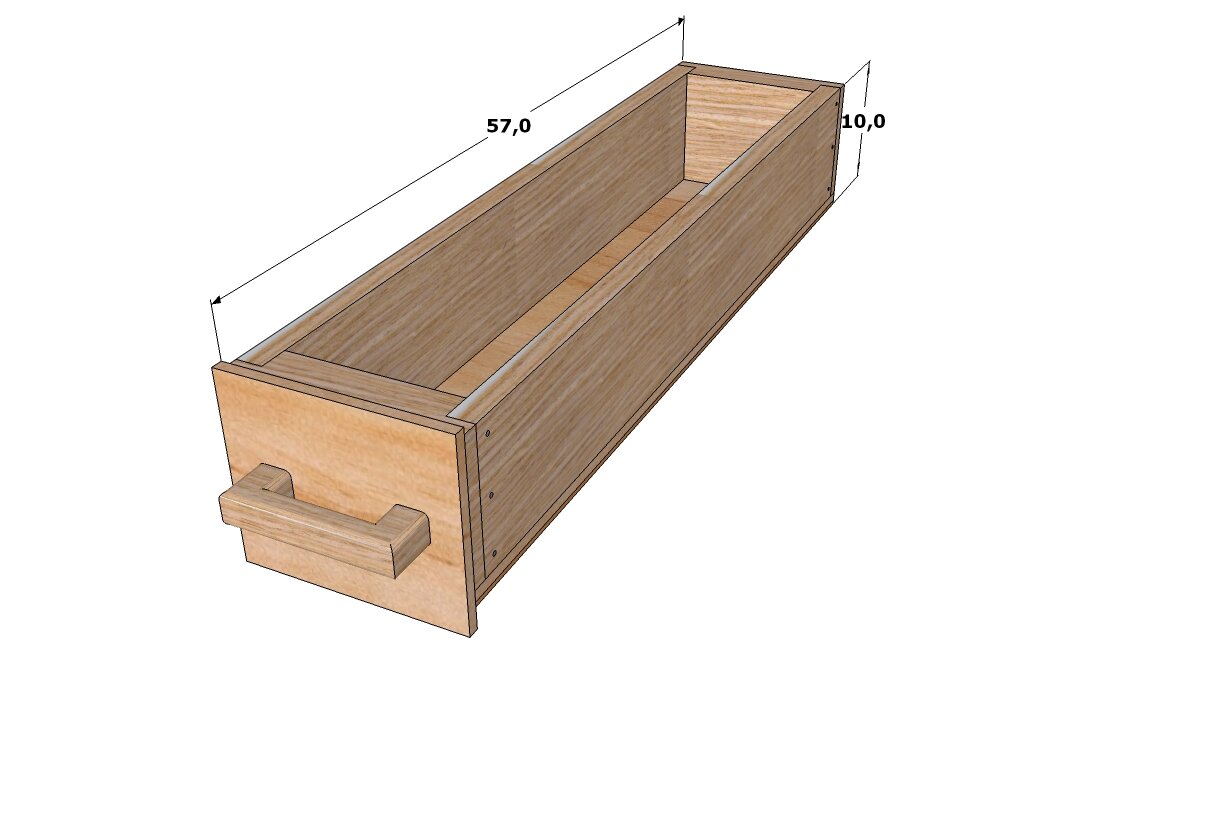

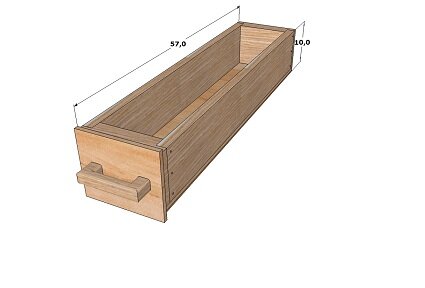

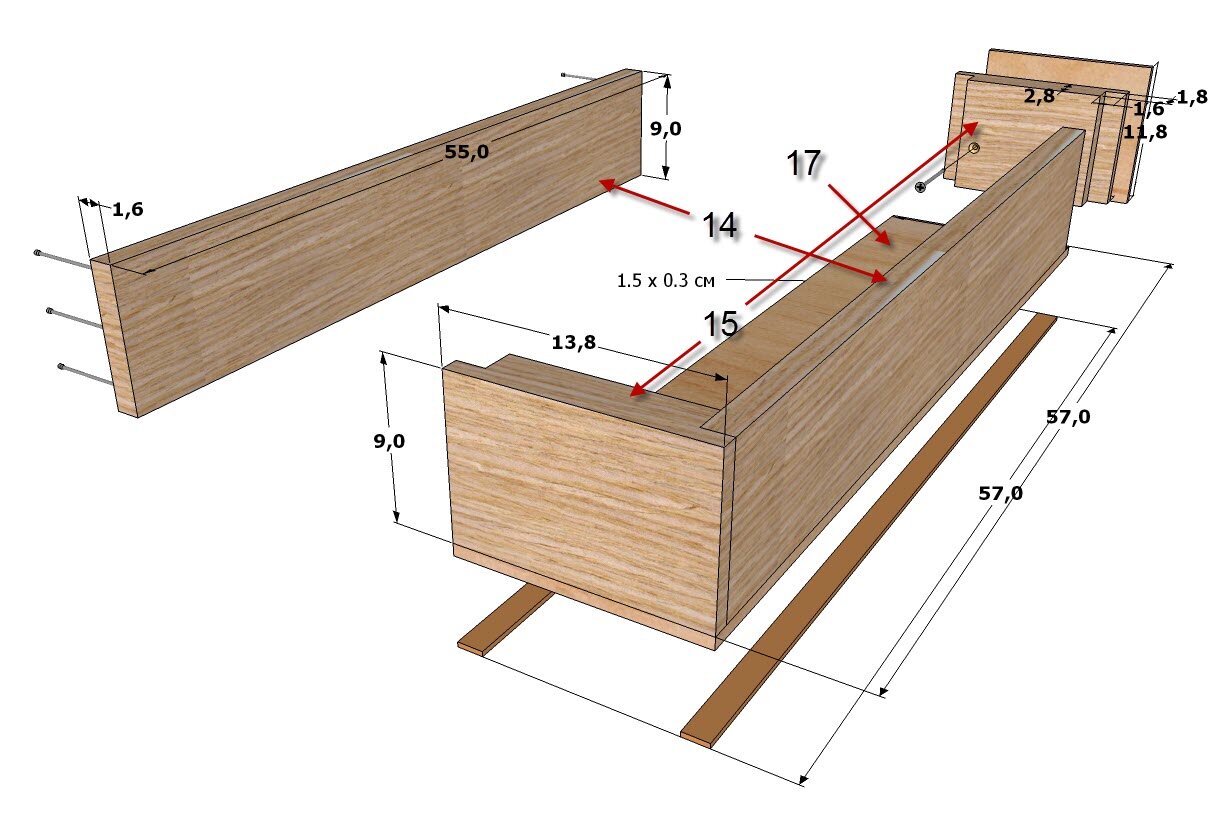

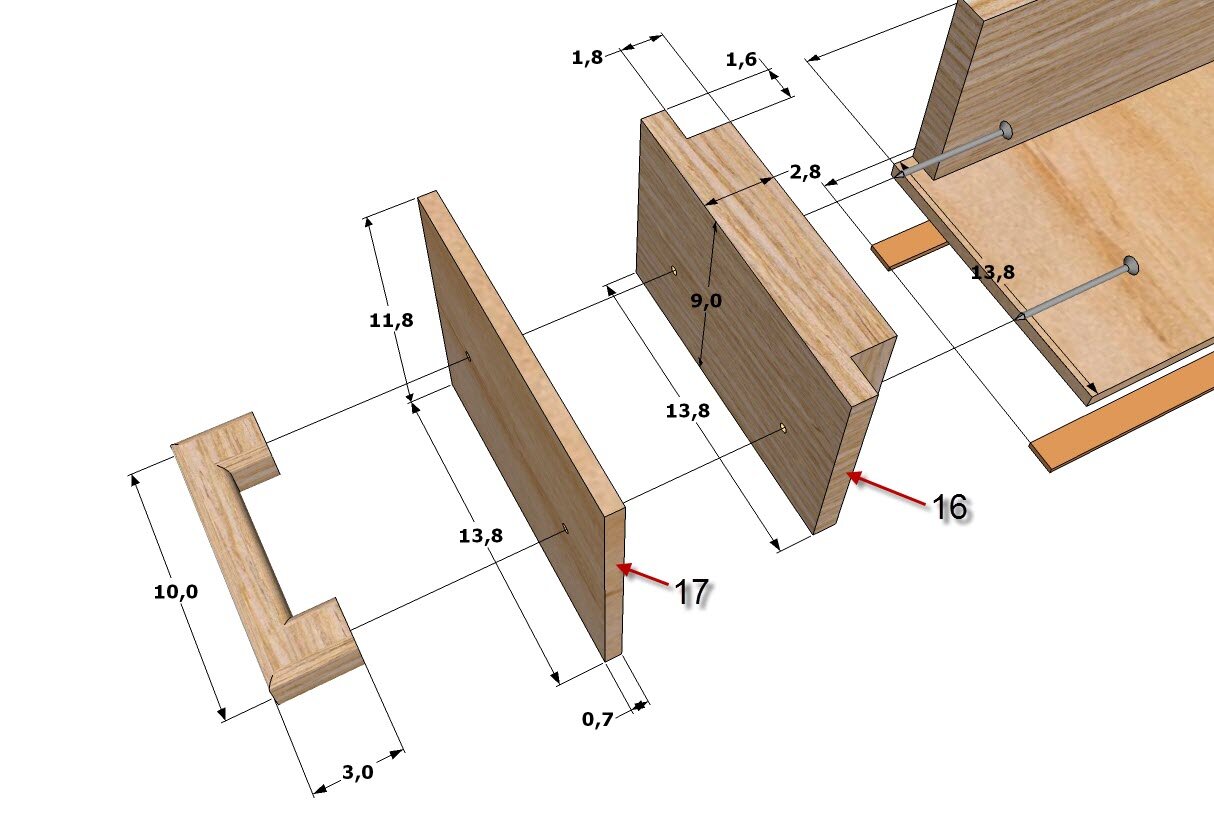

Меленькие выдвижные ящики
14	Длинная сторона ящика	8	55,0 х 10,0 х 1,6
15	Передняя и задняя боковина ящика	8	13,8 х 10,0 х 2,9
16	Фасад ящика	4	13,8 х 10,8 х 0,7
17	Дно ящика (фанера)	4	13,8 х 57,0 х 0,6

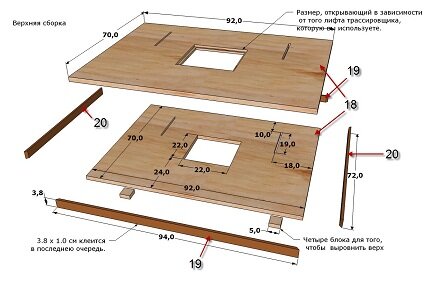

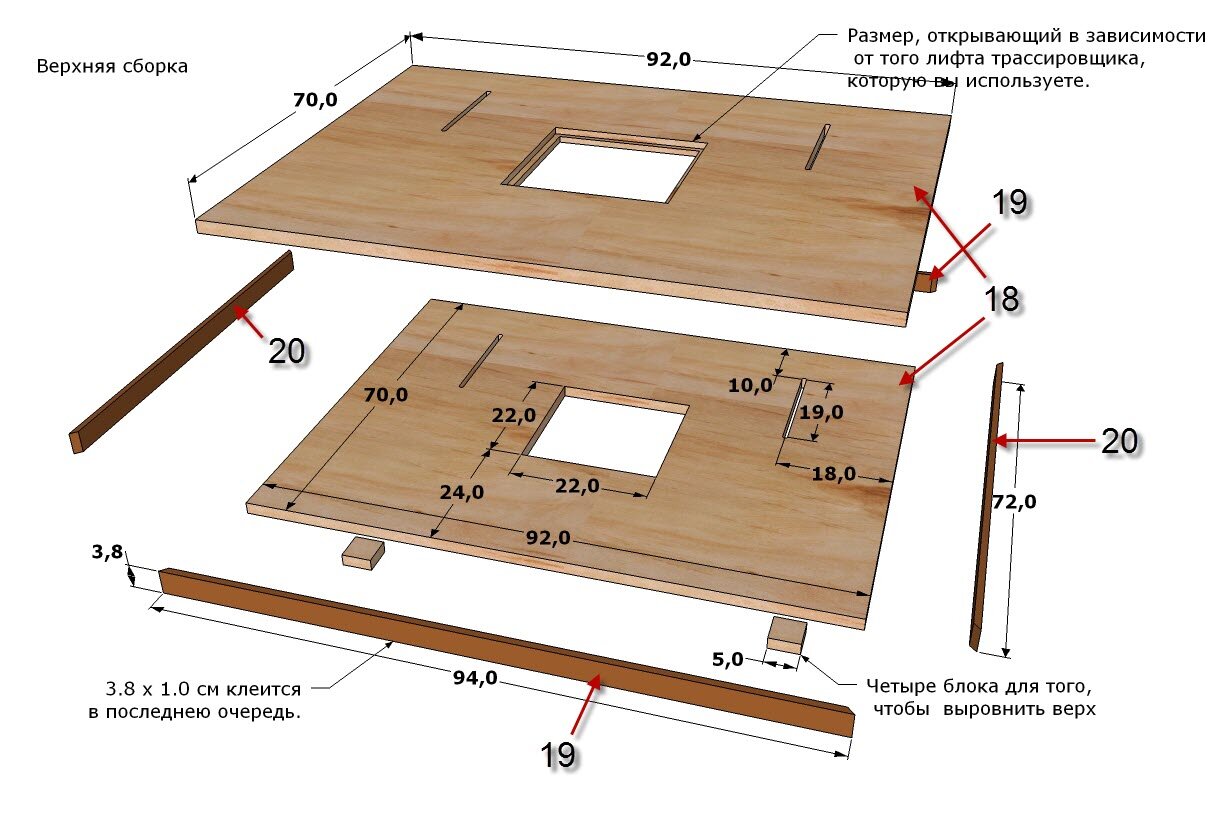

Столешница
18	Верхний слой (фанера или МДФ)	2	70,0 х 92 х 1,9
19	Отделка передней и задней части (использование лиственных пород)	2	3,8 х 1,0 х 94,0
20	Отделка боковин (использование лиственных пород)	2	3,8 х 1,0 х 72,0

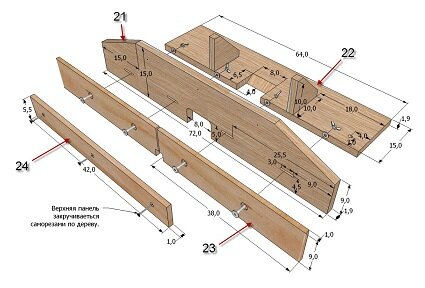

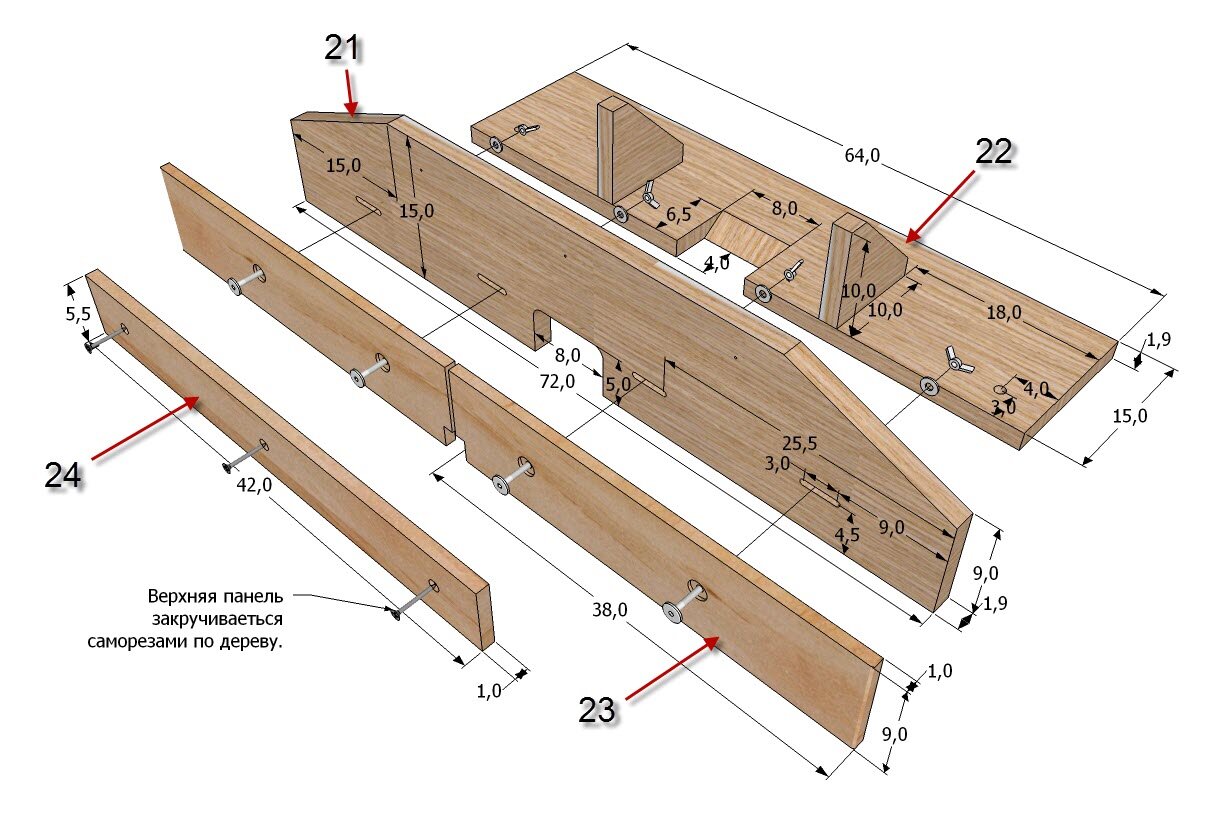

Упор
21	Стенка упора(фанера или МДФ)	1	72,0 х 15,0 х 1,9
22	Основание упора(фанера или МДФ)	1	64,0 х 15,0 х 1,9
23	Упор лица (использование лиственных пород)	2	38,0 х 9,0 х 1,0
24	Упор верхней грани (использование лиственных пород)	1	42,0 х 5,5 х 1,0
