Подготовка материалов и деталей
Материал
Понадобится ровная, оструганная доска, длиной 1550 мм, шириной 250 мм и толщиной 20 мм.
Доска должна быть сухой, ровной, без трещин и больших сучков, можно применить ламинированное ДСП, оно не требует обработки, но появится проблема облицовки кромок, что требует определённых навыков, дополнительного материала и инструмента.
Фурнитура
• Конфирматы с заглушками 8 шт.
Рис 3
•Шурупы по дереву 18 мм, диаметром 3.5-4 м, 12 шт.
•Уголки мебельные 6 шт.
Рис 4
Инструмент
•Лобзик
•Дрель
•Крестовая отвёртка
•Ключ для конфирматов
•Сверло диаметром 5 мм, 7 мм
•Наждачная шкурка крупностью 0,5-0,25мм
Нарезка деталей
Удобнее будет вырезать шаблоны из плотной бумаги, по ним разметить на доске нужную деталь, а уже потом выпилить лобзиком. Стойки самые сложные детали в этой конструкции и отнестись к их изготовления нужно внимательно. Небольшое отклонение от размеров может привести к перекосу всей конструкции, так как в дальнейшем разметка производиться от наружных сторон деталей.
Стойка 300 на 250 мм, 2 шт.
Ребро жёсткости 400 на 80 мм, 2 шт.
Сиденье 500 на 250 мм.
Разметка и сверление отверстий
По отметкам на рис.8 нужно просверлить на стойках отверстия диаметром 7 мм, под конфирматы (рис 8).
Сборка

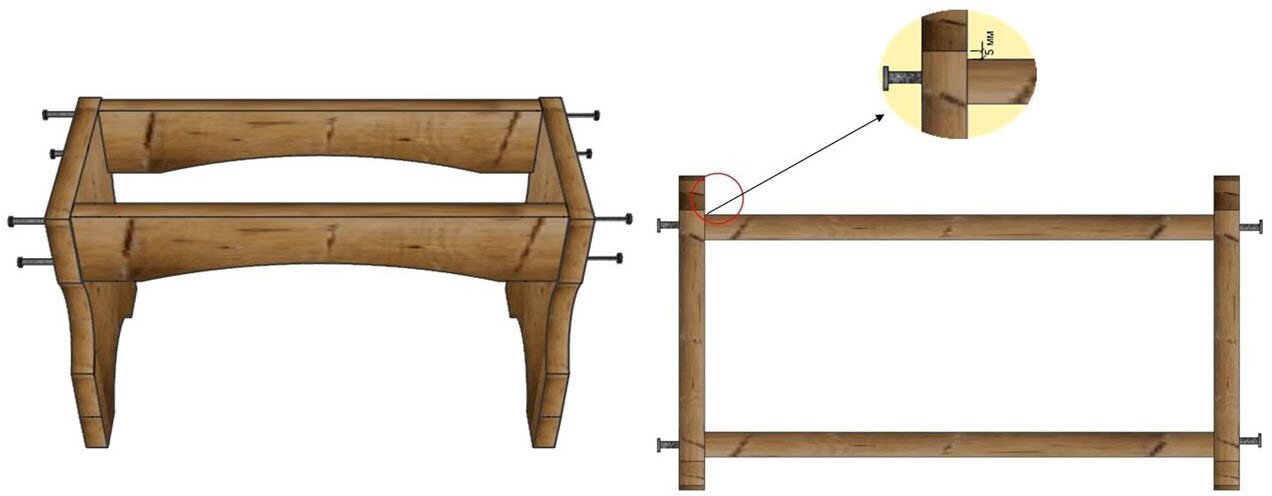

Совместить детали (рис 9), проверить соотношение деталей под угол 90 градусов и сквозь отверстия в стойках поочерёдно просверлить ход для конфирматов в рёбрах, диаметром 5 мм на глубину 50 мм. Затем в готовые отверстия поочерёдно завернуть крепёж, (рис 10).
Рис 9 Рис 10.
С тыльной стороны сиденья сделать разметку, (рис. 11).
С помощью уголков и шурупов по дереву, прикрепить сиденье к каркасу, предварительно сверлить не нужно, шурупы и так хорошо входят в дерево и крепёж будет плотнее, (рис 12 ).
В конфирматы вставляются заглушки, но это лучше сделать после покраски. На этом сборка закончена, скамейку нужно зашлифовать наждачной шкуркой и снять фаску на видимых углах деталей. Морилку наносить понемногу, равномерно втирая её в поверхность тканевым тампоном, при образовании пятен, места можно зашлифовать и повторить покраску. Лак лучше использовать масляный, в несколько слоёв с обязательной периодической сушкой каждого слоя.
