Водоснабжение и многоэтажных и индивидуальных жилых домов предназначено для обеспечения хозяйственно-бытовых и противопожарных нужд, а также полива выращиваемых растений на приусадебном участке. Водоснабжение может осуществляться из общественной водопроводной сети или из индивидуального колодца, скважины.
Водоснабжение обычно выполняется в следующем порядке:
- сначала определяют расчетную потребность в воде для дома или усадьбы;
- затем выбирают источник водоснабжения;
- намечают схему сетей водоснабжения;
- рассчитывают диаметры трубопроводов;
- и привязывают к местности трассы водопровода и, при необходимости, сооружения (насосные станции подъёма-подачи воды) на стройгенплане.
Привязка водопровода состоит в обозначении на стройгенплане мест подключения трассы водопровода к существующему источнику водоснабжения, сооружений на трассе водопровода (насосных станций, колодцев, гидрантов и др.) и раздаточных устройств и вводов к потребителям.
При наличии вокруг дома большого количества соседствующих зданий и сооружений следует максимально снизить пожароопасностьустройство колодца (или колодцев) с пожарными гидрантами, которые следует размещать с учётом возможности прокладки пожарных рукавов от гидрантов до места тушения пожара на расстояние не больше 150 м (для водопроводов высокого давления) и не больше 100 м - для водопроводов низкого давления. построек.
-
Внутренний водопровод - это система трубопроводов и устройств, обеспечивающая подачу воды к санитарно-техническим приборам, пожарным кранам и технологическому оборудованию, обслуживающая один дом или группу зданий и сооружений и имеющая общее водоизмерительное устройство от общегородской или любой иной местной сети водопровода.
-
Системы внутреннего хозяйственно-питьевого, производственного и противопожарного водопровода включают:
-
вводы трубопроводов в здания,
-
водомерные узлы,
-
разводящую трубопроводную сеть,
-
стояки трубопроводов,
-
подводки к санитарным приборам и технологическим установкам,
-
водоразборную арматуру,
-
смесительную арматуру,
-
запорную арматуру
-
и регулирующую арматуру.
-
-
В зависимости от местных условий и технологии производства в систему внутреннего водопровода включают насосные установки и запасные и регулирующие емкости, присоединенные к системе внутреннего водопровода.
-
Такие условия выполнялись до тех пор, пока строительством домов не занялись частные компании. В настоящее время, чтобы стоимость квадратного метра квартир была доступной, выполняется подводка сетей в квартиру без поквартирной разводки. Поэтому в зависимости от решения хозяина квартиры можно выполнить разводку или из стальных или из полимерных труб.
-
Сравнительную характеристику труб можно посмотреть здесь.
-
При устройстве водопровода внутри квартиры не требуется расчет потребности воды и расчет диаметров труб (т.к. на вводе дома уже стоит подводка сетей, рассчитанная на поквартирный расход воды).
-
Обычно для ввода в квартиру используют стальные трубы Dу=20...32 мм и на разводку по квартире - трубы Dу=15...20 мм. Где Dу - обозначается условный проход труб.
-
У полимерных труб диаметр условного прохода труб зависит от вида материалов из которых они изготовлены, но при сравнении ориентир ведется по Dу стальных труб, т.к. ввод в дом трубопроводов обычно выполняется из стальных труб, рассчитанных на высокое давление воды.
-
Стальные трубопроводы обычно монтируют из узлов и деталей, изготовленных в специализированных мастерских, или покупают в специализированных магазинах, продающих трубы и узлы к трубопроводам.
-
Трубопроводы из полимерных материалов также выполняются из узлов и деталей, но уже штампованных в заводских условиях из полимерных материалов специально для каждого вида полимерных труб.
-
Поэтому при выборе труб из полимерных материалов надо строго придерживаться однотипного вида труб и узлов, т.к. они рассчитаны на разные типы трубопроводов, в отличие от стальных труб и узлов, способных работать как с горячей (кипятком), так и с холодной водой.
-
Для определения потребности в трубах и узлах трубопровода, а также в водопроводной арматуре нужно иметь схему разводки трубопровода по квартире. Хорошо если такая схема (чертежи со спецификацией на трубопровод) у Вас есть. Если таких чертежей нет, то необходимо запросить их у подрядной организации, которая построила Ваш дом. Если же взять такую схему не у кого, то попробуем составить её сами.
-
Сначала необходимо определиться какая подводка (вводные сети) выполнена в квартире. Подрядные организации обычно выполняют подводку сетей в квартиру с заглушками.
-
Так в ванной комнате и кухне должны быть выполнены подводки горячей, холодной воды. В туалете - подводка холодной воды и канализационные стояки, если в туалете предусмотрен умывальник, то и подводка горячей воды. Вот от них и надо вести расчетную схему разводки труб.
-
При разметке мест прокладки трубопроводов:
-
необходимо ознакомиться с рабочими чертежами и сверить их с натурой на месте;
-
при отсутствии чертежей начинаем разметку линии сетей от углов помещений до мест установки сантехники и далее до подведенных стояков;
-
выполнить разметку мест прокладки трубопроводов с нанесением на стены мест пересечения трубопроводов и спуски к сантехприборам.
-
-
При замере и составлении черновых эскизов:
-
выполнить замеры по месту горизонтальных (вертикальных) длин участков трубопроводов и спусков к сантехприборам;
-
составить черновые эскизы с проставлением в них размеров и обозначений деталей.
-
-
При вычерчивании замерных эскизов:
-
сверить эскизы с рабочими чертежами (при вычерчивании эскизов по строительным чертежам);
-
сделать выборку и составление перечня деталей;
-
вычертить чистовые эскизы в 2-3-х экземплярах - для работы и покупки материалов и деталей, а также для архивного экземпляра;
-
составить спецификацию материалов - для покупки материалов, для работы и для архивного экземпляра.
-
-

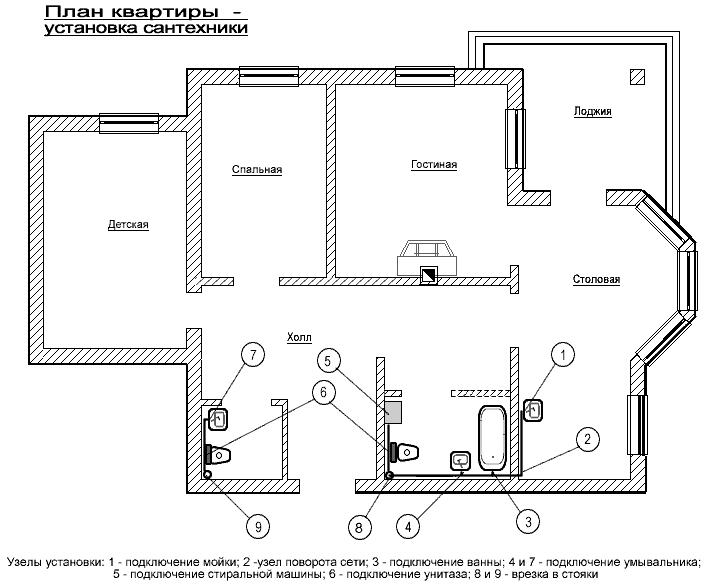

Примерный план разводки разводки будет такой:
-
На плане надо указать расстояние от мест разбора воды (раковина или мойка, умывальник, ванна) до углов помещений, и от углов помещений до мест подключения трубопровода на вводе в квартиру.
-
Затем Вам необходимо нарисовать условную схему установки сантехники по помещениям (кухня, ванная, туалет) и затем замерять в натуре длину от мест установки разбора воды до мест подключения труб. Вариант схем холодного водопровода смотрите здесь.
-
Спецификация материалов составляется (условно) так:
Таблица 1.
Спецификация материаловПозиция на схеме Наименование и характеристика материалов Диаметр, мм Тип или марка Ед. измер. Количество Цена за единицу, руб. Общая стоимость, руб. 1 2 3 4 5 6 7 8 Питьевой водопровод: (ПВ) 8, 9 Вентиль запорный муфтовый Ру=1,6 МПа d=25 15ч8р шт. 4 d=15 " " 4 Туалетный латунный кран поворотный настенный d=15 КТ 15 Д " 2 Смеситель для мойки d=15 ГОСТ... " 1 Смеситель общий для ванны и умывальника на гибком шланге тип СМ-ВУ-ШЛ ГОСТ... " 1 Трубы стальные водогазопроводные оцинкованные лёгкие d=25 ГОСТ 3262-(..) пог.м 12 d=20 " " 2 d=15 " " 27 Горячее водоснабжение: (ГВ) Вентиль запорный муфтовый Ру=1,6 МПа d=20 15ч8р шт. 1 d=15 " " 1 Трубы стальные водогазопроводные оцинкованные лёгкие d=20 ГОСТ 3262-(..) пог.м 2 d=15 " " 23 Хоз.-бытовая канализация: (К) Задвижка параллельная фланцевая с выдвижным шпинделем Ру=1МПа d=50 30ч6бр шт. 1 Фланец стальной плоский приварной Ру=1МПа d=50 ГОСТ 12820-(..) " 2 Трубы чугунные канализационные d=100 ГОСТ 6942.3-(..) пог.м 19 d=50 " " 26 Колено чугунное раструбное d=65 ГОСТ 5525-(..) шт. 2 Тройник раструбный чугунный d=100 " " 4 Ревизия чугунная d=100 ГОСТ 6942.24-(..) шт. 2 d=50 " " 1 Сифоны ревизии чугунные 2-хоборотные СФ110-Д ГОСТ - 6924-(..) " 2 Сан.-тех. оборудование: (СТ) 4, 7 Умывальник керамический полукруглый х х шт. 2 1 Раковина стальная эмалированная х х " 1 6 Унитаз керамический с низко располагаемым бачком с косым выпуском х х " 2 6 Бачок смывной керамический низко располагаемый с боковым выпуском х х " 2 3 Ванна чугунная эмалированная ВЧ-1800 в комплекте с выпуском, сифоном, переливной трубой х ГОСТ 1154-(..) " 1 5 Стиральная машина х х " 1 8, 9 Счетчики-водомеры для горячей и холодной воды (СХВ, СГВ или СВ) СВ-15Х, СВ-20Х, СВ-15Г, СВ-20Г х " 4 8, 9 Осадочные фильтры воды типа ВФ dу=15 ВФ-15 " 4 -
Теперь надо посчитать:
-
сколько метров труб и какого диаметра вам нужно купить,
-
какие нужны сгоны и поворотные колена,
-
сколько установить запорных вентилей и разборной арматуры,
-
на чем крепить сборку и установку систем.
-
-
И ещё, чтобы не иметь проблем со счетчиками-водомерами, рекомендуется установить фильтры перед ними. Замена забитых ржавчиной счетчиков обойдется дороже фильтров.
-
Если для Вас проблематично решение этой задачи, то просто на схеме укажите размеры помещений и расстояние от углов помещений до мест установки разбора воды. А в магазине по продаже сантехнических узлов и деталей Вам подскажут что и сколько надо купить, чтобы выполнить разводку по квартире.
-
Надо учитывать, что трубы берут с запасом, в зависимости от того на сварке будут выполняться работы или со сборкой на сгонах.
