Технология соединения на «ласточку»
|
Ключевую роль в новой технологии играет элемент соединения – «ласточка». Благодаря оптимальной форме она плотно входит в пазы соединений, а ее ребристые грани цепко «врезаются» в древесину, прочно стягивая детали подобно струбцине. «Ласточка» изготовлена из специального полимера, поэтому не подвержена влиянию влаги, воздействия температур и других факторов окружающей среды, что обеспечивает надежность и долговечность соединения.
Скрупулезное соблюдение технологии изготовления «ласточки», делает их точно соответствующими по форме и содержанию. Именно в этом главный секрет того, что соединение на «ласточку» практически исключает брак.
Технология соединения на «ласточку» предельно проста и предусматривает всего три операции:
детали торцуются;
фрезеруется паз;
детали стыкуются и соединяются.

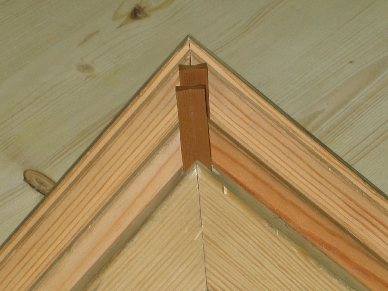

Фрезерование паза Соединение на «ласточку» Детали соединены
Применение технологии соединения на «ласточку», также используется для других элементов дома – окон, дверей, наличников, зимних садов, террас и др.
Оптимизация в производстве деревянных окон при подготовки деталей рамочной конструкции «ласточка» прочно стягивает и центрирует детали - не требуется дополнительных сборочных систем.
Эстетика. При соединении на ус деталей рамочной конструкции, это всегда красивый вид изделия, а прочность углового соединения обеспечивает элемент «ласточка».
Описание и иллюстрация процесса

Заусовка профиля Фрезерование под «ласточку»

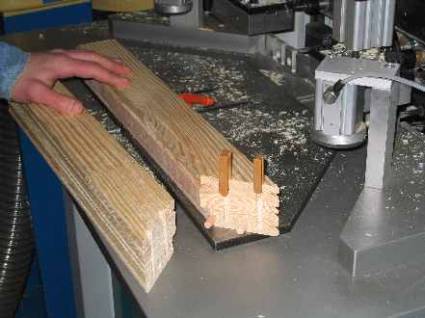

Присадка под круглый шкант Нанесение клея, установка шкантов
Применение "ласточек" в производстве оконных блоков
Угловые соединения створок и коробок по технологии выполняются на ус и различаются по направлению, количеству и размеру пазов под "ласточки" (размеру "ласточки"). На заусовку поступает готовый оконный профиль (брус профилированный по наружной и внутренней поверхности).
Заусовка выполняется (в зависимости от масштабов производства) на специализированных усорезных (двухшпиндельных) станках.
Наиболее распространенные способы сборки оконных блоков:
а) Горизотальный паз под ласточку W4
Для того, чтобы обеспечить точность предварительной сборки перед запрессовкой "ласточки", в торцах деталей переплета фрезеруются пазы под плоский или круглый шкант с помощью ручного фрезера фирмы или ручной присадочной машины.
В этом случае используются специальные "ласточки" размера W4 (длина 40 мм) и W4 (длина 60 мм). Сборка производится в два этапа:
установка шкантов и нанесание клея и предварительная сборка;
окончательная сборка - запрессовка ласточек.
Сразу после сборки створки и коробки отправляются на дальнейшую обработку (установку фурнитуры и т.д.) - без выдержки в ваймах.
б) Два горизонтальных паза под "ласточку" W3

Здесь используется то же оборудование, что и в первом случае, и только "ласточки" другие - W3 (длина 52 мм).
в) Окна "Ласточка" или система BKS
Окна "Ласточка" - это деревоалюминиевые окна, технология сборки которых разработана фирмой Hoffmann.
В деталях коробки оконного блока фрезеруют по два паза под "ласточки". Один из них фрезеруется под типоразмер W2, второй - под W3. Кроме того, в целях облегчения сборки и повышения прочности углового соединения сверлятся еще и по два паза под круглый шкант. В деталях створки - по три паза под "ласточки" (один - под W2 и два - под W3) и два паза под круглый шкант.
После окончательной отделки и сборки створок и коробки на них с наружной стороны устанавливается на специальных клипсах защитный алюминиевый профиль. Такие окна более долговечны, чем обычные, не требуют особого ухода и прекрасно вписываются в любой интерьер, особенно благодаря использованию оконного профиля, облицованного шпоном ценных пород древесины.
|
|
