Делаем табурет - чертеж

В данной статье чертеж обычного табурета размером 320х320х450 мм, крышка 320х320 мм представлена планками, при желании сделайте цельной.

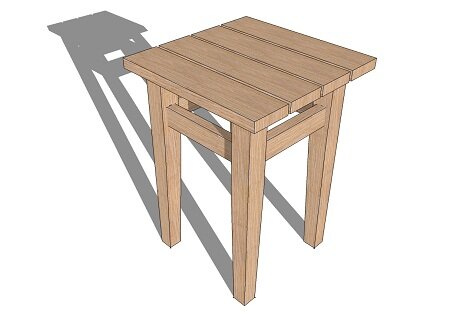

Делаем табурет - чертеж

Состоит из деталей.


НаименованиеРазмер, ммКоличество, шт
1
Ножка
410×40×404
2
Планка крышки 320×75×204
3
Царга
 205×40×204
4Планка к крышке260×40×202


  • Детали планка крышки 2 и планка к крышке 4 (кратные) проходят черновую торцовку: брус распиливается в нужный размер с припуском по длине 15÷30 мм.
  • Продольный раскрой деталей планки крышки 2 и планки к крышке 4: раскрой широкой заготовки в продольном направлении на требуемую ширину.
  • Для создания базовых поверхностей у деталей планки крышки и планки к крышке применяется операция строгание (фугование) — в угол 2 стороны.
  •  Строгание с прижимом (2-ая пласть): планка крышки 2 и планка к крышке 4 обрабатываются в размер по толщине и ширине.
  • Продольный раскрой второй кромки планки крышки 2 и планки к крышке 4.
  • Строгание в угол выполняется для планки крышки 2 и планки к крышке 4 — две фаски с лицевой стороны.
  •  Чистовая торцовка планки крышки 2 и планки к крышке 4.
  • После разметки просверлите в планке к крышке 4 отверстия диаметром 4 мм под шурупы-саморезы, диаметром 8 мм — под шканты.
  • Сборка деталей планки крышки 2 и планки к крышке 4 на шурупы-саморезы 3,5×30 мм.

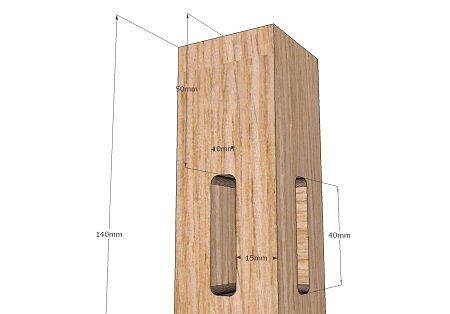

табурет - ножка  табурет - ножка
  • Детали ножки 1 и царги 3 проходят следующие этапы обработки: черновая торцовка, продольный раскрой, строгание (фугование) в угол 2 стороны.

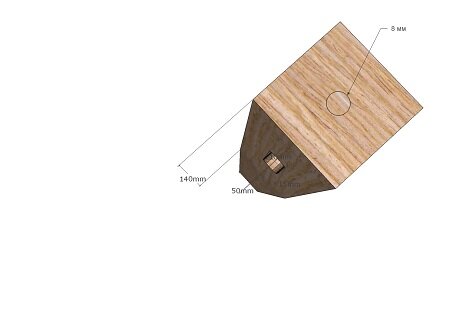

табурет - ножка
  • Ножку 1 обрабатывают, выполняя строгание с прижимом (вторая пласть и кромка), разметку пазов, скосов и отверстий под шкант, чистовую торцовку, строгание скосов опор с двух сторон, сверление пазов и отверстий диаметром 8×18 мм под шкант.

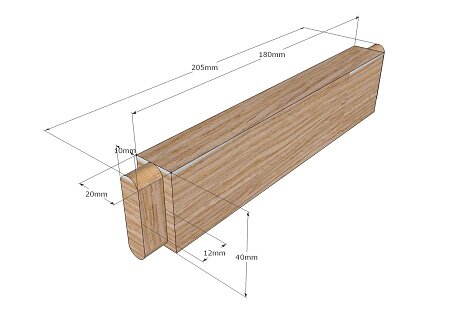

табурет - царга
  • Царгу 3 обрабатывают, выполняя строгание с прижимом (вторая пласть, две кромки), чистовую торцовку, обработку заплечиков с двух сторон, фрезерование концевой фрезой по пласти — обработка шипов в размер S паза, доработку шипа вручную под размеры пазов.

Делаем табурет - схема сборки

  • Делайте предварительную сборку деталей 3+1, затем сборку изделия на клей и шканты и отделку изделия.
