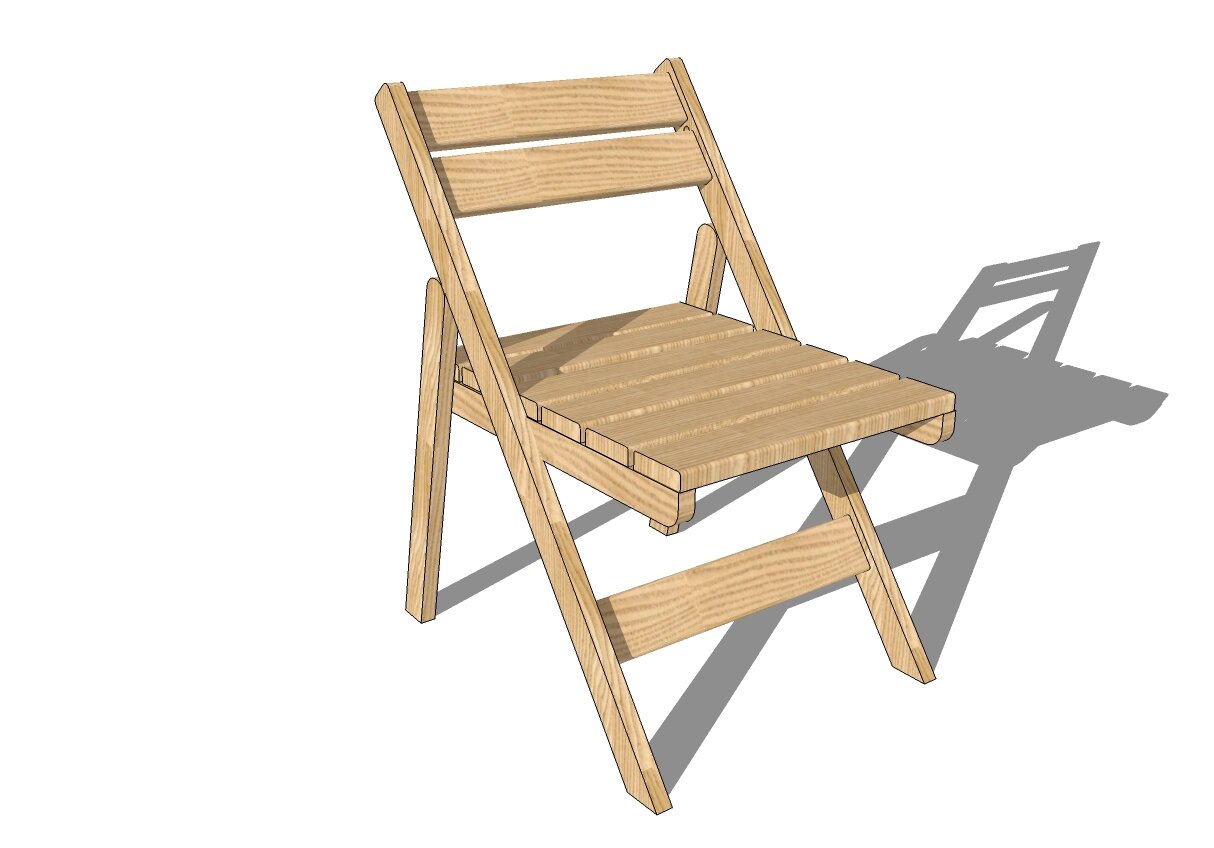

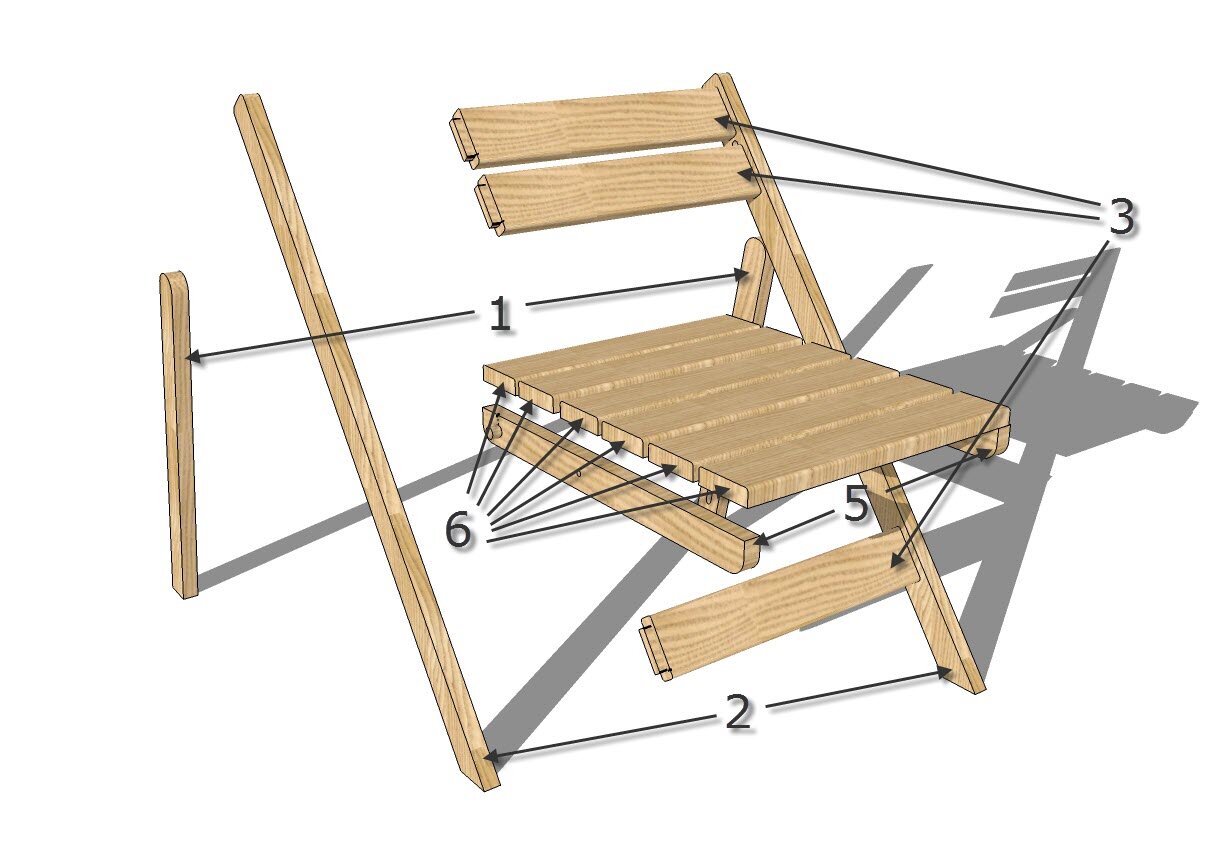

Представлен чертеж складного стула, лучше изготовит из древесины лиственных пород, состоит из деталей.


№	Наименование	Размер, мм	Количество, шт

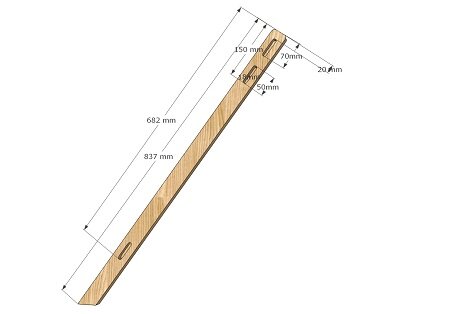

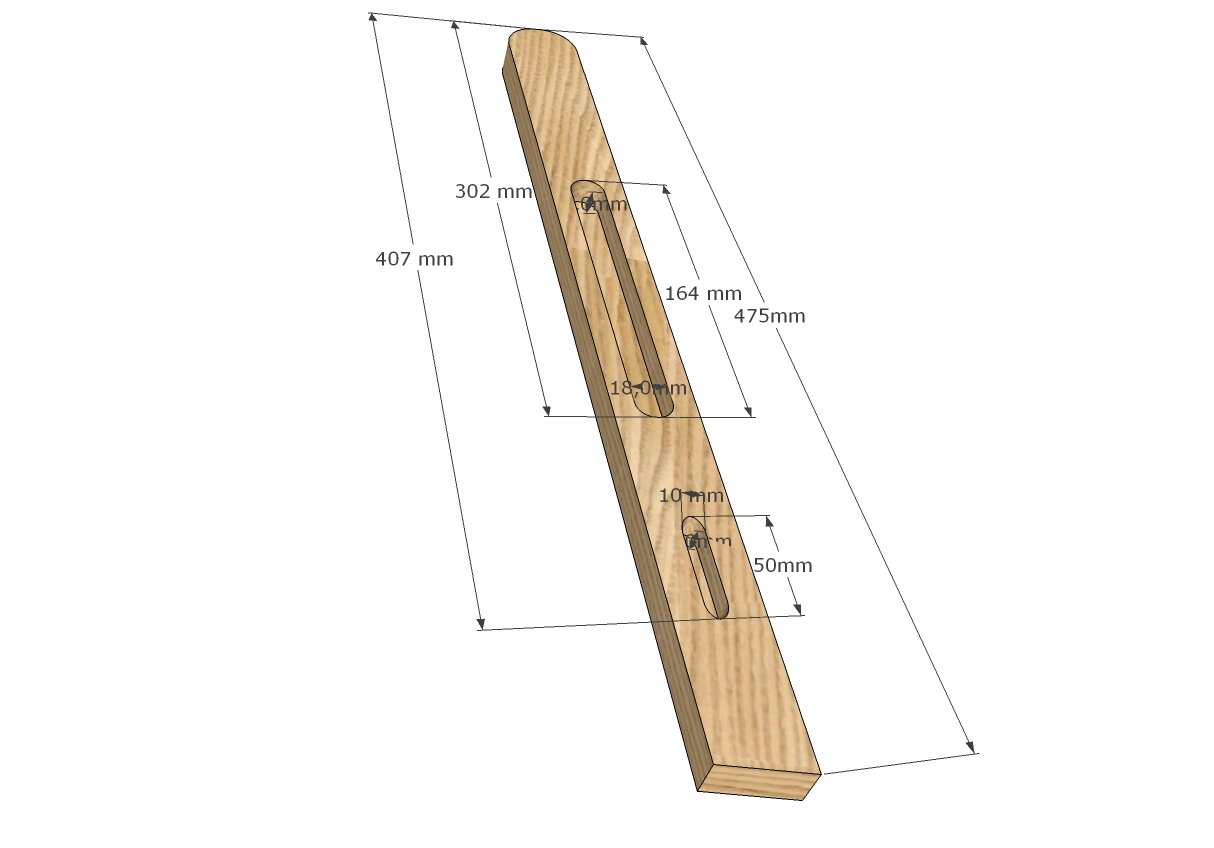

1	Задняя ножка	475х40х20	2

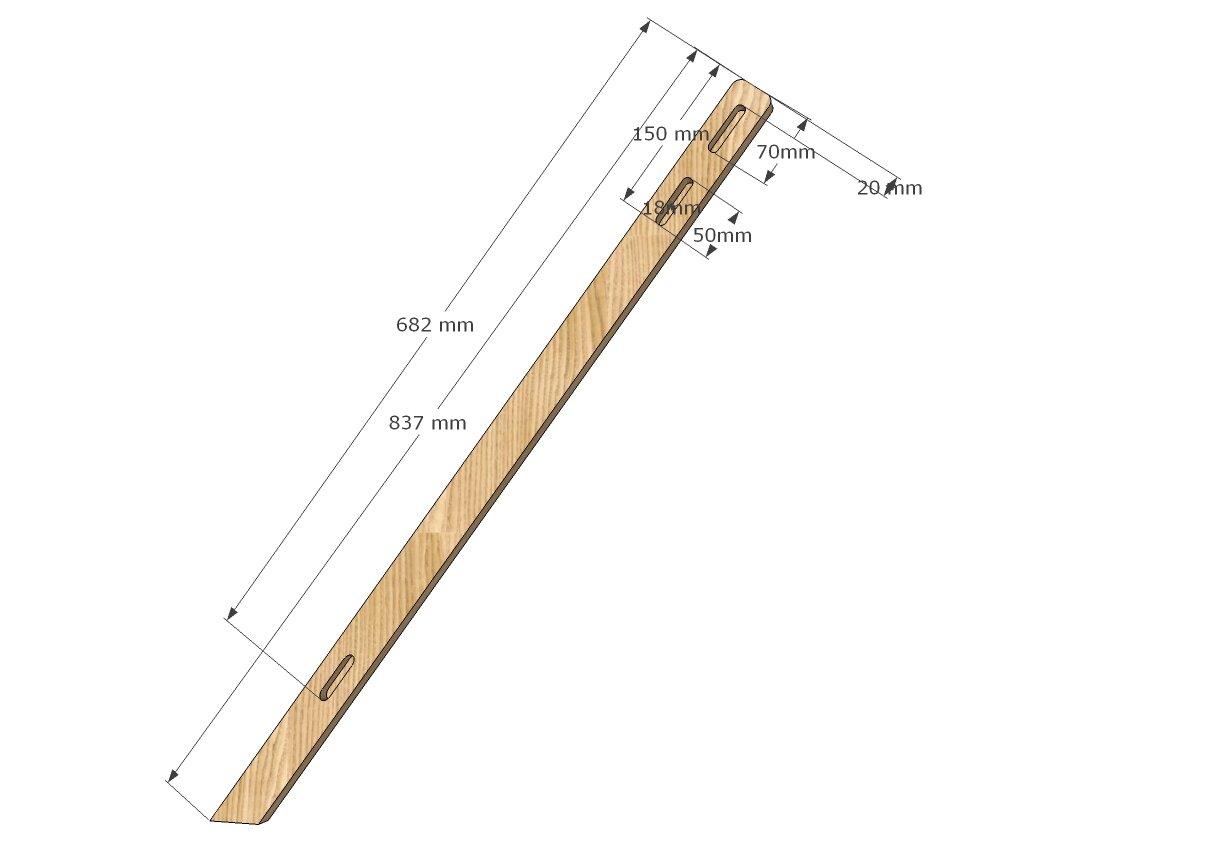

2	Передняя ножка	837х40х20	3
3	Спинка и связь сидения	403х70х20	3

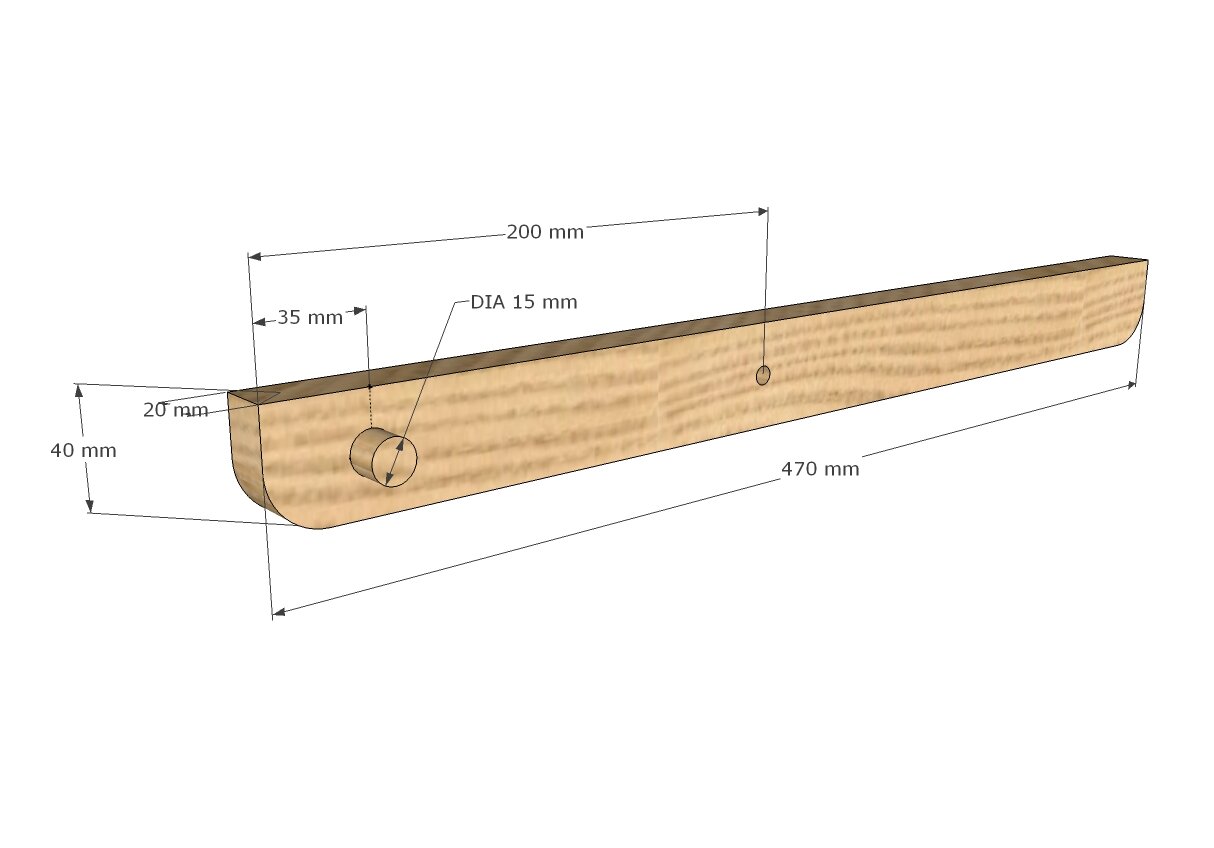

4	Боковина под планки сидения	403х70х20	2
5	Планки сидения	380х70х20	6

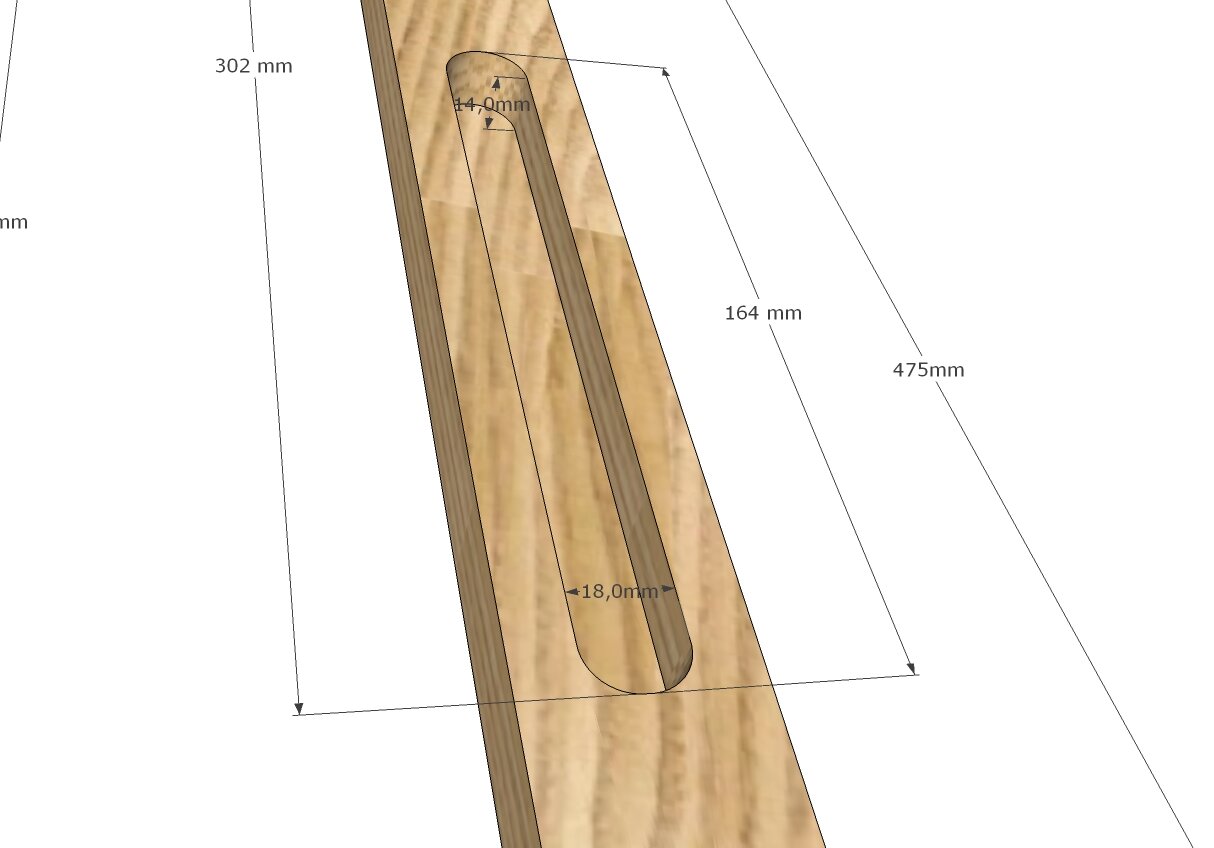

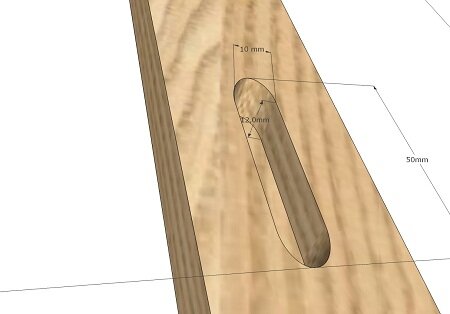

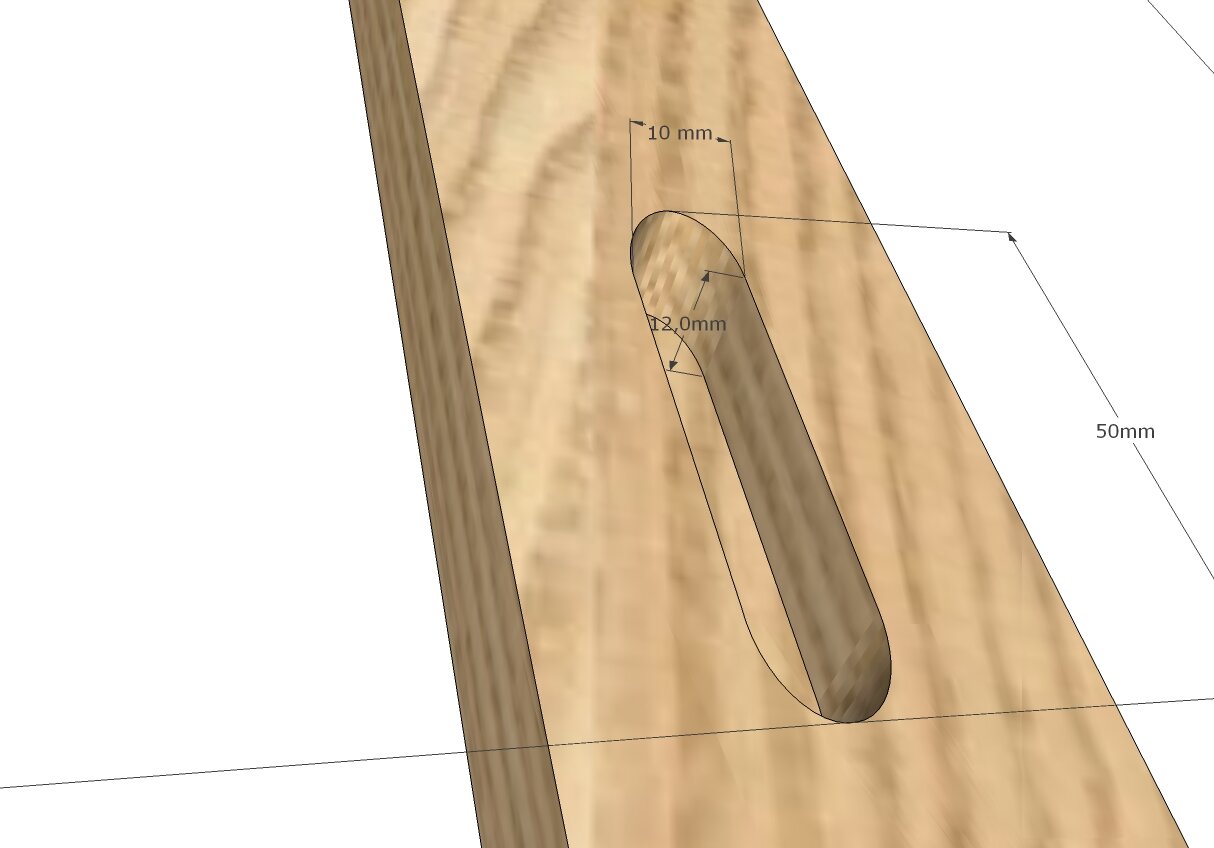

В вертикальных брусках откидной задней ножки выбираются пазы , в которых передвигаются направляющие шканты, установленных в брусках боковины сиденья.
   Складные стулья в зависимости от эксплуатации, следует изготовлять с наклоном спинки 15-35 градусов. Данный складной стул 35 градусов.

Задняя и передние ножки закрепите при помощи карточной петли, а боковина сидения с передней ножкой при помощи шарнира.

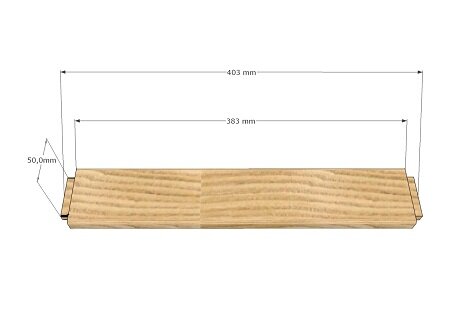

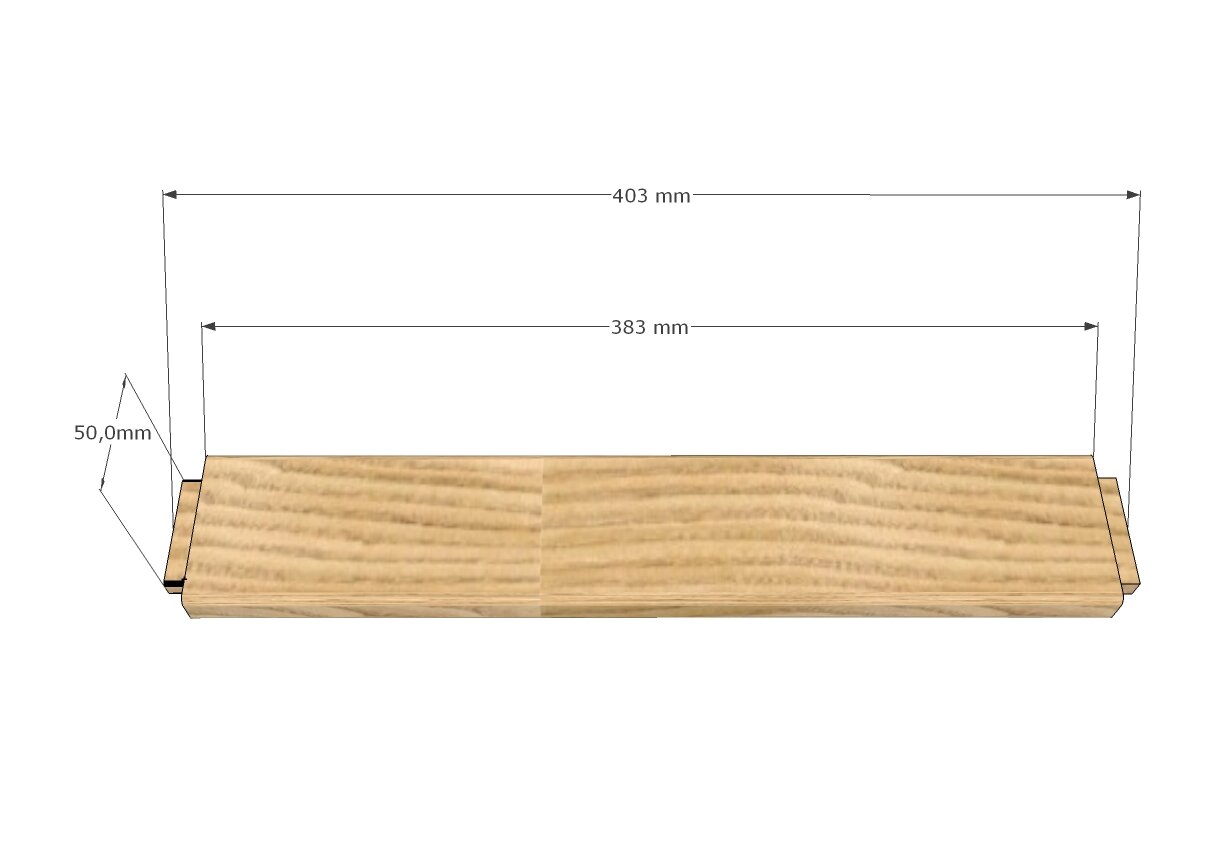

                                    Спинка сидения

 При необходимости можете изменить размеры.
