Ванны должны устанавливаться на опоры (ножки, подставки или др. приспособления), которые должны обеспечивать расстояние от пола до нижней кромки (сточного отверстия - выпуска) ванны не менее 145 мм.
Ванны, установленные на опоры (ножки, подставки и другие приспособления), должны выдерживать механическую нагрузку в 100 кг (приложенной к продольному борту ванны между опорами в любом месте вертикально вниз), быть устойчивы и прочно закреплены.
Ванны, смонтированные на опорах, устанавливают на чистый (облицованный) пол. После чего замеряют расстояние от плоскости поверочной чистого пола до верха борта ванны в четырех точках по углам ванны.
При этом разница между максимальным и минимальным из полученных значений не должна превышать 4 мм.
Ванны должны иметь уклон днища (2 см на 1 м длины ванны) к выпускному отверстию, обеспечивающий сток воды через сифон.
Контроль уклона дна к отверстию для выпуска проводят частичным заполнением ванныне менее 10 л воды. После слива в приборе не должна оставаться вода.
При подключении общего смесителя ванны и умывальника схема установки отличается от отдельно стоящей ванны.
В частности высота подключения смесителя должна быть удобной для умывальника в первую очередь. И потому смеситель подключают на высоте 1000-1100 см, в зависимости от высоты установки ванны от чистого пола - 500мм или 600мм.
Высота установки ванны (от верха борта) до уровня чистого пола должна соответствовать:
-
600 мм - в жилых, общественных и производственных зданиях;
-
500 мм - в школах и детских лечебных учреждениях;
-
500 мм - в дошкольных учреждениях и в помещениях для инвалидов, передвигающихся с помощью различных приспособлений.
2.1. Технология установки ванны.
3. Сифон для ванны.

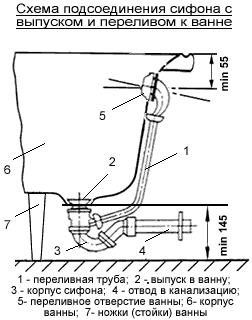

При монтаже ванну присоединяют к канализационной сети через гидравлический затвор - сифон напольного типа.
Сифон - это узел водосливной арматуры (3) для образования и сохранения гидравлического затвора.
Гидравлический затвор - это столб воды в сифоне, перекрывающий его проходной канал. Высота гидравлического затвора в сифонах для ванн должна быть - не менее 55 мм.
Выпуск - это узел водосливной арматуры (2), предназначенный для приема сточной воды из санитарно-технического прибора.
Перелив - это узел водосливной арматуры (5), предназначенный для слива излишней воды из санитарно-технического прибора при достижении в нем максимального уровня воды.
Крышки переливов (5) и выпуски (2) должны иметь встроенные решетки для предотвращения засорения сифонов.
Конструкция сифона должна обеспечивать возможность монтажа и демонтажа деталей, предусмотренных для прочистки, преимущественно без применения инструментов.
3.1. Сифоны из пластмассы.
Детали арматуры, изготовленной из пластмассы, не должны иметь трещин, вздутий, наплывов, раковин, следов холодного спая и видимых, без применения увеличительных приборов посторонних включений.
Выступы и углубления в местах удаления литников не должны превышать 1 мм.
Не допускается коробление деталей, влияющие на качество их сопряжений.
Резьба должна быть чистой и не должна иметь поврежденных ниток. На отдельных деталях допускаются зашлифованные нитки общей длиной не более 10% длины резьбы.
Резьба на пластмассовых деталях должна обеспечивать возможность свинчивания деталей вручную.
Не допускается смещение ниток резьбы и обломов в местах смыкания формы, коробления, перетяжки, повреждение резьбы.
3.2. Чугунные сифоны.
Внутренняя поверхность корпусов чугунных сифонов должна быть покрыта силикатной эмалью любого цвета.
Поверхность резиновых деталей должна быть гладкой, не должна иметь неровностей и заусенцев.
Диаметры выпускного и переливного отверстий для установки выпуска и перелива водосливной арматуры на ваннах всех типов - 52 мм.
4. Уравнитель электрических потенциалов
для корпуса ванны.
Корпус стальной ванны и трубы стального водопровода для выравнивания электрических потенциалов необходимо соединятьметаллическим проводником-уравнителем. Уравнитель электрических потенциалов между корпусом ванны и водопроводной трубой выполняют согласно ГОСТ 23695-94. специальным
Корпус стальной ванны должен иметь уравнитель электрических потенциалов для соединения корпуса с металлической водопроводной трубой для ХОЛОДНОЙ воды.

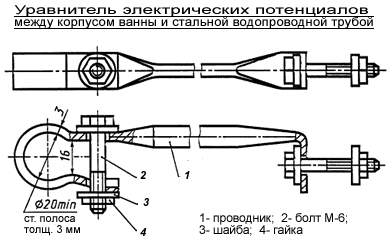

Длину проводника уравнителя электрических потенциалов указывают при заказе, при отсутствии указаний проводник изготовляют700-1000 мм в соответствии с рисунком. длиной
Для крепления уравнителя электрических потенциалов ванны должны иметь со стороны выпуска под бортами или под днищем, залитые в корпус в процессе её отливки, стальные пластинки толщиной не менее 2 мм и сечением не менее 24 мм2.
Уравнитель электрических потенциалов приворачивается одним концом к специальному приливу на ванне одновременно с монтажом сифона. Второй конец уравнителя подсоединяют к заземлению уже после установки ванны.
В частном доме, где Вы уверенны, что трубопровод воды выполнен полностью из стальных труб, уравнитель потенциалов можно присоединять к стальному трубопроводу холодной воды.
Уравнитель электрических потенциалов изготовляют из стальной проволоки диаметром не менее 5 мм или стальной полосы толщиной не менее 24 мм2. Т.е. если полоса толщиной 2 мм, то ширина полосы должна быть 12 мм, а если толщина полосы 3 мм, то ширина полосы должна быть 8 мм.
Таблица 2.
материалов для уравнителя -
| Номер детали | Наименование детали | Количество | Материал |
| 1 | 2 | 3 | 4 |
| 1 | Проводник | 1 | Проволока стальная диаметром не менее 5 мм по ГОСТ-3282 или стальная полоса по ГОСТ-503 или ГОСТ-16.523 толщиной не менее 2мм и сечением не менее 24 мм2 |
| 2 | Болт M6-6gx35.58.019 по ГОСТ-7798 | 2 | Сталь марки не ниже Ст10 по ГОСТ-1050 |
| 3 | Шайба 6.01.08кп019 по ГОСТ-11371 | 4 | То же |
| 4 | Гайка М6-6Н.5.019 по ГОСТ-5915 | 2 | То же |
Контактные поверхности пластин для крепления уравнителя электрических потенциалов и самих проводников должны быть зачищены, не иметь следов эмали, краски и коррозии, и покрыты консервирующей смазкой.
Проверку мест присоединения уравнителя электрических потенциалов, а также наличия смазки на уравнителе электрических потенциалов осуществляют визуально.
5. Характеристики ванн.
В зависимости от показателей внешнего вида, качества эмалевого покрытия поверхностей ванн подразделяют на сорта: первый, второй и третий.
Сортность ванн принимают по качеству эмалевого покрытия поверхностей ванн.
Ванны обычно бывают покрыты слоем белой или цветной стекловидной силикатной эмали.
Эмалевое покрытие видимых поверхностей ванны покрывают термически стойким, химически стойким по отношению к щелочам и к кислотам, стойким к истиранию и воздействию на него красящими веществами. Покрытие должно иметь прочное сцепление с поверхностью металла ванны.
Толщина эмалевого покрытия бортов и стенок ванны составляет 1,0 мм-0,5 мм, дна - 1,5 мм.
Блеск поверхности эмалевого покрытия приборов должен быть не менее 45%.
6. Покупка ванны.
Цена ванны зависит от её характеристики. Однако кроме этого надо обратить внимание и на наличие дефектов изделия.
При покупке проверяют наличие следующих дефектов изделия:
-
на поверхности ванн - отколы и трещины;
-
дефекты деталей крепления приборов -
-
деформации крепежных деталей;
-
срыв резьбы,
-
выдавливание прокладок.
-
При обнаружении перечисленных дефектов от бракованной ванны лучше отказаться.
Ванны должны поставляться в торговую сеть предприятием-изготовителем комплектно. В состав комплекта ванн входят:
-
-
ванна;
-
опоры (подставки или ножки);
-
уравнитель электрических потенциалов (в комплекте);
-
водосливная арматура;
-
паспорт с инструкцией по монтажу и эксплуатации.
-
Ванны могут поставляться частично или полностью без комплектующих изделий.
При поставке в торговую сеть паспорт должен прикладываться к каждому прибору (ванне).
Большой выбор ванн из различных материалов (от чугунных до пластиковых) имеют свои плюсы и минусы. Так пластиковые и стальные ванны (при наполнении их водой) уступают чугунным ваннам по шумовым параметрам. В стальных ваннах вода остывает быстрее, чем в пластиковых или чугунных ваннах.
