Главная » Технологии ремонта » Стройка дома » Фундамент » Перенос плана на местность
Строительство дома начинается с разбивки его в натуре. К разбивке фундаментов приступают после расчистки полосы отвода от деревьев, пней, кустарника и удаления растительного слоя.
Разбивка дома, или перенесение проекта в натуру, - это геодезические работы, выполняемые на местности для определения фактического положения основных точек строящегося дома (в плане и по высоте).
Дом на площадке привязывают к известным точкам или существующему зданию и к красной линии.
Работы по разбивке выполняют в два этапа.
Первый этап:
детальная разбивка земляного полотна участка строительства дома;
перенесение на местность проекции бровок и границ земляных откосов насыпей, выемок и водосточных сооружений;
в полученных точка точках плановой разбивки устанавливают вышки-визирки, на которые геометрическим нивелированием передают высотные элементы разбиваемого полотна.
Второй этап:
закрепление детальной разбивки створными выносками за границей полосы отвода с целью возможности последующего восстановления точек детальной разбивки в случае их утраты на местности.
Важнейшая разбивочная линия - ось сооружения (I-I и II-II), которую провешивают по местности с помощью вешек и закрепляют на местности реперами.
Чаще всего повторяются следующие элементы разбивочных работ:
построение проектных углов (выполняется с помощью теодолита);
отложение проектных расстояний (мерные инструменты);
вынесение в натуру проектных отметок (нивелир, теодолит).
Перенос отдельных точек, линий углов дома на местность выполняется в зависимости от местных условий одним из трёх способов:
Первый способ (для ровных участков строительства дома):
Способ прямоугольных координат применяют, когда есть строительная сетка координат (на участке с разметкой его границ в натуре).
Одну из сторон дома, например АВ, в своих крайних точках выносят путём откладывания отрезков под прямым углом от ближайших осей сетки координат.
Остальные стороны откладывают от отрезка АВ с помощью геодезического инструмента и мерной стальной ленты.
Второй способ (для участков со сложным, гористым рельефом участка):
Способ угловых засечек применяют, когда измерение линий невозможно из-за препятствий на местности или когда определяемые точки расположены в различных плоскостях и отделены от основных точек пространством, трудным для измерения.
В этом случае для переноса на местность точек А и В (координаты которых известны) вычисляют значения углов a, b, c, d, переносят их в натуру полигонометром.
Точки А и В получают на пересечении двух прямых линий:
для точки А - линий a1b1,
для точки В - линий c1d1.
Третий способ (для объектов сложных конфигураций):
Полярный способ применяют для сооружений, имеющих круглые или какие-либо другие сложные очертания, а также тогда, когда измерение углов и прямоугольных отрезков может быть выполнено от одного опорного геодезического пункта.
В этом случае вынос на местность точек А, В и С осуществляют:
построением углов a, b, c и откладыванием мерной лентой соответствующих отрезков - a1, b1, c1.
Разбивку начинают:
с вынесения на обноску одной оси дома;
затем с помощью теодолита строят прямой угол;
определяют вторую ось и также переносят её на обноску;
отмеряют на обноске длину дома по этой оси;
определяют место второго угла;
строят его с помощью теодолита и т.д.
Оси дома переносят на обноску от закрепленных на местности осевых знаков-реперов (отметок).
Все отметки разбивочного чертежа также переносят на обноску вокруг дома.
Под хомутами и гвоздями закрепляют табличку с номером оси.
Разбивку осей дома можно также выполнять по бровке или непосредственно по дну котлована. На разбивочном чертеже должна быть нанесена отметка дна котлована (траншей).
Обноску выполняют на расстоянии 3-5 м от наружных стен дома и не менее 1-1,5 м от края будущего котлована.
Для прохода и проезда в обноске оставляют разрывы шириной 3-4 м.
Обноска состоит из прочно закопанных в землю столбов на глубину 1-1,2 м, и прибитых к ним с внешней стороны досками толщиной 40-50 мм (на ребро) или обрезков металлических труб.
Расстояние между столбами обноски 2,1-3,2 м, а высота над уровнем земли 1,0-1,2 м.
В местах крепления разбивочных осей для лучшей их фиксации в досках обноски делают неглубокие пропилы.
Проволоку или леску обычно крепят на 20-30 см выше гидроизоляционного слоя будущей стены с таким расчетом, чтобы было удобно пользоваться отвесом при устройстве фундаментов и цоколя.
Разбивка плана траншей и котлованов производится с учетом допустимой крутизны земляных откосов.
Столбы обноски устанавливают по теодолиту параллельно осям будущего дома по всему периметру.
При больших размерах дома дополнительно делают внутренние обноски через 40-60 м.
Если разбивочных осей немного, можно обойтись при их привязке отдельными столбиками, лучше из обрезков металлических труб.
Для лучшей фиксации осей верх труб следует пропилить на глубину 3-5 мм, а саму трубу жестко закрепить в земле.
Для разбивки закругленных частей здания применяют деревянную рейку-воробу, подвижно закрепленную в центре.
Воробу перемещают по доскам специальной обноски, установленной по контуру круглой части на расстоянии 1-1,5 м от стены.
При строительстве небольшого дома разбивку осей можно выполнять без применения теодолита, с построением прямоугольного треугольника, имеющего соотношение сторон 3:4:5.
Оси траншей и котлованов, а также их бровки определяют натягиванием проволоки.
Отметки дна траншеи и котлованов обозначают на обноске, столбах-реперах или вертикально поставленных досках.
В неглубокие котлованы (до 2-х м) оси переносят следующим образом:
по рискам на обноске натягивают тонкую проволоку, фиксирующую разбивочные оси дома;
в точке пересечения подвешивают отвес, проецирующий положение осей на дно котлована;
пересечение осей закрепляют стальным штырём, забитым в грунт;
разметкой определяют контур местоположения фундаментного блока.
В глубокие котлованы оси переносят с помощью теодолита.

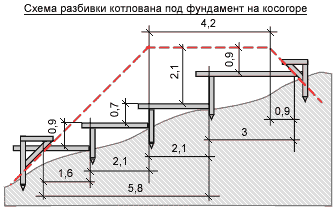

Разбивку дома по высоте осуществляют от репера.
Пользуясь нивелиром, определяют и закрепляют на местности у дома абсолютную отметку чистого пола 1-го этажа, указанную в чертежах.
Эту отметку условно принимают за нуль и от неё выполняют отсчет отметок всех элементов дома (оконные и дверные проемы, межэтажные перекрытия и т.п.).
Для этого используют два нивелира, рейку и рулетку с подвешенным грузом.
Одним нивелиром берут отсчёт по рейке на ригеле и поворотом зрительной трубы в горизонтальной плоскости этот отсчет передают на ленту рулетки, нулевое деление у которой вверху.
Отклонения длины и ширины дома от проектных значений не должны превышать:
10 мм - для размеров до 10 м;
30 мм - для размеров 100 м и более.
В процессе строительства должен осуществляться постоянный контроль по обеспечению горизонтального и вертикального соответствия проектным параметрам частей здания и инженерных коммуникаций.
После завершения монтажа дома должна быть выполнена исполнительная геодезическая съемка фактического положения конструкций дома в плане и по высоте.
Разбивку осей дома оформляют актом с приложением исполнительной схемы разбивки.
На схеме указывают:
проектные и фактические расстояния между разбивочными осями;
расстояния от дома до реперов;
абсолютную отметку подошвы фундамента каждого угла дома, перепадов подошвы фундамента и подошвы фундамента в местах пересечения осей разбивки.
Всё это необходимо иметь для прокладки будущих подземных коммуникаций дома и для восстановления разбивки в случае её нарушения в процессе строительства фундамента и подвала дома.
После закладки стен разбивочные оси убирают. Конечно, дом со сложной конфигурацией и на местности со сложным рельефом должен выполнять только геодезист. Но у Вас уже будет представление, как выполняется разбивка дома, и какой материал необходимо подготовить для выполнения работ по разбивке дома на строительной площадке.
Ну, а разбивку осей небольшого строения и на ровном участке Вы теперь сможете выполнить самостоятельно.
Нужен ваш плюс статье!
