Цветовая маркировка проводов в советское время не использовалась: все они были либо белыми, либо иногда чёрными. Чтобы отыскать нужную жилу в такой проводке, приходилось ставить их все под напряжение и проверять каждую в отдельности. Из-за усиления мер электробезопасности теперь применяется обозначение силовых проводов определёнными цветами. Правила цветовой маркировки закреплены в ПУЭ седьмого издания. Обозначения силовых линий данного метода позволяет повысить электробезопасность и при выполнении любых работ на электрооборудовании сэкономить время.
Для разных сетей используются свои цвета. На шинах трансформаторных подстанций в трёхфазных сетях применяется следующее обозначение:
- фаза А - жёлтый цвет;
- фаза В - зелёный;
- Фаза С - красный;
- нулевая рабочая фаза N - синий;
- защитная линия "земля" PE - двухцветная жёлто-зелёная изоляция.
Если шина заземления прокладывается открытым способом, то допускается окрашивание её в чёрный цвет, что позволяет повысить защищённость против коррозии.
В обычных кабелях используется обозначение для фаз А, В, С: белый, чёрный, красный соответственно, рабочая нейтраль - синий, заземление PE - жёлто-зелёный. Если провод нулевой и земля совмещены, то используется жёлто-зелёный провод, при этом на концы линии обязательно должны быть нанесены голубые метки.

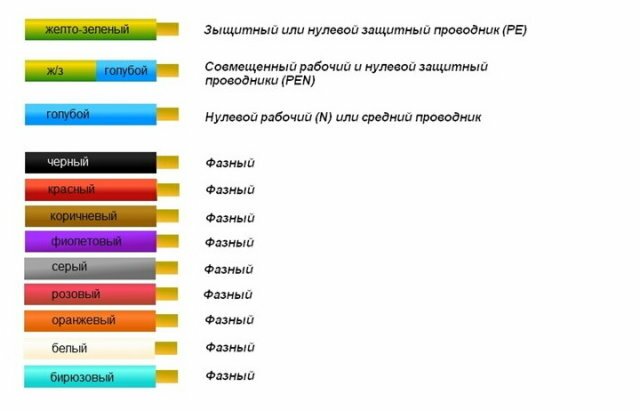

Для однофазных сетей ПУЭ предусматривает такое обозначение:
- рабочая нулевая нейтраль N - голубой цвет;
- заземление PE - двухцветный жёлто-зелёный цвет;
- фаза - чаще всего применяется коричневый или чёрный цвет, однако правила ПУЭ допускают использование других цветов: красного, оранжевого, розово-белого, серого, фиолетового, бирюзового.
В случае совмещения нейтрали N и заземления PE применяется аналогично трёхфазным линиям желто-зелёная изоляция с нанесением голубых меток на оба конца линии.
У электрика в практике постоянно попадается "нестандартная" маркировка. И для того чтобы обозначить неформатные провода, рекомендуется использовать дополнительную маркировку, которая закрепляется на концах жил (бирки). Для этого конечно можно пользоваться несмываемыми маркерами, ПВХ изолентой, маркировочными бирками как ручного, так и заводского изготовления или другими аналогичными приспособлениями. А цвета маркеров должны соответствовать закреплённой в ПУЭ цветовой маркировке.
