Главная » Технологии ремонта » Справочная » Выбор инструментов » Строительный тепловизор. Параметры и способы его применения
На сегодняшний день тепловизоры используют во многих отраслях. К примеру, в энергетической отрасли, машиностроении, химической промышленности и даже для охоты и охраны.

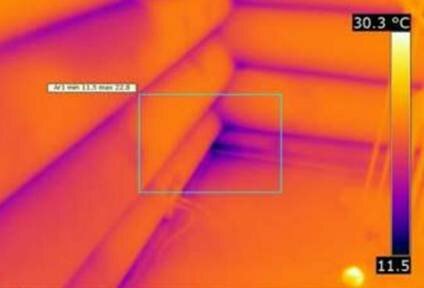

Он позволяет эффективно определить места утечек тепла из помещения, а также холода из холодильных оборудований. Благодаря этому, вы можете предупредить аварийные ситуации, вовремя устранив неисправность. При направлении на исследуемую поверхность на экране тепловизора появляется цветовая схема. Каждый цвет обозначает определенную температуру. Если будет обнаружена утечка, аппарат покажет ее на своем дисплее. С помощью него можно обнаружить дефекты температурного режима на расстоянии до сотен метров. Тепловизор удобен тем, что ему не страшны как низкие температуры, так и высокие. Им пользоваться можно и при плохой освещенности, в темное время суток. Обнаружить же проблемы с электропроводкой помогут квалифицированные специалисты, выезжающие на дом. Найти их просто, на http://electroservis24.ru/ .
ПРИМЕНЕНИЕ СТРОИТЕЛЬНОГО ТЕПЛОВИЗОРА
1. Обнаружение таких дефектов, как заполненность стыков, просадки утеплителя или его отсутствие, трещин, продувание между оконными и дверными блоками.
2. Выявление теплопотерь чердачных перекрытий, наружных стен.
3. Определение мест протечек кровли.
4. Проверка правильного монтажа отопительной системы.
5. Обнаружение обрывов арматуры.
6. Нахождение мест конденсации влаги.
7. Определение перегревания оборудования.
8. Исследование теплотрасс, трубопроводов.
Если дисплей тепловизора показывает схему понижения температуры стен и перекрытий, то это говорит о потере тепла и о образовании конденсата, что впоследствии вызывает заплесневение поверхности и, как следствие, порча строительной отделки.
ПАРАМЕТРЫ ТЕПЛОВИЗОРА
Чтобы хранить большое количество информации тепловизоры идут в паре с компьютером. Распространенными форматами считаются PCMCI, PAL, либо флеш-накопители. Первым делом нужно определиться с предназначением тепловизора. Отталкиваясь от этого, выберем тепловизор с необходимыми параметрами.
- Температурная чувствительность. Самой распространенной моделью считается прибор с разрешением 80-100 мК.
- Верхняя планка диапазона измеряемых температур:
Для исследования дефектов в системе вентиляции и кондиционирования, для проверки электрических оборудований подходят модели с верхней планкой в 250°С.
Для обследования теплоизоляции котлов, печей и подобных систем - тепловизор с верхней границей от 600-1000°С.
Для термических обработок в производстве - эта граница должна доходить до 1500-2000°С.
- Условия эксплуатации
Для помещений подойдет диапазон температур от 0-40°С с влагоустойчивостью в 80%.
Для использования на улице необходим прибор с диапазоном температур от -20-50°С с влагоустойчивостью в 90-95%
!Обратите внимание, что для правильного определения утечки тепла, следует проводить проверку в минусовую погоду!
- Угловое поле зрения и оптическая разрешающая способность
Параметры углового поля позволяют определить с какого расстояния (минимального) можно проводить съемки. Оптическая способность помогает определить наименьший размер объекта при съемке по формуле D=L*d, D - это наименьший размер выявленного дефекта, L - расстояние до необходимого объекта, d - оптически разрешающая способность в радианах.
- Разрешение матрицы
Самые распространенные размеры матриц - 160х120 ( для исследования систем отопления, вентиляции и т.п.) и 320х240 пикселей (для высотных домов, дымовых труб).
- Частота обновления кадра
Если этот параметр высокий, то качество получаемых изображений будет высоким.
- Запись голоса
Дополнительный параметр, помогающий при съемке в темноте, когда на кадре сложно распознать место съемки.
Категория: Выбор инструментов | Добавил: wiag (17 Ноябрь 2015) Просмотров: 353 |
