При капитальном ремонте крыш и кровель для улучшения температурно-влажностного режима чердачных помещений устраивают коньковые и подкарнизные вентиляционные продухи.
Слуховые окна служат для освещения чердачного помещения и поддержания теплового баланса кровли (проветривание в жаркую погоду, высушивания чердака после сырой погоды).
Слуховые окна (не менее 600х800 мм) устраивают в каждой части чердака, отделённой брандмауэром.
Слуховые окна выполняют прямоугольной, треугольной формы, а также полукруглой формы.

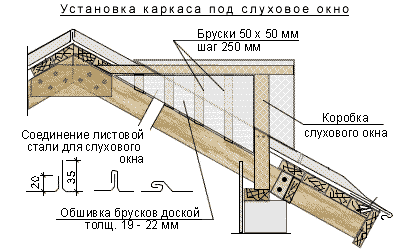

Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркас слуховых окон крепится к стропильной системе крыши на стойках (две - короткие по бокам и по середине - длинная стойка).
Каркас слуховых окон крепится к стропильной системе крыши на стойках (две - короткие по бокам и по середине - длинная стойка).
Обшивку стенок слухового окна выполняют кровельными листами по деревянной обрешетке из брусков 50х50 мм, укрепленных на стропилах с шагом 250 мм с обшивкой каркаса сплошным настилом из досок толщиной 19-22 мм.

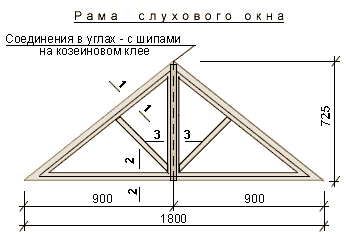

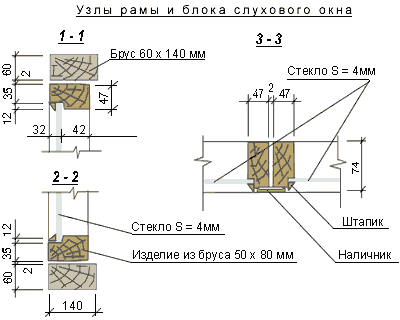

Оконная рама слухового окна устанавливается в оконную коробку, закрепленную на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.
Пример установки слухового окна перед Вами.
Боковые стенки слуховых окон покрывают листами, соединенными между собой и с рядовым покрытием кровли одинарными лежачими фальцами.
Боковые стенки слуховых окон большого размера могут обшиваться только с нижней части на высоту не менее 200 мм. Причем верхняя кромка обшивки должна быть прибита толевыми гвоздями через 50 мм и прошпаклевана.
При покрытии слуховых окон большого размера листы соединяют двойными лежачими фальцами.
Слуховые окна, имеющие плоские скаты (с прямоугольным или треугольным окном), покрывают листами, соединенными вдоль ската стоячими фальцами.
Входные двери на чердак в летний период оборудуются для вентиляции съёмной проволочной решеткой 500х400 мм, заменяемой на зиму фрамугой. Двери и люки вентиляционных шахт и входные двери в чердачное помещение должны иметь плотные притворы.
Венчает слуховое окно конек такой же формы, как и на всей крыше.
Коньки и ребра крыш покрывают деталями заводского изготовления У-образной формы, ширина каждой из сторон которых составляет 200 мм.
Стыки коньков и ребер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.
Напуск штучного покрытия на покрытие по листовой кровельной стали должен быть не менее 150 мм.
Категория: Крыша | Добавил: master (19 Апрель 2011) Просмотров: 11175 |
Изготовления и установка окна чердака и конька крыши
Слуховые окна крыш.
При капитальном ремонте крыш и кровель для улучшения температурно-влажностного режима чердачных помещений устраивают коньковые и подкарнизные вентиляционные продухи.
Слуховые окна (не менее 600х800 мм) устраивают в каждой части чердака, отделённой брандмауэром.
Слуховые окна выполняют прямоугольной, треугольной формы, а также полукруглой формы.
Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркас слуховых окон крепится к стропильной системе крыши на стойках (две - короткие по бокам и по середине - длинная стойка).
Каркас слуховых окон крепится к стропильной системе крыши на стойках (две - короткие по бокам и по середине - длинная стойка).Обшивку стенок слухового окна выполняют кровельными листами по деревянной обрешетке из брусков 50х50 мм, укрепленных на стропилах с шагом 250 мм с обшивкой каркаса сплошным настилом из досок толщиной 19-22 мм.
Оконная рама слухового окна устанавливается в оконную коробку, закрепленную на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.
Пример установки слухового окна перед Вами.
Боковые стенки слуховых окон большого размера могут обшиваться только с нижней части на высоту не менее 200 мм. Причем верхняя кромка обшивки должна быть прибита толевыми гвоздями через 50 мм и прошпаклевана.
Слуховые окна, имеющие плоские скаты (с прямоугольным или треугольным окном), покрывают листами, соединенными вдоль ската стоячими фальцами.
Входные двери на чердак в летний период оборудуются для вентиляции съёмной проволочной решеткой 500х400 мм, заменяемой на зиму фрамугой. Двери и люки вентиляционных шахт и входные двери в чердачное помещение должны иметь плотные притворы.
Венчает слуховое окно конек такой же формы, как и на всей крыше.Коньки и ребра крыш покрывают деталями заводского изготовления У-образной формы, ширина каждой из сторон которых составляет 200 мм.
Стыки коньков и ребер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.
Напуск штучного покрытия на покрытие по листовой кровельной стали должен быть не менее 150 мм.
Более подробное описание работ по установке конька крыши смотрите здесь.
