В отечественной практике используется три схемы утепления крыш:
1. с несущим каркасом, расположенным в теплой зоне;
2. с несущим каркасом, расположенным в холодной зоне;
3. с несущим каркасом, расположенным непосредственно в утеплителе.
Поскольку мансардный этаж подвержен потерям тепла в большей степени, чем нижние этажи, потому что имеет большую поверхность соприкосновения с внешней средой, то проблеме теплоизоляции необходимо уделить особое внимание.
Если учесть, что при проектировании и строительстве мансардных помещений в настоящее время очень часто используются гипсокартонные системы с металлическим каркасом (рис. 1 и 2), то именно здесь кроются стратегические ошибки, отрицательно сказывающиеся на теплоизоляционных свойствах ограждающих конструкций.

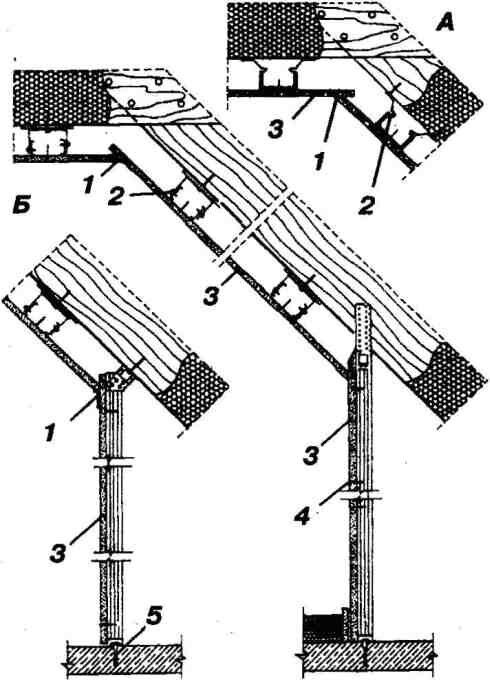

Рис. 1 Облицовка мансард по металлическому каркасу:
А - крепление несущих профилей при помощи зажимных подвесов; Б - крепление несущих профилей при помощи прямых подвесов;
1 - шпаклевка с армирующей лентой; 2 - профиль несущий; 3 - лист гипсоволокнистый малоформатный; 4 - шуруп для ГВЛ (30 мм); 5 - дюбель

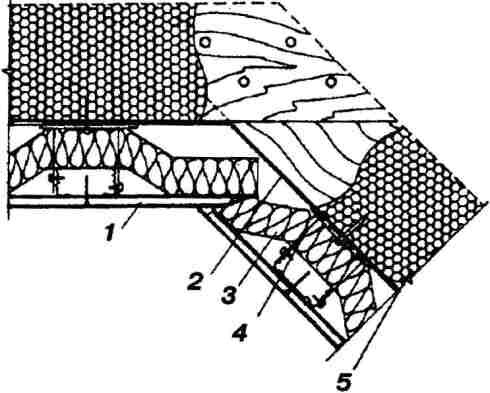

Рис. 2 Вариант мансардной конструкции с использованием гипсокартона:
1 - лист гипсокартонный; 2 - пленка полиэтиленовая; 3 - минеральная вата; 4 - подвес прямой; 5 - утеплитель (пенополистирол или минеральная вата)
Согласно законам теплотехники, появление в слое утеплителя металлического элемента, по площади равного 1% утепляемой поверхности, приводит к увеличению тепловых потерь через этот участок в 10 раз.
То есть, если 1 м2 поверхности ограждающей конструкции имеет в своем слое металлический элемент, площадь которого равна 10 см2, то можно считать, что слой утеплителя будет работать только на 10% своей теплосберегающей способности, а остальные 90% не работают.
Строительная практика показывает, что при выборе типа утепления нужно руководствоваться следующими правилами.
1. Несущий металлический каркас должен располагаться в теплой зоне в тех случаях, когда:
- затяжки стропильных ног или металлические рамы проходят внутри помещения мансарды;
- утепление фасада здания выполнено снаружи.
2. Несущий металлический каркас должен располагаться в холодной зоне в тех случаях, когда:
- стропильные балки имеют большой свес наружу, например, служат несущей конструкцией козырька балконов;
- есть необходимость в минимизации строительной высоты покрытия.
Во всех случаях использования металлических элементов в каркасе крыши следует увеличивать толщину утепляющего слоя, как минимум, на 40%.
Чрезвычайно важно тщательно проработать конструктивное исполнение узлов кровли, связанных с пароизоляцией и гидроизоляцией. Стремление упростить укладку этих слоев приводит к появлению очагов конденсата в конструкции кровли и к порче внутренней обшивки помещения мансарды.
