В зависимости от материала подкровельной гидроизоляции существует две схемы вентиляции: двухслойная и однослойная (рис. 1).

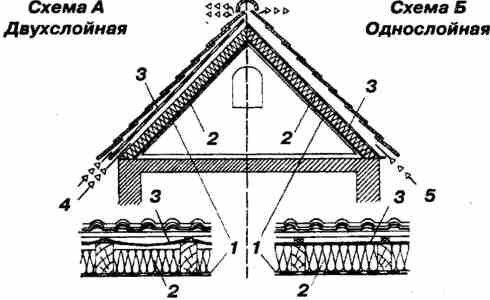

Рис. 1 Двухслойная (схема А) и однослойная (схема Б) системы вентиляции:
1 - пароизоляция; 2 - минеральная вата; 3 - гидроизоляция; 4 - два воздушных потока; 5 - один воздушный поток
По схеме А водонепроницаемую пленку нужно устанавливать с зазором по отношению и к кровле, и к утеплителю так, чтобы образовались две воздушные полости для свободного движения воздуха от карниза к коньку. Эти полости должны быть открыты для притока воздуха на свесе карниза и для вытяжки - на коньке. При таком конструктивном решении влага, попавшая под кровлю, стечет по пленке, а сконденсированную влагу будет выветривать воздушный поток, осушая утеплитель и обрешетку. В этом случае нельзя допускать, чтобы пленка касалась утеплителя, иначе образующийся в ней конденсат будет увлажнять утеплитель.
Укладывать гидроизоляцию непосредственно на утеплитель (схема Б) можно только в том случае, если паропроницаемая мембрана не допускает проникновение наружной влаги и свободно пропускает пары из утеплителя. Паропроницаемость такой мембраны должна составлять не менее 750-1000 г/м2 за сутки.
Наглядно это видно на 2.

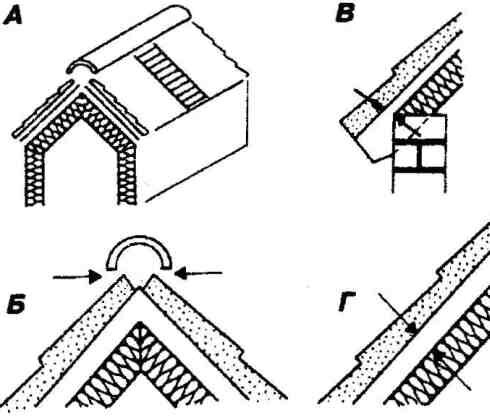

Рис. 2 Значение вентиляционных зазоров в различных элементах крыш:
А - общий вид крыши; Б - зазоры в коньке - не менее 0,05% от площади обеих скатов; В - продух в карнизном свесе - 0,2% от площади ската; Г - зазор в скате крыши - 5 см2/м
В коньке крыши сечение вентиляционного зазора (фрагмент "Б") должно составлять не менее 0,05% от площади обоих скатов. Для одного погонного метра конька крыши в приведенном примере площадь поперечного сечения будет составлять 90 см2/м.
Площадь вентиляционного зазора (фрагмент "Г") на 1 м2 ската составит в этом случае 5 см2/м.
В карнизном свесе (фрагмент "В") сечение вентиляционного зазора должно составлять 0,2% от площади ската.
Минимальные зазоры для крыш с различной длиной скатов приведены в таблице.
| Конек крыши | Площадь вент. зазора с одной стороны, см2/м |
35 40 45 50 55 60 65 70 75 80 85 90 95 100 |
| Скат крыши | Высота вент. зазора между гидроизоляцией и обрешеткой, см |
2,4 2,4 2,4 2,4 2,6 2,9 3,1 3,3 3,6 3,8 4,0 4,3 4,5 4,8 |
| Свес карниза | Площадь вент. зазоров, см2/м |
200 200 200 200 220 240 260 280 300 320 340 360 380 400 |
| Длина стропил, м | 7 8 9 10 11 12 13 14 15 16 17 18 19 20 | |
Практика показывает, что расчетных зазоров бывает недостаточно, так как погрешности при укладке строительных конструкций и утеплителя приводят к сужению зазора в некоторых местах и, как следствие, к ухудшению вентиляции крыши со всеми отсюда вытекающими последствиями. Поэтому не рекомендуется делать зазор менее 5 см, чтобы обеспечить нормальную циркуляцию воздуха. Кроме того, в сложных конструкциях крыш и при наличии различных архитектурных элементов (аттиков, парапетов, мансардных окон и т.п.) возможности циркуляции воздуха резко снижаются. В результате приходится наращивать высоту вентиляционного зазора, что ведет к увеличению высоты и к усложнению конструкции крыш. Поэтому не рекомендуется без особой надобности возводить крыши причудливых конфигураций.
